单拐式传动曲轴机械结构设计

项目分类:通用机械零部件 发布时间:2021-11-01 ID:353775
  • 单拐式传动曲轴机械结构设计
  • 单拐式传动曲轴机械结构设计
  • 单拐式传动曲轴机械结构设计

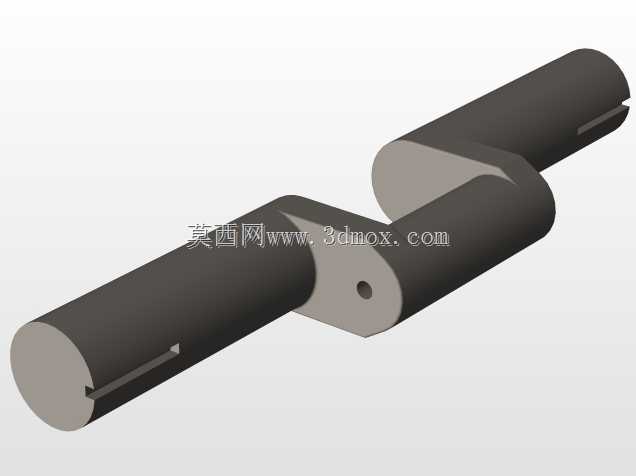

  在往复式动力转换场景中,曲轴是承担动力输出核心功能的关键零件,这款单拐结构的曲轴,主要适配小排量单缸动力单元的动力传递需求,常见于小型通用汽油机、微型农用动力设备、便携作业机具的动力端,负责将活塞的往复直线运动转化为旋转扭矩,向外输出动力驱动负载端运转。从结构设计逻辑来看,这款曲轴采用整体式锻造毛坯加工思路,两个同轴布置的主轴颈分别对应机体两侧的轴承安装位,主轴颈表面预留了键槽结构,用于安装传动键,实现与飞轮端、动力输出端的周向固定,避免扭矩传递过程中出现轴与连接件的相对滑动,保证动力传递的可靠性。中间的曲柄销与主轴颈呈平行偏心布置,偏心距直接决定了活塞的行程长度,设计过程中需要严格控制偏心距的尺寸公差,否则会直接改变活塞的压缩比,

  影响动力单元的运行效率甚至引发撞缸等故障。曲柄臂部分采用圆弧过渡结构连接主轴颈与曲柄销,过渡圆角的设计是应力集中控制的核心,在交变载荷长期作用下,圆角位置是疲劳裂纹的高发区域,因此建模过程中需要严格控制圆角的曲率半径,避免出现锐角、加工刀痕残留等应力集中源,同时曲柄臂的截面尺寸经过配重优化,能够平衡曲柄销与连杆大头旋转产生的离心力,降低动力单元运行过程中的振动幅值。从安装边界来看,两个主轴颈的同轴度公差需要控制在IT7级精度范围内,安装时需要配合滑动轴承或者滚动轴承嵌入机体的轴承座孔内,轴端的键槽尺寸需要与输出法兰、飞轮的键槽尺寸匹配,轴向定位依靠轴肩与轴承端面的贴合实现,装配过程中需要控制轴向间隙在合理范围,

  避免热胀冷缩导致轴系卡滞或者轴向窜动量过大。在实际使用场景中,这类单拐曲轴的受力状态相对复杂,做功行程中活塞传递的爆发压力通过连杆作用在曲柄销上,带动主轴颈旋转,整个过程中曲轴需要承受周期性的弯曲载荷与扭转载荷,因此材质选择上通常采用调质处理的中碳钢或者合金钢,保证足够的强度与韧性,轴颈表面需要经过高频淬火处理提升耐磨性,延长长期运转的使用寿命。建模过程中需要重点关注各轴段的同轴度、偏心距、键槽位置度、过渡圆角等关键尺寸的参数化设置,方便后续根据不同排量的动力需求调整行程参数,同时需要预留润滑通道的设计空间,保证运转过程中压力润滑油能够到达主轴颈与曲柄销的摩擦表面,形成稳定的油膜降低磨损。不同于多缸发动机的多拐曲轴,

  这款单拐曲轴结构相对紧凑,加工工艺难度更低,适合小功率动力设备的配套使用,在小型发电机组、园林作业机械、微型代步车辆的动力系统中都有广泛的应用场景,设计时还需要考虑动平衡的校正需求,在曲柄臂的合适位置预留去重或者配重的结构,保证曲轴在额定转速下运转平稳,降低整机的振动与噪声水平。
