带周向定位槽的法兰式发动机连接座

在中小排量内燃机的前端轮系与附属部件连接场景中，这类带周向定位槽的法兰式连接座是承担动力输出端定位、载荷传递的核心构件，常见于乘用车汽油机、小型通用动力机械的曲轴前端输出位置，也可适配柴油发电机组的动力输出接口，用来连接皮带轮、启动齿圈或者液压泵驱动法兰。从实际装机工况来看，该零件需要同时承受曲轴转动带来的周向剪切载荷、皮带张紧带来的径向倾覆力矩，以及发动机运行过程中持续的振动冲击，因此结构设计上做了多处针对性的强化。

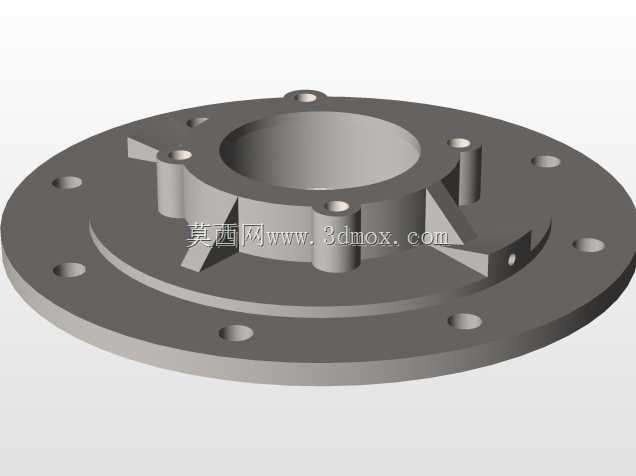

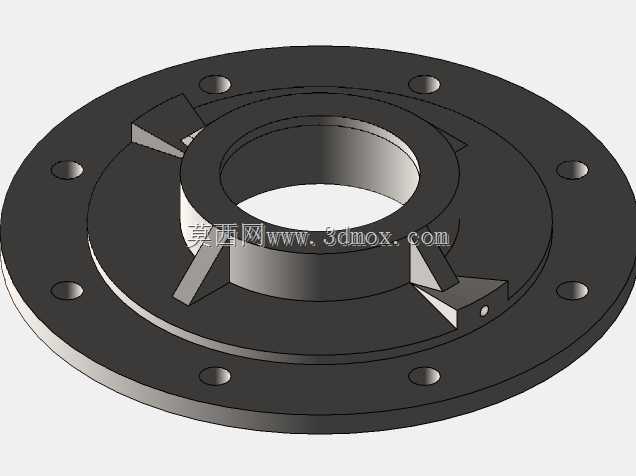

整个零件以带安装孔的圆盘法兰为基体，中心设置贯通的阶梯轴孔，大直径端用来与曲轴轴颈配合，小直径端延伸出凸台结构，用来嵌套对接外部传动件的定位止口，配合公差通常选H7/k6的过渡配合，保证装配后同轴度控制在0.02mm以内，避免高速转动时出现偏摆抖动。法兰盘圆周方向均匀分布8个通孔安装位，孔位的分度圆直径根据适配机型的安装边界做匹配设计，安装时穿入高强度螺栓将整个连接座压紧在曲轴端面，螺栓预紧力按照8.8级螺栓的标准扭矩施加，保证结合面不会在交变载荷下出现松动。

区别于普通平法兰结构，该零件在中心凸台与法兰盘的过渡区域，均匀设置了3处带斜切面的周向定位槽，槽体侧面做了15度的导向斜角，一方面是用来与对接传动件的定位凸键配合，传递更大的周向扭矩，避免单纯依靠螺栓摩擦力传递动力时出现打滑失效；另一方面斜切面结构可以在装配时起到导向作用，降低现场装配的对位难度，即使在维修工位视野受限的情况下，也能快速完成对接件的卡合定位。槽体根部特意做了R2的圆角过渡，避免应力集中在长期交变载荷下出现疲劳裂纹，这也是发动机动力连接零件设计中必须注意的细节，很多早期失效的同类零件都是因为直角根部的应力集中导致的断裂故障。

从安装边界来看，法兰盘的外圆直径根据适配机型的前端盖尺寸做避让设计，装配后法兰盘外圆与发动机前端盖的密封环之间预留1.5mm的间隙，避免转动时出现刮蹭，同时中心凸台的伸出长度严格控制，保证对接皮带轮安装后，皮带轮的端面与前端盖密封面的距离符合皮带轮系的共面要求，偏差不超过0.1mm，防止皮带出现偏磨。零件的材质通常选用40Cr调质钢，表面做发黑处理提升防锈能力，与曲轴配合的内孔表面做磨削加工，粗糙度控制在Ra1.6以下，定位槽的受力侧面做高频淬火处理，硬度达到HRC45-50，提升抗磨损能力，保证长期使用后定位精度不会出现明显衰减。

在建模过程中，这类零件需要重点关注安装孔的位置度、定位槽的分度精度以及各配合面的形位公差设置，尤其是定位槽相对于中心轴孔的对称度公差需要控制在0.03mm以内，否则装配时会出现对接件卡滞，或者运行时出现载荷分布不均的问题。另外法兰盘与中心凸台的过渡区域采用大圆角平滑过渡，既可以降低应力集中系数，也能减少铸造或者锻造毛坯的成型难度，适合批量生产加工。实际选型替换时，除了核对安装孔分度圆、中心轴孔直径这些核心尺寸，还要重点确认定位槽的宽度、深度以及周向位置，避免出现装配干涉或者扭矩传递能力不足的问题。
