带刻度锁紧结构的可调角度限位装置

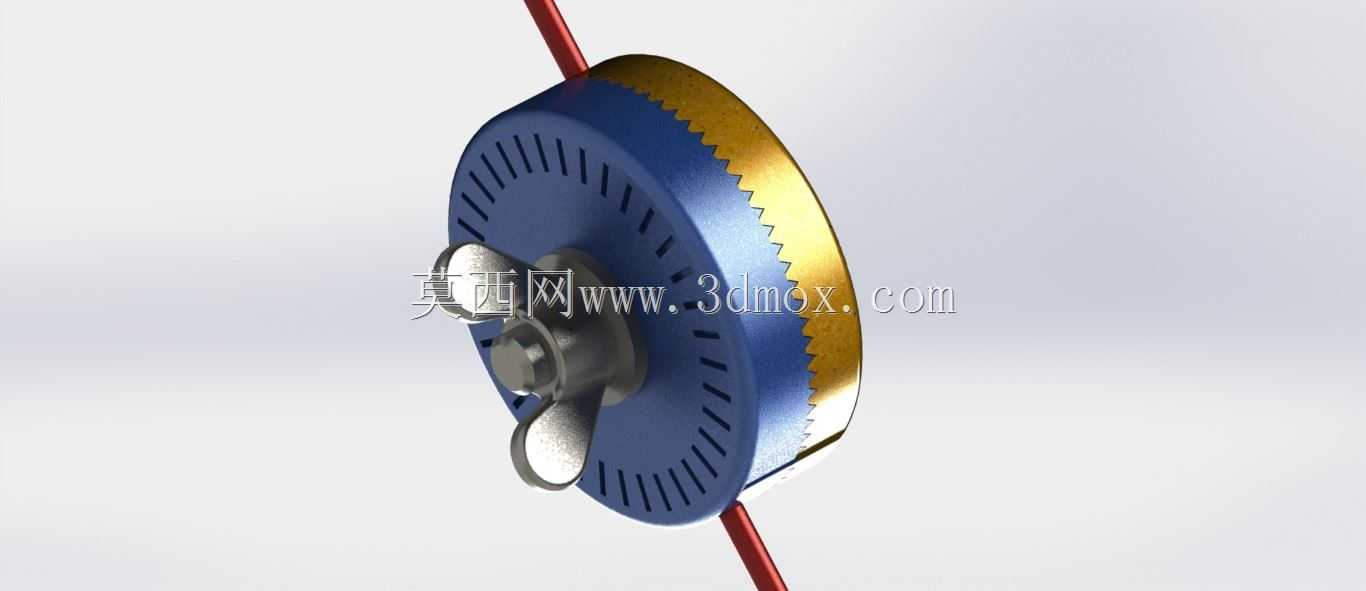

　　在非标自动化产线的工装夹具工位、小型实验设备的角度定位环节、户外光伏支架的倾角微调场景里，这类带周向刻度的角度调节构件一直是小载荷角度调整场景里的高适配性零件，很多一线结构工程师在做小扭矩角度定位方案时，都会优先参考这类成熟的棘轮锁紧式调节结构做适配改型。从实际使用逻辑来看，这个构件核心是解决两个相对转动部件之间的角度无级（或分档）锁紧定位需求，不需要额外打定位销，也不需要复杂的齿盘啮合拆解，只需要拧动正面的蝶形旋钮，就能松开内部的压合锁紧结构，转动到目标角度后再拧紧旋钮，就能依靠端面的锯齿啮合结构实现周向锁止，不会因为设备运行的小幅振动出现角度偏移。

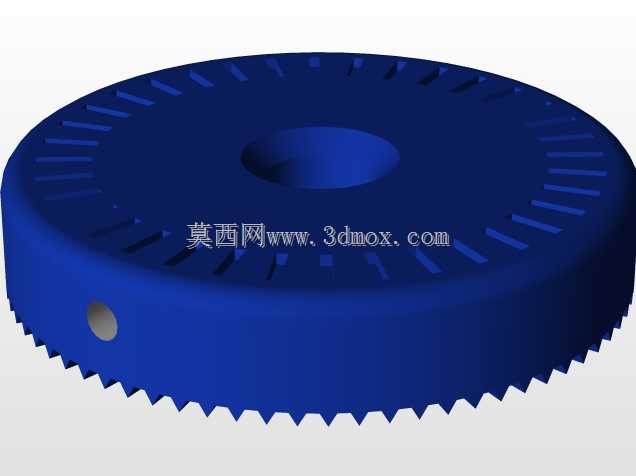

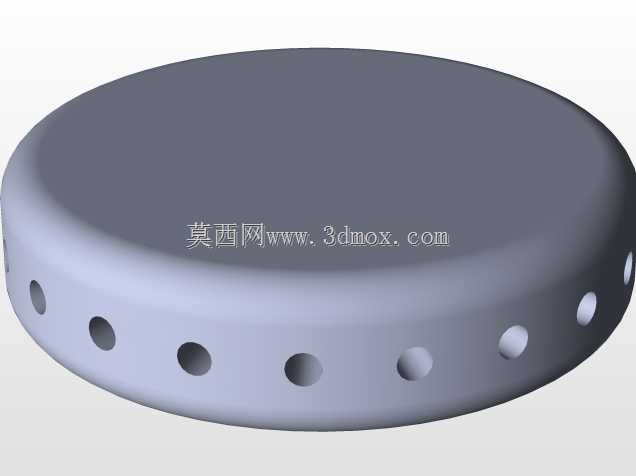

　　设计层面上，这个构件的主体采用了盘式结构布局，外圈做了细密的周向刻度槽，每一个刻度槽对应固定的角度增量，现场调试人员不需要额外携带角度尺，只需要对照刻度线就能快速完成角度对位，大幅缩短现场调试的对位时间。盘体边缘做了滚花齿结构，一方面是在松开锁紧旋钮的时候，操作人员可以直接用手捏住盘体边缘转动调整，不需要额外借助扳手类工具，另一方面滚花齿也能和配套的止动弹片配合，在大载荷工况下提供额外的周向防转冗余，避免锁紧力不足的时候出现打滑。正面的蝶形锁紧旋钮特意做了大翼面设计，戴劳保手套的操作人员也能轻松施加拧紧力矩，不需要借助额外工具就能达到足够的锁紧预紧力，非常适合现场频繁调整角度的工位使用。

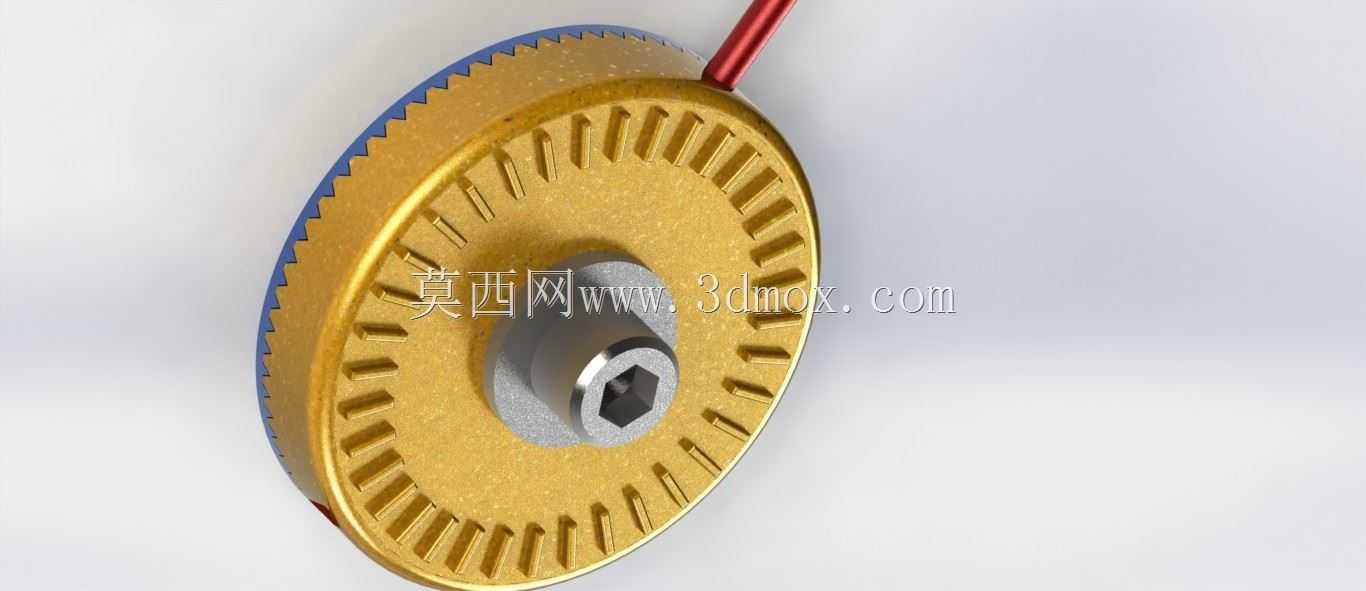

　　从安装边界来看，这个盘式调节构件的中心预留了标准的轴孔安装位，两侧伸出的红色杆件是配套的转动销轴安装位，整个构件的轴向厚度控制在薄型盘类零件的常规尺寸区间，不会在安装时占用过多的轴向空间，不管是内嵌在工装板的安装槽里，还是外装在支架的铰接位置，都不需要对原有安装结构做大幅度的改动。盘体背面的锯齿啮合面做了高频淬火处理，长期反复调整角度也不会出现齿面磨损导致的锁紧间隙变大，正常工况下的重复定位精度可以控制在1度以内，完全满足大部分工业场景的角度定位精度要求。

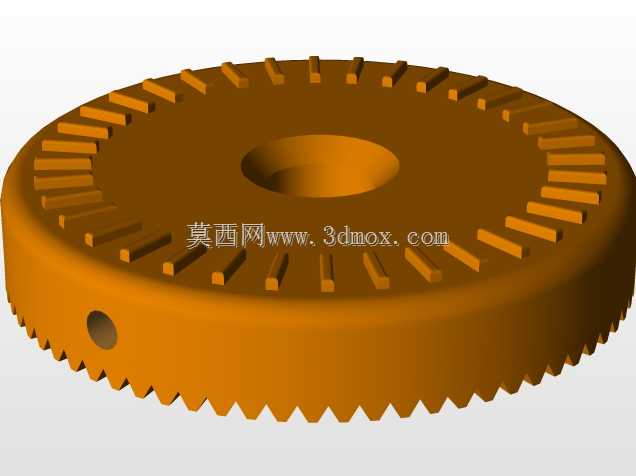

　　很多工程师在做这类角度调节结构的建模时，容易忽略的细节是刻度槽的深度和齿形的啮合角度，这个结构的刻度槽深度控制在0.5mm左右，既不会因为刻度太浅导致长期使用后磨损看不清，也不会因为刻度槽过深影响盘体的整体结构强度；端面锯齿的牙型角选用了60度的不对称齿形，锁紧状态下受力面是垂直于转动方向的直面，能提供最大的锁止摩擦力，松开状态下的斜面又能保证转动调整的时候不会出现卡滞。另外构件两侧的销轴安装位做了同轴度公差约束，建模的时候特意把两个销轴孔的同轴度公差控制在0.02mm以内，安装之后不会出现转动卡滞或者偏心晃动的问题，哪怕是长期反复转动调整，也不会出现销轴偏磨的情况。

　　在实际选型适配的时候，这类结构更适合扭矩不超过20N·m的角度调节场景，比如小型工作台的倾角调整、传感器安装支架的角度对位、工装夹具的工件姿态调整、小型导流板的角度固定等场景，如果是大载荷的重型设备角度调节，只需要等比例放大盘体直径、增加锁紧螺栓的规格就能直接复用这套结构逻辑，不需要重新做整体的结构方案设计。相比传统的螺栓压紧式角度调节结构，这种带端面齿锁紧和周向刻度的结构，调整效率能提升60%以上，重复定位精度也更稳定，不会因为操作人员的拧紧力度差异出现角度偏移，是小载荷角度定位场景里性价比非常高的成熟结构方案。
