手动立式杠杆夹紧工装结构设计

在工装夹具的实际应用场景里，手动杠杆夹紧结构是小批量零件加工、装配工位、检具定位环节最常用的压紧执行单元，区别于气动、液压夹紧需要配套动力源的限制，这类纯机械联动的夹紧件不需要外接管路与电路，在零散工位、临时装夹、无动力配套的作业场景里适配性极强，不管是普通铣床的工件侧边压紧、装配线的零件临时固定，还是木质加工、五金小件焊接的定位夹持，都能看到这类结构的实际应用。

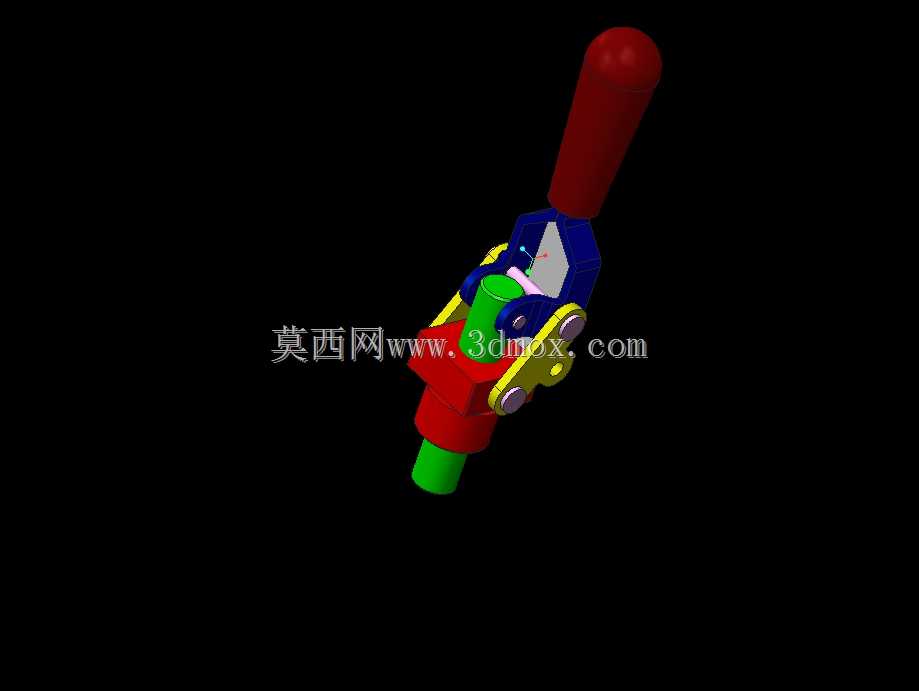

这套杠杆夹的核心功能是通过手柄的大角度扳动，带动内部的连杆机构完成死点锁止，最终输出端的压头会以稳定的下压力抵住待装夹工件表面，整个操作过程只需要单次扳动手柄即可完成夹紧与松脱，作业效率远高于传统的螺栓压紧结构。从结构设计的逻辑来看，这套结构采用了复合连杆的传动方案，红色的操作手柄作为动力输入臂，长度设计充分考虑了人手操作的施力力矩，正常成年男性单手施力即可输出足够的夹紧力，不需要借助额外的加力杆，手柄端部做了圆弧过渡的握持结构，长时间操作也不会出现硌手的问题。

内部的联动结构通过多组铰接销轴传递动力，蓝色的主体基座作为整个夹具的承载基体，承担夹紧过程中的全部反作用力，基座上预留了安装固定的孔位，可以直接通过螺栓固定在工作台面、工装基板或者设备的T型槽上，安装边界的尺寸设计适配多数通用工装的安装孔距，不需要额外做转接板就能完成固定。黄色的连杆构件是力传递的核心部件，在设计时做了等强度的结构优化，既保证了受力薄弱位置的结构强度，又尽可能减少了不必要的材料冗余，整体重量控制在单手可轻松拿取的范围，工位调整移位时不需要额外的吊装辅助。

输出端的绿色压头做了可伸缩的行程设计，能够适配不同高度的待夹紧工件，压头的端面采用了平面接触结构，接触面积经过核算，既不会因为压强过大压伤较软的工件表面，又能保证足够的摩擦力防止工件在加工过程中出现滑移。整个夹紧机构的锁止逻辑利用了连杆机构的过死点特性，当手柄扳动到夹紧位置时，连杆传动副刚好越过机械死点，此时哪怕工件受到加工过程中的振动、切削力反冲，夹紧结构也不会自行松脱，只有主动反向扳动手柄才能解除锁止，安全冗余完全满足常规机加工、装配作业的安全要求。

从实际使用的适配性来看，这套杠杆夹的开合行程设计覆盖了多数常规小件的装夹厚度范围，不需要频繁调整压头的初始位置就能完成不同批次零件的快速装夹，铰接位置的销轴都做了耐磨处理，长期反复扳动也不会出现明显的间隙旷量，能够长时间保持夹紧精度。结构上没有复杂的密封件、易损件，日常维护只需要定期在铰接位置加注少量润滑脂即可，维护成本极低，非常适合生产现场的粗放使用环境。在做三维结构设计时，所有的铰接配合位置都预留了合理的公差间隙，既保证转动过程无卡滞，又不会因为间隙过大导致夹紧位置出现偏移，基座的安装基准面做了平面度要求，固定后整个夹具的垂直度能够满足装夹定位的精度要求，不会因为安装倾斜导致压头接触不良、夹紧力不足的问题。
