可移动立式摄影作业支撑装置结构设计

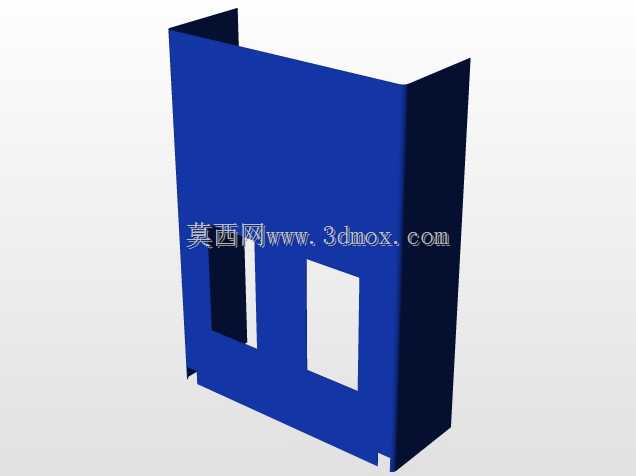

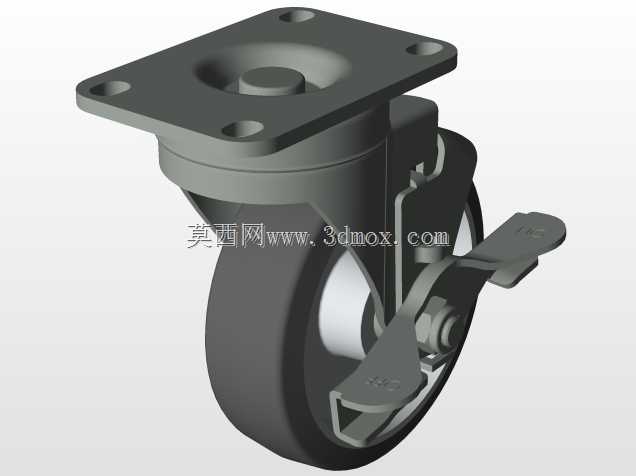

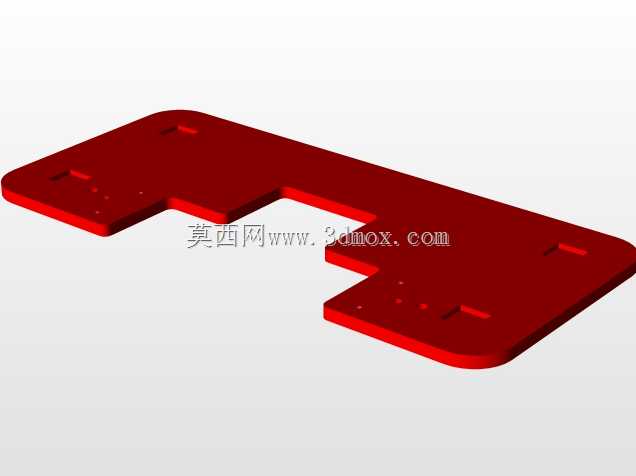

　　这套可移动立式摄影作业支撑装置，主要面向中小型工业零部件、文创产品的室内标准化拍摄场景设计，解决常规拍摄台机位调整繁琐、场地适配性差的问题。整机采用立式箱型主体作为核心承载结构，底部配置三组呈120度分布的伸缩式支撑脚，每支脚末端安装万向带刹脚轮，既可以在平整地面快速推移换位，到位后踩下刹车即可锁定整机位置，支撑脚的伸缩段预留了多组定位孔，可根据地面平整度调整单脚伸出长度，适配车间、工作室不同高差的地面工况，避免拍摄时机架晃动影响成像清晰度。主体箱体采用薄钢板折弯拼焊成型，内部预留了走线空腔与配重块安装位，顶部设置红棕色绝缘工作台面，台面边缘做倒圆角处理防止刮蹭待拍摄工件，台面上方配置双立柱式升降调节架，立柱采用冷拉圆钢加工，

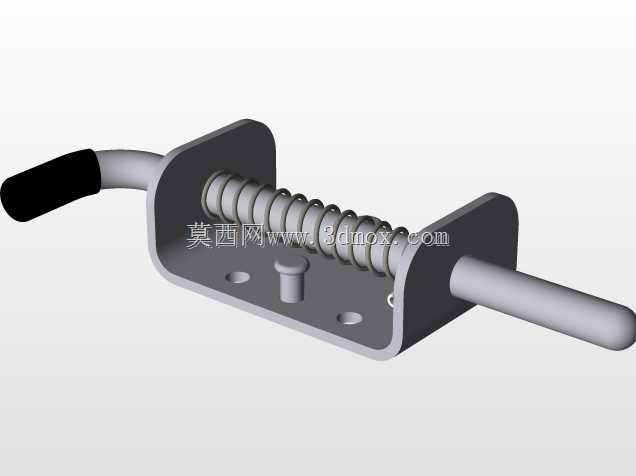

　　表面做硬氧耐磨处理，滑套与立柱之间加装聚四氟乙烯导向衬套，升降调节时无卡顿异响，滑套侧面设置快锁手柄，松开即可调整相机安装横臂的高度，锁紧后可承受5kg以内的拍摄设备负载，横臂同样预留了多组安装孔位，可根据拍摄需求调整相机的水平伸出距离，适配不同尺寸工件的取景范围。设计过程中优先考虑了操作便利性，箱体正面设置了可开合的检修门，内部可放置补光灯电源、拍摄配件等物料，侧面预留的穿线孔可将设备线缆规整收纳至箱体内部，避免线缆外露干扰拍摄走位。整机的安装边界控制在1.2米见方的占地范围内，最低工作高度为0.8米，最高升降高度可达1.6米，可覆盖俯拍、平拍、低角度仰拍等常规产品拍摄的全部机位需求，无需额外搭配梯凳等辅助登高设施。

　　不同于常规固定式摄影台，这套装置的支撑脚可向内折叠收纳，折叠后整机宽度缩减至0.5米以内，可通过常规宽度的车间通道与办公室门，方便在不同作业区域之间转场使用。结构受力层面，通过有限元仿真验证了升降架在最高伸出位置的形变余量，满负载工况下横臂前端形变量小于0.2mm，不会因机架形变导致拍摄画面虚焦，底部支撑脚展开后整机的抗倾覆系数达到1.8，即使误碰机架也不会出现侧翻风险，保障作业过程中的设备与人员安全。针对拍摄作业的实际需求，台面还预留了标准螺纹安装孔，可直接加装柔光箱固定架、背景布挂杆等配套附件，无需额外打孔改装，箱体侧面设置的小型置物台可临时放置镜头、测光表等常用拍摄工具，减少操作人员来回取放物料的动线长度。

　　整套结构没有采用复杂的传动部件，日常维护仅需定期给升降立柱擦拭润滑脂、检查脚轮刹车磨损情况即可，维护成本极低，既适合小型电商工作室的产品拍摄使用，也可适配工业制造企业的零部件留样拍摄、质检图像采集等生产环节的作业需求，在保证结构强度的前提下尽可能压缩了整机自重，单人即可完成推移、机位调整、收纳转场的全部操作，无需额外配合作业人员。
