车床床身支撑固定支腿结构设计

　　在普通卧式车床的床身装配体系里，这类支腿属于承担整机载荷传导、安装基准定位的核心结构件，并非简单的支撑垫块，其结构合理性直接影响车床长期运行的精度保持性。从实际车间装配场景来看，支腿上端对接床身底部的安装基面，下端通过地脚螺栓与车间混凝土地基固定，既要承担床身、主轴箱、刀架总成以及加工工件的全部静载荷，还要缓冲车削加工时断续切削产生的交变冲击载荷，避免床身出现水平偏移或者共振颤振。

　　设计这类支腿时，首先要匹配对应型号车床的床身底部安装孔位间距，上端的两个安装沉孔位置公差需要控制在±0.02mm范围内，保证与床身对接时不会出现强制装配导致的床身导轨扭曲；下端的两个长圆形安装孔是特意设计的调整余量结构，方便现场安装时微调床身的水平度，抵消地基表面的平面度误差，长孔的长度方向顺着床身的横向排布，调整行程可以覆盖常规地基施工的15mm以内误差范围。

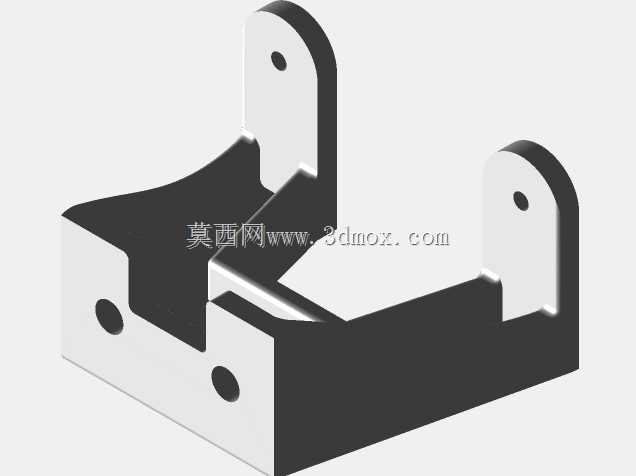

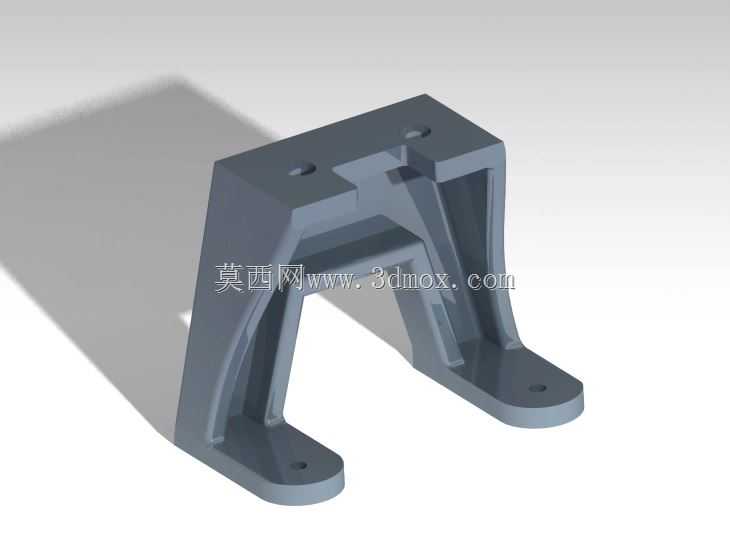

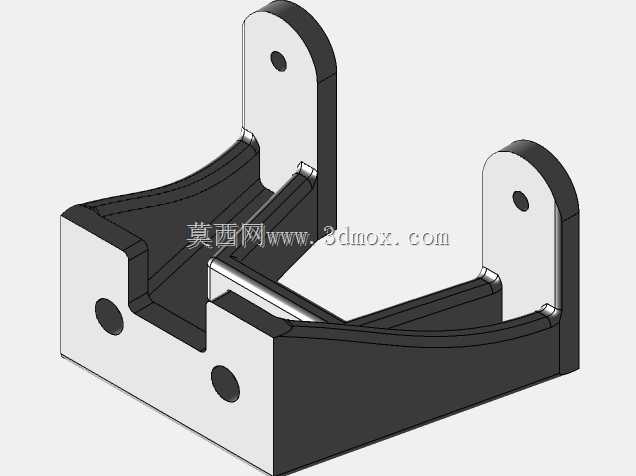

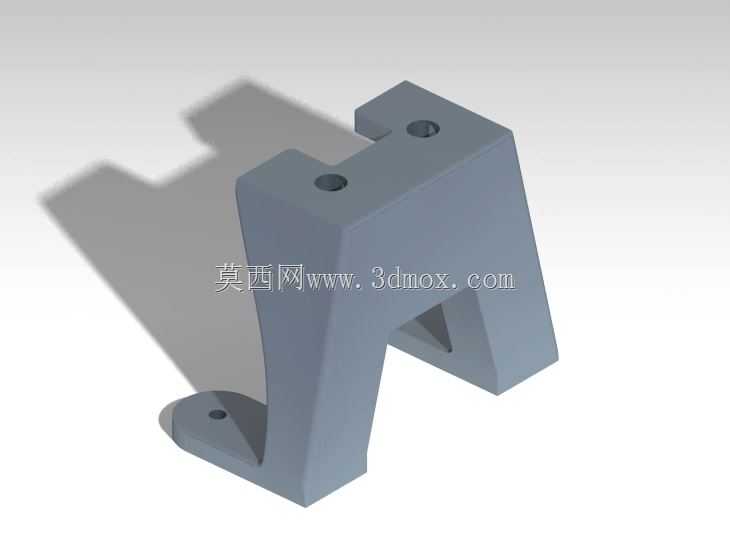

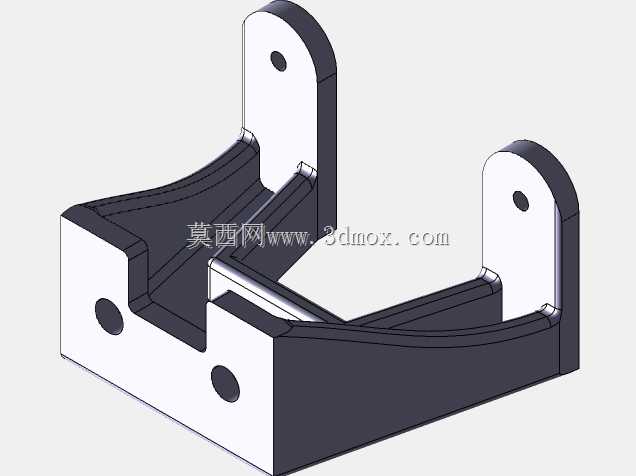

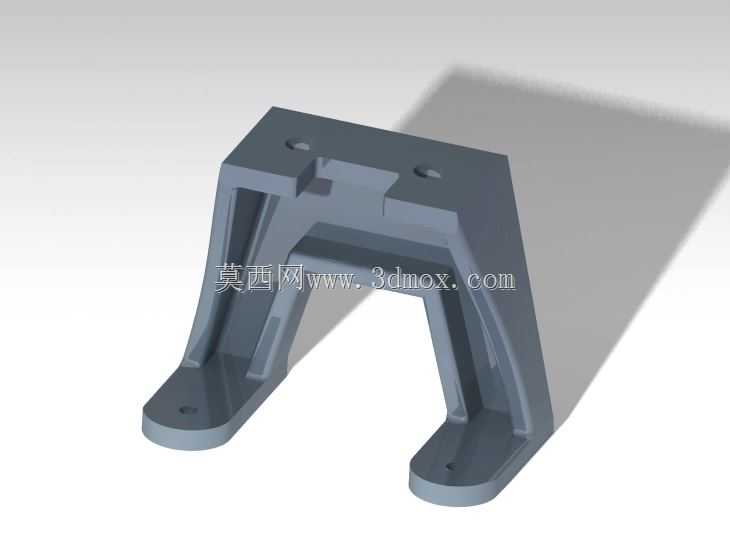

　　结构上采用了带加强筋的门型框架构型，而非实心块体，一方面是为了在保证整体刚性的前提下降低铸件重量，减少材料成本与吊装难度，另一方面中空的结构可以避免铸件冷却过程中出现壁厚不均导致的内应力集中，后续经过时效处理后，长期使用的形变量可以控制在0.01mm/m以内，满足车床的精度要求。两侧的斜向加强筋顺着载荷传导方向布置，从上端安装面的受力点直接延伸到下端地脚孔的承载位置，让切削产生的冲击力可以顺着筋板直接传导到地基，不会在支腿内部形成应力集中点，避免长期受载后出现筋板开裂的问题。

　　从安装边界来看，支腿的总高度需要匹配车床的操作高度要求，保证床身导轨面距离地面的高度在850mm左右，符合操作人员站立操作的人机工程学高度，降低长时间操作的疲劳感；支腿的横向宽度要大于床身底部的安装宽度，形成下宽上窄的稳定支撑结构，提升整机的抗倾覆能力，即使在装夹重型工件、卡盘偏重的情况下，也不会出现床身侧倾的风险。支腿的安装结合面都需要经过铣削加工，表面粗糙度达到Ra3.2，保证与床身、地基垫板的接触面积不低于85%，避免局部接触应力过大导致的结合面压溃变形。

　　在实际加工场景中，这类支腿还承担着隔绝车间地面振动传导的作用，结构的固有频率经过设计避开了车床主轴常用转速段的振动频率，防止加工时出现共振导致的工件表面振纹，尤其是在进行端面车削、螺纹切削这类对振动敏感的加工工序时，支腿的刚性表现直接影响工件的加工表面质量。日常设备维护中，支腿的地脚螺栓紧固是设备点检的常规项目，下端的长孔结构也方便在设备水平度出现偏移时，不用完全吊起床身就可以完成水平调整，降低设备维护的工作量。

　　从建模逻辑来看，这类铸件结构的建模需要先确定上下安装面的基准平面，再绘制主体的外轮廓框架，之后添加加强筋结构，最后处理安装孔、铸造圆角等细节，所有的铸造圆角都设置为R3-R5，避免铸件出现尖角砂眼，同时减少应力集中；安装孔的沉头深度要匹配对应安装螺栓的头部尺寸，保证螺栓紧固后头部不会高出安装面，影响与床身的贴合精度。整个结构的壁厚保持均匀，基本维持在12mm左右，筋板厚度略低于主体壁厚，控制在10mm，符合铸件的工艺要求，避免出现浇不足、缩孔等铸造缺陷。
