嵌套螺旋槽从动传动构件结构设计

　　这类嵌套式螺旋槽从动构件，常应用在需要连续回转转化为直线往复、或是多段行程差速联动的轻工包装、纺织排线以及小型自动化进给工位中，区别于普通单头槽轮的单一行程输出，多层嵌套的螺旋槽道可以在同一径向空间内实现多组从动销的独立轨迹约束，不需要额外增加传动副的轴向安装尺寸，就能完成多工位同步动作的时序匹配。从实际使用场景来看，在小型线束缠绕设备的排线机构里，这类构件可以替代传统的光杆排线器凸轮，通过不同层槽道的导程差异，让排线导轮在往复行程的两端实现缓冲减速，避免线束在换向瞬间出现堆叠、跳线问题；在多工位笔类装配设备的进料分档工位，嵌套槽道可以同时驱动三个不同工位的拨叉，在主轴单圈回转周期内完成上料、定位、卸料三个动作的时序配合，相比传统的多个独立凸轮拼接结构，整体装配同轴度更容易保证，长期运行的累积误差也能控制在更小范围内。

　　设计这类构件时，首先要明确各层槽道的从动件运动轨迹要求，最内层槽道通常承担主行程的匀速传动段，槽道的螺旋升角需要匹配从动销的滑动摩擦系数，避免升角过大出现自锁、或是升角过小导致传动效率偏低，一般在钢质从动销配合固体润滑的工况下，螺旋升角控制在5度到12度区间，既能保证传动过程中从动件受力方向稳定，也不会出现反向驱动的窜动问题。中间层与外层的槽道主要承担行程端点的缓冲换向以及辅助动作触发，槽道与环形端接段的过渡位置需要做R角平滑处理，过渡圆角半径不小于从动销直径的1.2倍，防止从动销在高速通过过渡段时出现刚性撞击，长期运行产生槽道压痕、销子磨损的问题。

　　从安装边界来看，这类构件的基准安装面为内圈的中心定位孔，孔位公差通常取H7级，与主轴的配合选用间隙配合，方便装配时调整槽道与从动销的初始相位，构件的轴向定位依靠端面的台阶止口，止口的端面跳动公差需要控制在0.02mm以内，避免多层槽道在回转过程中出现轴向窜动，导致从动销卡滞。构件的径向最大尺寸需要匹配安装工位的腔体空间，外层螺旋槽的最外沿与腔体内壁的安全间隙不小于3mm，防止加工产生的毛刺、或是运行过程中积攒的磨屑进入槽道，加剧从动件的磨损。各层螺旋槽的槽宽尺寸需要统一，比从动销的直径大0.1mm到0.15mm，间隙过小会导致滑动阻力增大，间隙过大会让从动件在槽道内产生回程间隙，影响传动定位精度。

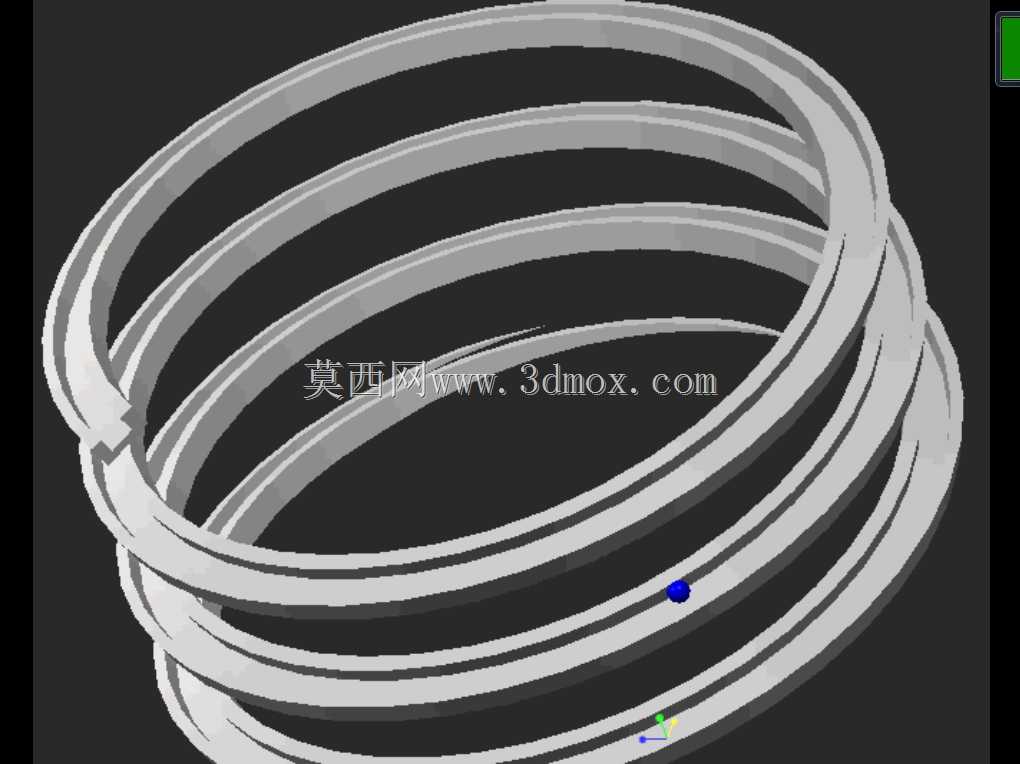

　　实际建模过程中，需要先绘制各层螺旋线的基准路径，根据不同段的运动速度要求调整螺旋线的导程变化，匀速段采用固定导程螺旋线，换向缓冲段采用变导程过渡，保证从动件的加速度曲线连续无突变，避免运行过程中产生刚性冲击。槽道的截面采用矩形截面，槽深取从动销直径的0.6倍，保证从动销与槽道的接触面积足够，不会在传动受力时出现销子脱出槽道的问题。多层螺旋结构的相邻槽道之间的壁厚需要保证不小于2mm，满足构件的整体强度要求，在长期承受从动销的侧向挤压力时不会出现槽壁变形，影响传动精度。这类构件在装配调试时，需要先手动盘车检查各层槽道与从动销的配合顺滑度，确认所有换向位置无卡滞点后再进行空载试运行，逐步提升运行转速，观察从动件的运动轨迹是否符合设计预期，避免因相位装配错误导致机构撞损。
