氮肥生产工艺撬装成套装置结构设计

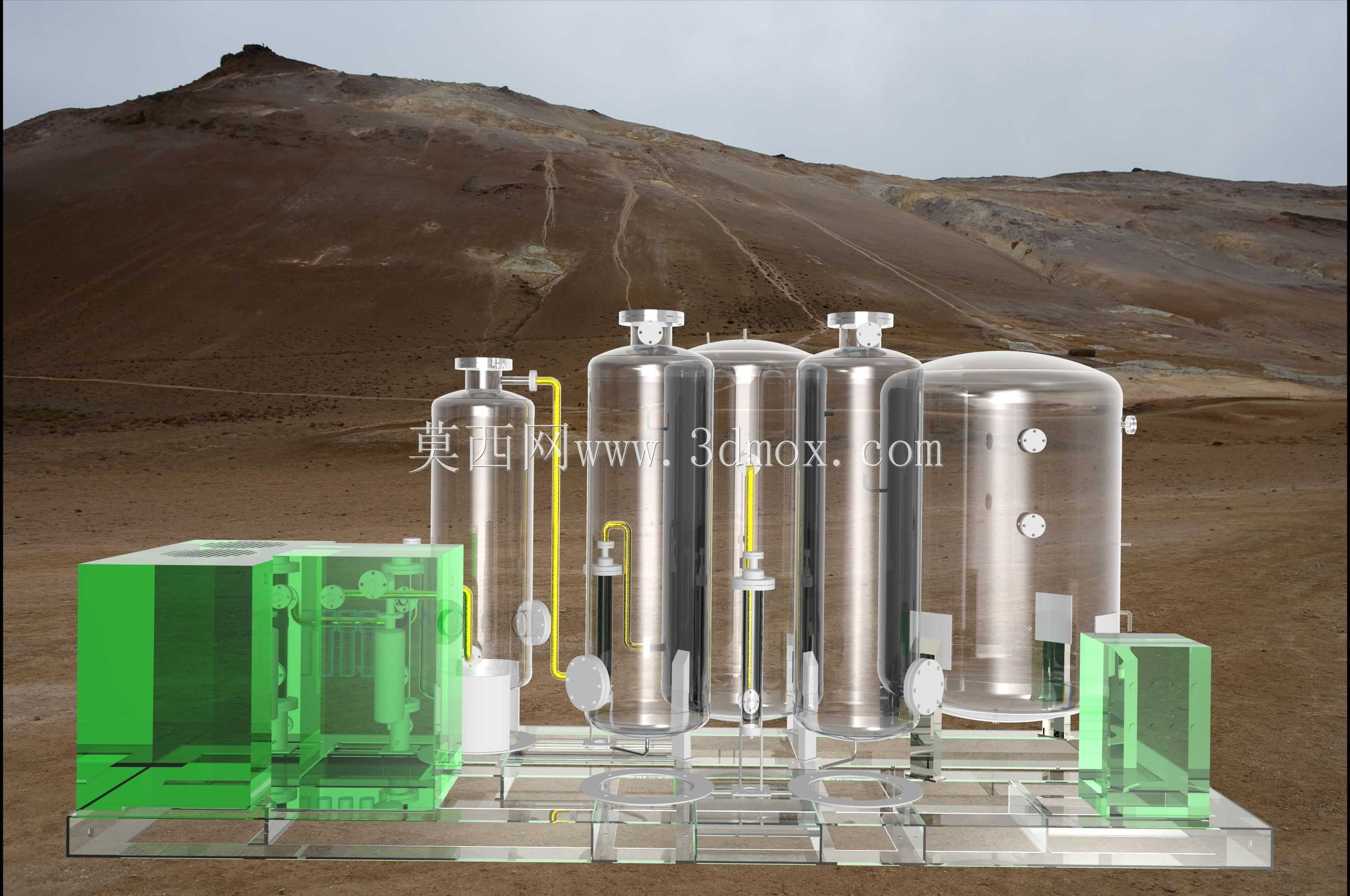

　　这套氮肥生产撬装装置的三维结构设计，核心围绕中小型氮肥生产场景的模块化部署需求展开，适配县域级农资配套生产、化工中试基地、偏远矿区肥料补给点等不适合搭建大型固定化工产线的应用场景，整套装置在出厂前完成管路预连接、设备预固定，现场仅需对接原料进料口、成品出料口以及公用工程接口即可投入调试运行，大幅压缩现场施工周期与安装难度。从设备实际用途来看，整套装置覆盖氮肥生产核心工序段，包含原料气净化单元、氨合成反应单元、成品气液分离单元三个核心功能段，左侧绿色透明壳体封装的是原料预处理模块，内置过滤组件、增压腔体以及初级换热结构，负责对进入系统的原料气进行除杂、稳压以及温度预调，避免杂质进入后续反应腔体造成催化剂中毒或者管路堵塞。

　　中间排布的多台立式不锈钢承压罐体，分别承担脱硫脱碳、氨合成、中间缓冲的功能，不同罐体的径高比根据对应工序的停留时间要求做差异化设计，脱硫脱碳罐内部预留填料装填空间，罐体侧壁设置的检修手孔位置距离撬装底座高度控制在1.2米，符合现场操作人员站立作业的操作高度要求，无需额外搭建操作平台即可完成填料更换与日常检修。氨合成反应罐的壁厚根据设计压力做了加厚处理，罐体外部预留的测温、测压接口位置统一排布在罐体朝向操作侧的同一竖直线上，方便现场仪表集中布线与日常巡检读数，罐体之间连接的黄色管路为工艺介质输送管，管路的弯折半径严格遵循化工管路设计规范，避免介质输送过程中出现局部阻力过大的问题，管路与罐体连接位置全部采用法兰对接结构，

　　方便后期拆卸检修，每段管路都预留了支耳固定位，与撬装底座的支架通过螺栓锁紧，避免运输过程中管路晃动造成焊缝开裂。右侧的绿色透明模块为成品冷却与分离单元，内置换热盘管与气液分离结构，反应完成后的高温混合气在这里完成降温，液态氮肥成品从底部出料口排出，未反应的原料气通过顶部管路回流至前端反应单元重新参与反应，提升原料利用率。整套装置的设计思路全程围绕撬装化的核心要求展开，所有设备全部集成在统一的公共底座上，底座采用型钢焊接框架结构，框架的主梁截面尺寸根据整套装置的总重量做载荷校核，底座底部预留叉车孔与吊耳结构，满足叉车转运、吊车吊装的不同转运需求，整套装置的安装边界控制在长4.2米、宽2.2米、高3.1米的范围内，

　　可直接装入标准集装箱进行长途运输，也可适配普通货运车辆的道路运输限界要求，无需办理超限运输审批。在细节结构处理上，所有承压罐体的鞍式支座都做了防滑限位结构，与底座之间通过定位销做精准定位，避免设备安装过程中出现位置偏差，罐体之间的安全间距满足化工装置防火间距要求，操作侧预留了宽度不小于0.8米的巡检通道，通道位置的底座表面做防滑花纹处理，避免操作人员巡检滑倒。装置的管路排布采用分层设计原则，工艺管路在上层，公用工程管路在下层，不同介质的管路按照流向做有序排布，避免交叉过多造成后期检修识别困难，所有管路的低点都预留排净口，高点预留排气口，满足装置开车前排气、停车后排净介质的操作需求。针对氮肥生产过程中介质存在轻微腐蚀性的特点，所有与介质接触的罐体、管路内壁都做了钝化处理的结构预留，建模过程中对法兰密封面的粗糙度、焊缝位置的结构都做了细化处理，避免出现应力集中的位置，整套模型的结构比例完全按照实际工程设计尺寸搭建，可直接用于装置的方案评审、安装指导以及生产预制的参考依据，也可作为化工设备教学、工艺流程演示的具象化载体，帮助相关从业者直观理解氮肥生产装置的设备排布与管路连接逻辑。
