内螺纹连接手动球阀三维结构设计

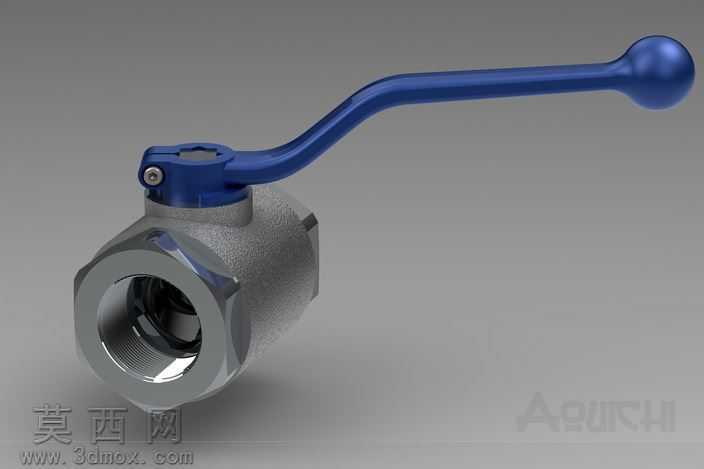

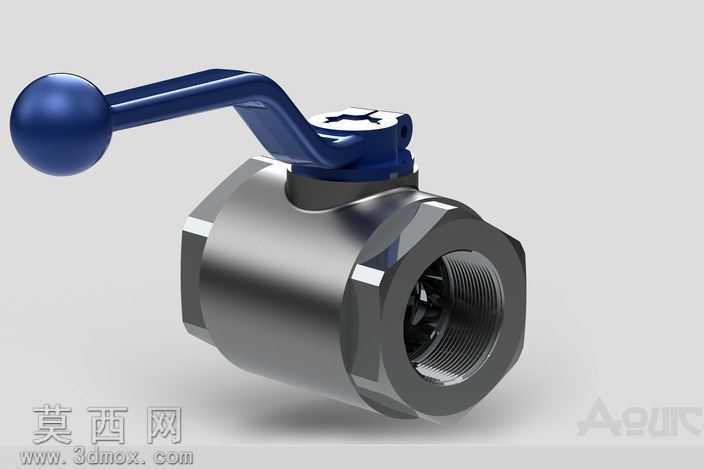

本作品为内螺纹连接式手动球阀的三维数字化设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，严格遵循手动球阀的通用工程设计规范，对各组成部件进行1:1等比例还原。整体模型包含阀体、球芯、阀杆、操作手柄、密封组件、连接端锁紧结构等核心部分，建模过程中优先使用草图驱动、特征拉伸、旋转切除、扫描放样等基础建模指令完成主体结构搭建，针对阀体两端的内螺纹结构，采用螺旋线扫描切除的方式精准还原螺纹牙型参数，保证螺纹连接结构的工程可参考性；对于球芯的通孔流道、阀杆与阀体的配合轴段、手柄与阀杆的嵌合定位结构，均通过尺寸约束与几何约束完成精准定位，各部件间的装配间隙、配合公差均参考通用五金阀门的行业标准设置，可直接用于装配干涉检查、结构原理演示场景。材质与渲染阶段，针对不同部件的实际应用材质进行区分设置：阀体部分采用铸钢金属材质，调整材质的粗糙度、金属度参数还原铸钢件经表面处理后的哑光金属质感，对阀体的六角拧动端面做轻微的倒角与边缘磨损质感处理，提升模型真实感；操作手柄采用蓝色工程塑料包覆金属内芯的材质设置，塑料部分调整为半哑光的蓝色漆面质感，手柄末端的球形握持端做轻微的高光反射处理，还原塑料握柄的真实触感表现；内部球芯采用抛光不锈钢材质，设置较高的反射率与较低的粗糙度，还原金属密封件的光亮表面效果；密封组件采用黑色聚四氟乙烯材质，设置低反射、高粗糙度的哑光质感，区分金属与非金属部件的视觉差异。灯光渲染采用三点布光方案，主光源从模型侧上方45度角投射，突出阀体的金属轮廓与手柄的曲面形态，辅助光源从另一侧补光弱化阴影死黑区域，底部添加弱反射地面承接模型投影，最终渲染图清晰展现球阀的整体外观与结构细节。设计思路上，该模型以民用、工业通用管路的小型手动截断球阀为原型，重点突出结构的通用性与易理解性，省略了非核心的微小倒角、商标刻印等冗余细节，保留了球阀最核心的启闭结构与连接结构，既可以作为机械设计教学中阀门类产品的建模参考案例，也可以用于管路系统装配场景的配套模型使用，模型各部件均为独立可编辑的实体特征，支持后续的参数修改、结构调整与工程图导出操作。
