星形胶头手拧紧固螺钉三维设计

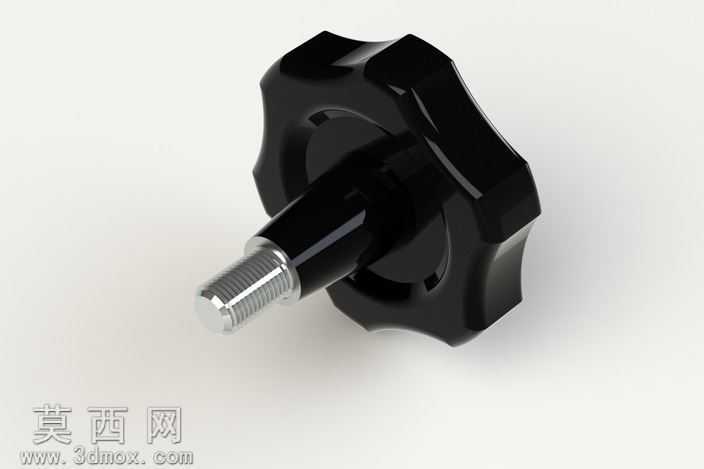

本作品为星形胶头手拧紧固螺钉的三维建模成果，建模过程以工业实际使用需求为核心出发点，首先对产品的整体结构进行拆解规划，将零件分为星形握持旋钮、杆身过渡段、外螺纹连接段三个核心结构模块，确保各部分尺寸符合手动操作的人机工程学要求。建模阶段先绘制星形旋钮的截面轮廓，通过拉伸、倒圆角等特征操作构建旋钮的基础外形，对旋钮的每个握持凸角做圆弧过渡处理，避免尖锐棱角在手动旋拧时造成硌手问题，同时在旋钮与金属杆身的衔接位置设计环形定位凸台，保证胶头与金属杆装配后的同轴度与连接强度。金属杆身部分采用回转类特征建模，先绘制杆身的轴向截面草图，通过旋转特征生成杆身基础实体，再对末端螺纹段进行细节处理，按照标准公制螺纹的牙型参数绘制螺旋线与牙型截面，通过扫描切除特征生成真实的螺纹牙型结构，还原螺纹的啮合细节，同时在杆身与旋钮衔接的位置做退刀槽结构设计，符合机械加工的工艺要求。材质与渲染阶段，对星形旋钮部分赋予黑色哑光硬质塑料材质，调整材质的粗糙度、反光度参数，模拟胶木材质的磨砂质感，还原工业手拧件常用的绝缘防滑胶头外观；对金属杆身部分赋予镀锌金属材质，添加轻微的金属反光与表面细微纹理，模拟五金紧固件常用的镀锌防锈处理效果。场景布光采用多光源组合方案，主光源从斜上方45度角投射，突出旋钮的星形轮廓与杆身的圆柱形态，辅助光源补充暗部细节，避免结构阴影过深丢失细节，添加环境反射效果提升材质的真实感，最终渲染效果清晰展现零件的整体形态与各部分结构特征。设计过程中充分考虑该零件的使用场景，即无需工具即可手动完成紧固与拆卸操作，因此在旋钮的尺寸设计上保证握持直径适配成年人手掌抓握范围，凸角数量与角度设计兼顾旋拧时的力矩传递与操作舒适度，杆身长度与螺纹规格适配常见的设备面板、工装夹具的紧固需求，整体模型结构完整，细节还原度高，可用于机械装配演示、紧固件选型参考、产品结构教学等多种场景。
