Kabatec台式自动捆扎设备结构设计

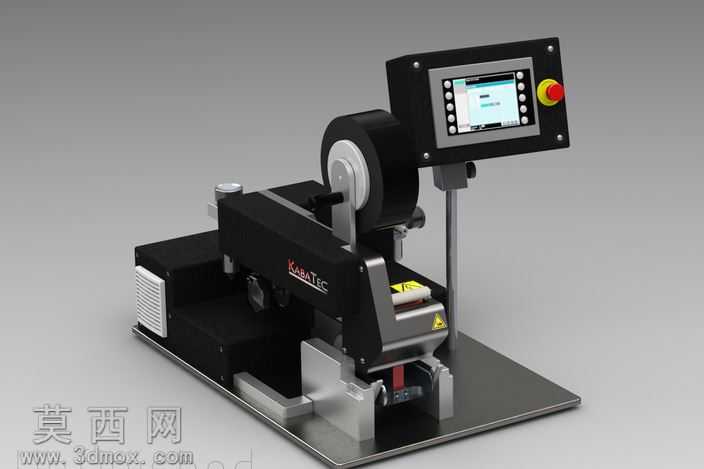

本作品为台式自动捆扎设备的三维建模设计，整体采用桌面紧凑型布局规划，在三维建模过程中严格遵循工业设备人机交互设计准则，对各功能模块进行了精细化的结构拆解与装配约束设置。建模阶段首先完成底座承托结构的搭建，采用加厚钣金材质的基座作为整机承载基础，对底部的散热格栅、支撑脚垫都做了等比例还原，保证基座的稳定性与散热功能的可视化呈现。中部核心捆扎执行机构建模时，还原了Kabatec标识的带卷安装位、送带轨道、压合裁切组件，对捆扎带的走带路径做了透明化的结构示意，清晰展示捆扎动作的执行逻辑，其中带卷固定轮的阻尼结构、压合块的行程限位都做了参数化建模，可直接用于后续的运动仿真验证。上部人机操作模块采用悬臂式安装结构，将触控显示屏与急停按钮集成在可调整角度的立臂上，建模时对显示屏的操作界面、侧边物理按键、红色急停按钮的蘑菇头结构都做了高精度还原，屏幕边框的固定螺丝、立臂的旋转调节关节都添加了真实的装配约束，还原设备实际的角度调节功能。材质渲染阶段，对不同部件做了差异化的材质分配：基座部分采用磨砂黑色钣金材质，添加细微的颗粒质感还原工业钣金的喷涂效果；捆扎执行机构的金属加工件采用拉丝不锈钢与黑色阳极氧化铝合金材质，区分不同加工工艺的视觉表现；触控屏幕采用高透玻璃材质搭配黑色哑光边框，急停按钮采用亮红色塑料材质搭配黄色警示圈，提升操作部件的视觉辨识度；设备上的安全警示标识采用贴图材质精准贴合在对应位置，还原真实设备的安全提示设计。整体建模过程中对各部件的装配间隙、运动行程都做了合理性校验，既保证外观的高度还原，也兼顾了结构的工程合理性，可用于设备展示、结构教学以及后续的二次开发设计参考。
