垂直式快速夹钳锁紧工装结构设计

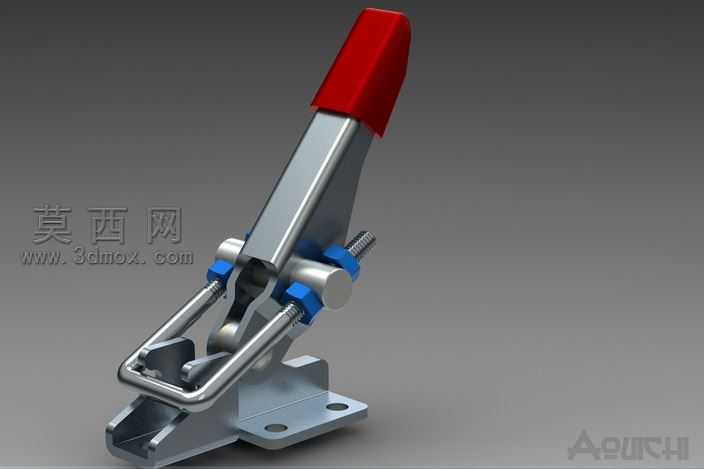

本作品为垂直式手动快速锁紧夹钳的三维参数化模型，建模过程严格遵循机械加工零件的实际尺寸公差规范，首先通过草图绘制完成底座安装板的轮廓设计，预留两个标准螺栓安装孔用于工位固定，底座采用带加强筋的折弯结构设计，保证夹持受力时的结构刚性，避免长期使用出现形变。建模阶段对核心的肘节连杆机构进行了运动仿真验证，通过多组连杆铰接点的参数调试，确保夹钳在压合到位时能够形成稳定的机械死点锁紧状态，不会因受外力振动出现意外松脱，铰接位置均预留了标准销轴的装配间隙，符合实际五金件的装配公差要求。夹钳的压臂部分采用弯折金属杆结构，前端设计可调节的压紧螺栓结构，通过蓝色锁紧螺母可灵活调整压紧行程，适配不同厚度的被夹持工件，调节螺栓的螺纹特征采用螺旋扫描方式精准建模，还原真实螺纹的啮合细节。手柄部分包覆红色防滑软胶套，建模时对胶套表面做了细微的防滑纹理处理，材质渲染阶段区分了不同部件的质感：金属结构件采用哑光镀锌钢材材质，调整金属粗糙度参数还原五金冲压件的细腻磨砂质感，蓝色调节螺母采用亮面镀锌钝化材质，突出紧固件的金属光泽，红色手柄套采用软质橡胶材质，添加轻微的漫反射效果模拟橡胶的亲肤触感，铰接销轴位置做了金属高光处理，突出圆柱面的加工光洁度。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出夹钳整体的结构轮廓与金属反光特性，辅光源补亮底部阴影区域，避免底座安装孔位置细节过暗，背景采用渐变中性灰，突出模型主体的结构层次。设计过程中充分考虑了手动操作的人机工程学，手柄长度经过力臂计算，确保操作人员仅需较小的按压力即可实现大吨位的夹持锁紧力，整体结构无冗余设计，所有零部件均为可拆解装配结构，可直接用于工装夹具的设计参考、零部件加工出图以及快速夹钳的选型参考，完整还原了工业级快速夹钳的所有结构细节与装配关系。
