快装式蝶形螺栓卡箍紧固结构设计

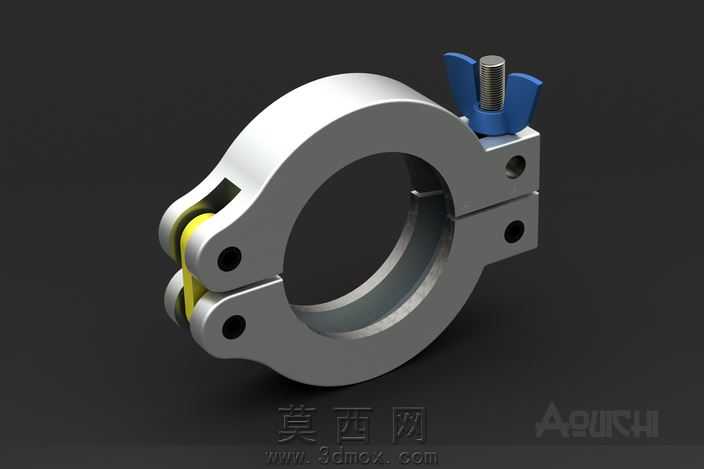

本作品为快装管道连接用卡箍的三维建模设计，整体采用对称开合式结构设计，建模过程中优先保证结构的装配合理性与功能实用性。建模阶段先绘制卡箍主体的环形截面轮廓，通过拉伸生成基础半环结构，再对铰接端、锁紧端分别进行特征切除与孔位创建，两个半环通过销轴实现铰接开合，铰接位置预留合理的转动间隙，保证开合动作顺畅无卡滞。锁紧端采用蝶形螺栓配合翼形螺母的结构，无需额外工具即可手动完成锁紧操作，螺栓与卡箍端部的安装孔位采用间隙配合设计，保证装配时螺栓可顺利穿入。材质设计上，卡箍主体采用304不锈钢材质，渲染时赋予金属磨砂质感，表面设置细微的拉丝纹理，还原不锈钢五金件的真实视觉效果；铰接位置的缓冲垫片采用黄色聚氨酯材质，蝶形螺栓与螺母采用蓝色工程塑料材质，不同材质通过色彩与质感区分，清晰展现各部件的材质差异。结构设计上，卡箍内侧的环形槽适配标准快装接头的凸缘结构，锁紧时可均匀压紧接头密封圈，保证管道连接的密封性，整体结构受力均匀，锁紧后可承受常规管路的工作压力。渲染阶段采用深色背景配合柔和的侧方打光，突出金属部件的轮廓与质感，阴影设置柔和自然，清晰展现卡箍的整体形态与各部件的装配关系，整体建模精度满足生产加工前的结构验证需求，可直接用于工程出图、装配模拟以及产品展示使用。
