带叶形浮雕装饰的曲面杯体结构设计

　　该杯体结构在日常消费场景中可作为饮品盛装容器，也可作为文创衍生类包装载体，适配快消饮品、定制伴手礼、品牌周边等多个应用方向，既满足基础的盛装功能，也可通过外观装饰传递品牌视觉符号。从功能特性来看，杯体采用上宽下窄的收腰曲面构型，杯口做外翻加厚处理，既提升握持时的口部接触舒适度，也能在堆叠收纳时形成稳定的限位配合，降低储运过程中的磕碰概率；杯身的叶形装饰采用内嵌式浮雕结构，没有外凸的尖锐棱角，日常握持时不会产生硌手的触感，同时浮雕结构与杯壁一体化成型，不存在后期粘贴装饰的脱落风险，清洗时也不会出现清洁死角。设计过程中优先考虑曲面的顺滑过渡，整体采用对称式分模思路，杯身的分型线设置在两个叶形装饰的中间对称位置，

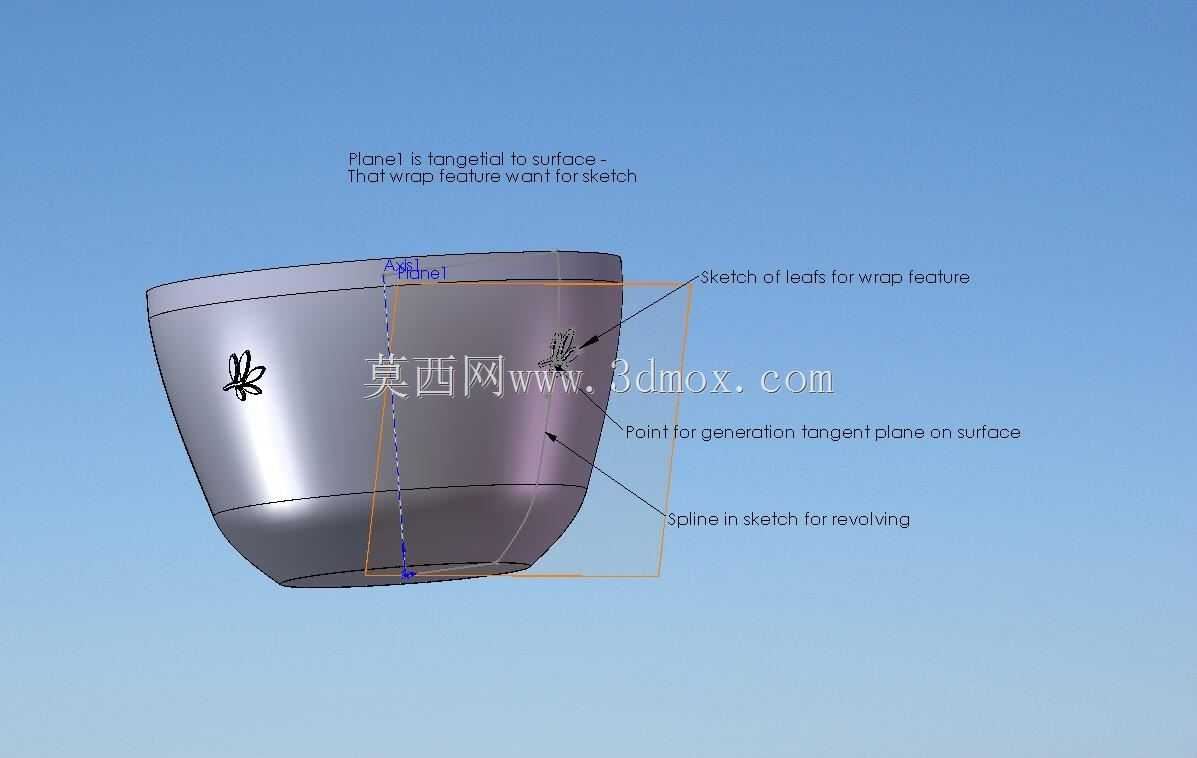

　　最大程度降低分模线对外观完整性的破坏，叶形浮雕的深度控制在0.8mm以内，既保证视觉上的辨识度，也避免成型过程中出现壁厚不均导致的缩痕问题。杯底做内凹的环形支撑边，放置时仅环形边与接触面接触，即便接触面存在轻微不平整，也能保证放置的稳定性，不会出现晃荡的情况；杯壁的整体壁厚从杯口到杯底做渐变处理，杯口位置壁厚2.2mm，向杯底逐步过渡到2.8mm，既保证杯口的轻薄触感，也能让杯底具备足够的抗冲击强度，日常放置时的磕碰不易造成底部开裂。从建模逻辑来看，整体曲面先通过放样构建基础的杯体轮廓，再通过包覆特征将叶形的平面轮廓映射到杯身的自由曲面上，最后通过组合特征完成浮雕与基体的合并，整个建模过程保持特征的全参数关联，后续调整杯体高度、

　　口径、浮雕深度等参数时，可直接通过修改对应草图尺寸完成更新，无需重新构建整体曲面。在安装与适配边界上，该杯体的杯口外径控制在82mm，可适配市面常规口径的杯盖、密封膜等配套配件，无需单独开模定制配套件，能有效降低后续量产的配套成本；杯身最大直径78mm，可适配常规的杯托、自动售卖机的出货通道，不会出现卡滞的问题；整体高度控制在95mm，堆叠收纳时单杯占用的储运空间较小，配合收腰的构型，同规格杯体堆叠时的嵌套深度可达30mm，能大幅提升仓储和运输的空间利用率。针对包装场景的适配需求，杯身的曲面预留了足够的平整装饰区域，除了一体化的叶形浮雕外，剩余区域可用于印刷品牌标识、产品信息等内容，曲面的曲率变化平缓，印刷时不会出现图案变形的问题；

　　杯口的外翻边结构也适配热封膜的封装工艺，热封时压力可均匀作用在翻边平面上，保证封装的密封性，不会出现漏液的情况。从结构强度验证的角度来看，杯体的曲面过渡位置均做了R2以上的圆角处理，避免应力集中，在承受日常握持的挤压力、盛装液体的侧压力时，应力可均匀分散到整个杯壁，不会出现局部应力过大导致的开裂问题；浮雕位置的壁厚与周边杯壁保持一致，没有出现局部壁厚突变的情况，成型过程中不会产生困气、缺胶等缺陷，良率控制难度较低。
