气流除水用V型叠层水滴分离结构

项目分类:机械图纸 发布时间:2021-11-01 ID:354289
  • 气流除水用V型叠层水滴分离结构
  • 气流除水用V型叠层水滴分离结构

在通风空调、压缩空气输配、工业废气处理这类带气流输送的系统里,游离态液滴夹带是长期影响设备运行稳定性的典型问题——夹带的水滴会顺着风管附着在换热翅片表面形成水膜抬升风阻,或是进入下游精密气动元件造成阀芯卡涩、电气绝缘性能下降,严重时还会在管道低洼处积液形成水锤,冲击管路焊缝与连接法兰。这套V型叠层式水滴收集结构,就是针对低风速工况下的细小液滴捕集需求设计的惯性分离部件,不需要额外配置滤材或是动力驱动,仅靠气流折流过程中的惯性差就能实现液滴与气体的分离。

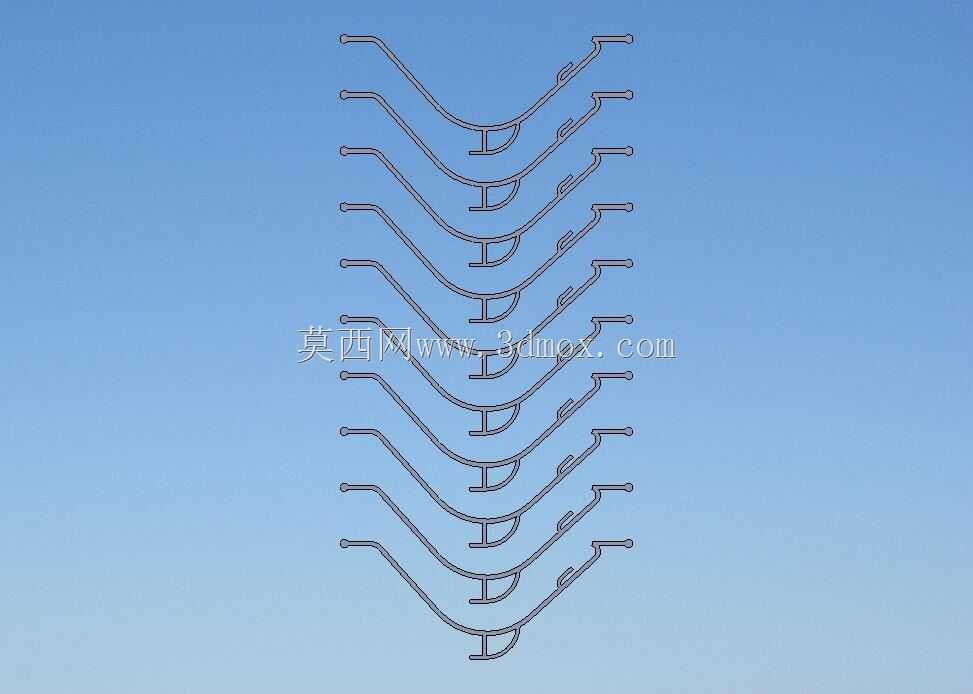

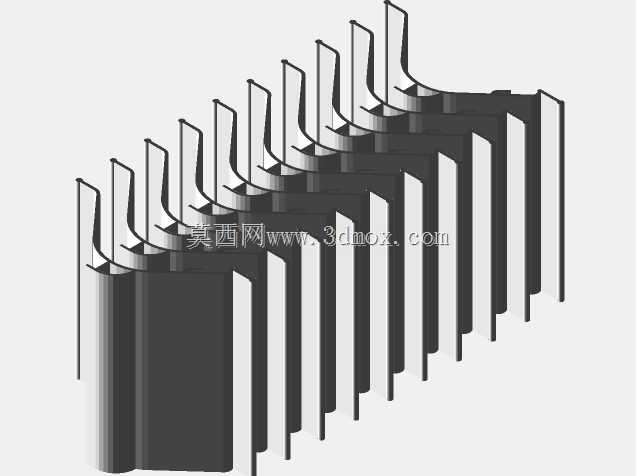

从结构排布来看,整个收集单元采用多组完全一致的V型折流板沿气流垂直方向等距叠装,单块折流板的弯折角度控制在120度左右,相邻折流板的流道间隙保持均匀,既不会因为间隙过小造成风阻陡增,也不会因为间隙过大让细小液滴随气流逃逸。每段折流板的末端都设置了向内弯折的集液钩,当夹带水滴的气流进入流道后,气体分子可以顺着折流板面顺畅改变流向,而密度远大于空气的水滴会在惯性作用下保持原有运动轨迹,撞击到折流板的内壁面后被吸附,顺着板面的坡度滑落到末端的集液钩内,当集液钩内积聚的液滴重量超过气流托举力与壁面附着力的阈值后,就会顺着预设的导液槽汇集到结构底部的排液口排出,不会被二次气流重新夹带。

设计过程中首先要匹配安装断面的风速区间,这类惯性式分离结构的适用断面风速通常控制在2-5m/s,风速过低时水滴惯性不足,撞击效率会明显下降,风速过高时一方面会造成整体阻力大幅抬升,增加前端风机的扬程损耗,另一方面高速气流会直接冲碎集液钩内的液膜,造成二次夹带,反而降低分离效率。折流板的叠层数量需要根据处理风量与安装断面的尺寸计算确定,单组模块的宽度方向可以根据风管的实际尺寸做拼接调整,高度方向的叠层数量要保证气流在流道内至少经过两次连续折流,才能让不同粒径的水滴都有足够的概率撞击到壁面。

安装边界上,这套结构通常采用法兰对接的方式安装在水平风管段内,安装位置需要预留至少3倍管径的直管段作为进气稳流段,避免弯头、变径造成的气流偏析影响分离效率,结构底部的排液口需要对接水封管,避免排液过程中出现气流短路,同时要在结构前后的风管段预留压差检测接口,日常运维中通过监测前后压差判断折流板表面积垢情况,当压差超过初始设计值的1.5倍时,就需要抽出叠层组件清理板面附着的泥垢与积尘,避免流道堵塞影响通风量。

和传统的丝网除沫器相比,这种折板式的水滴收集结构没有细密的丝网孔隙,不容易被气流中夹带的粉尘、纤维堵塞,运维清理的频次更低,而且整体结构为金属薄板冲压成型,加工难度低,批量生产成本可控,适合在民用空调新风段、工业车间送风系统、空压机后处理冷却段这类对压降敏感、液滴粒径分布在10μm以上的场景使用。针对不同的使用温度场景,可以选择镀锌钢板、304不锈钢或是铝合金板材加工折流板,在高腐蚀的废气处理场景下还可以在板面做特氟龙涂层处理,降低液滴的附着张力,让捕集到的水滴更快滑落至集液槽,提升排液效率。

结构建模过程中需要重点保证每块折流板的弯折曲率一致,叠装时的定位公差控制在±0.5mm以内,避免相邻折流板之间出现流道宽窄不均的情况,防止局部流速过高产生二次夹带。折流板与外框架的连接采用卡扣式设计,不需要焊接固定,方便运维时快速拆卸清洗,外框架的板材厚度根据整体模块的尺寸确定,边长超过1m的模块需要在框架背面增加加强筋,避免气流长期吹动造成折流板共振产生异响,或是长期形变改变流道间隙影响分离效果。
