链条伸长磨损状态检测装置结构设计

　　在各类链传动工况场景中，链条作为核心传力构件，长期运行下的销轴磨损、链节伸长是引发传动跳齿、卡滞甚至断链停机的核心诱因，传统人工巡检依赖停机后测量链节距，不仅效率低下，也无法捕捉运行过程中的动态磨损变化，这套检测装置正是针对链传动在线监测需求开发的嵌入式检测结构，可直接适配现有开式、半开式链传动工位，无需对原有传动机架做大规模改造。装置的核心检测逻辑依托链节伸长后的位移触发特性搭建，正常张紧状态下的链条与链轮啮合轨迹稳定，装置的触发推件与链条外链板保持设定的安全间隙，此时内置的方形弹簧保持预压状态，微动开关处于断开位，整套指示回路无电流通过，外接指示灯无点亮信号；当链条磨损伸长量超过设定阈值后，链条松边下垂量增大，

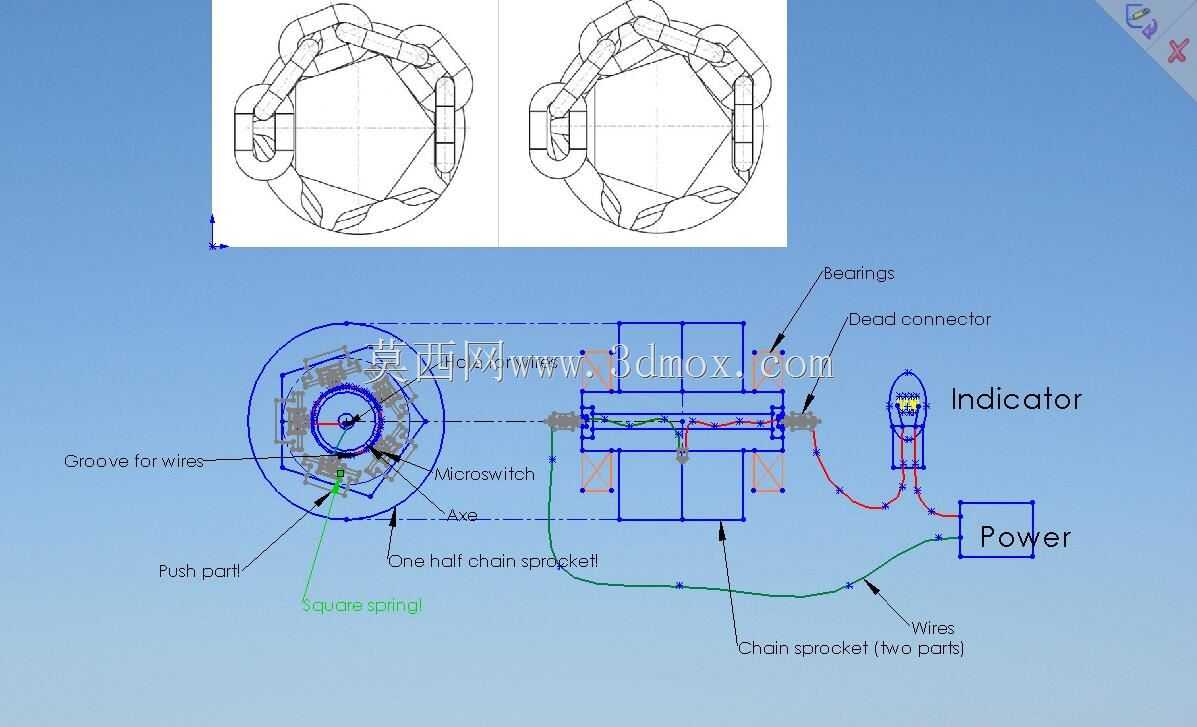

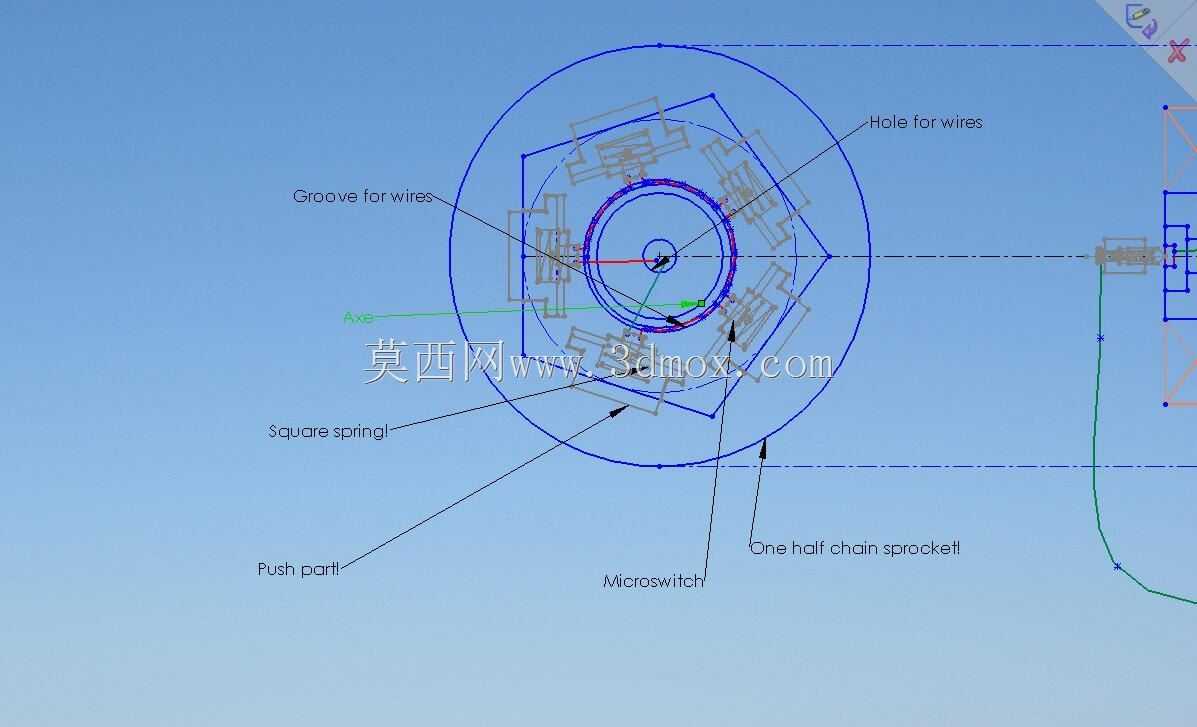

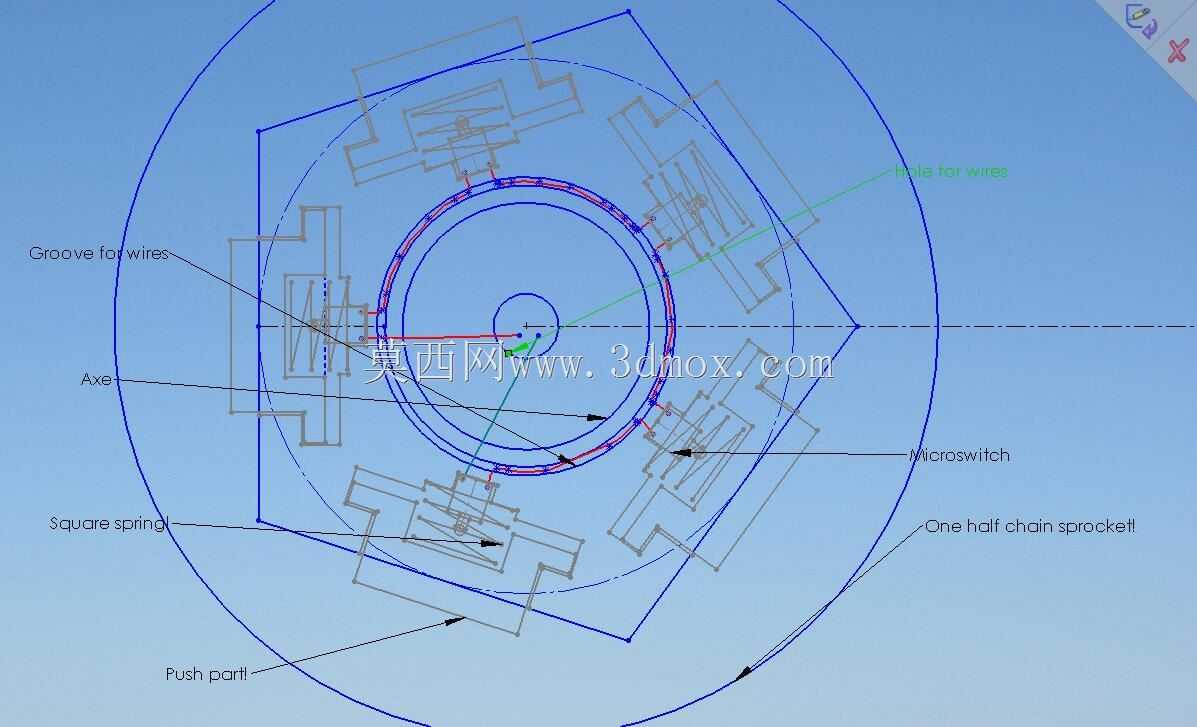

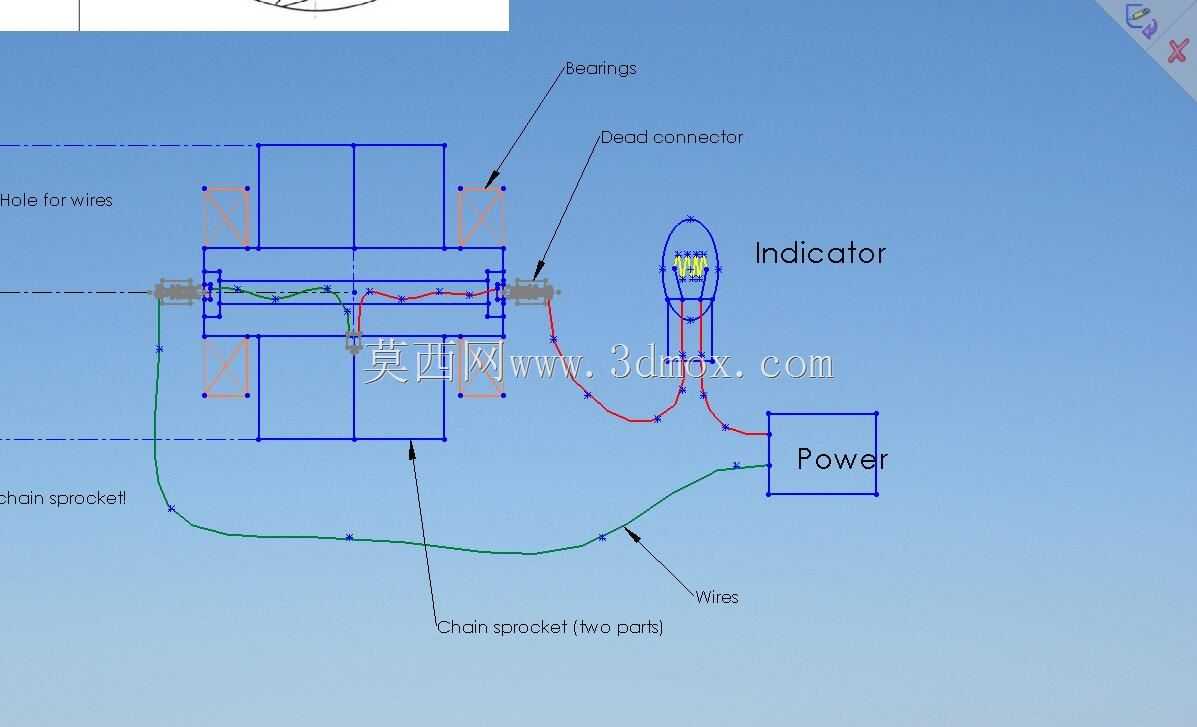

　　啮合过程中会推动推件克服弹簧预紧力产生轴向位移，位移量达到触发阈值后直接压合微动开关触点，导通由电源、指示灯、微动开关、导线组成的完整回路，指示灯点亮输出磨损超限信号，运维人员可直接通过目视信号快速定位需维护的传动点位，避免故障扩大。从结构布局来看，整套装置采用分体式同轴安装设计，检测端主体嵌套在半剖结构的链轮组件内侧，链轮采用两件对合的分体结构，无需拆解原有传动轴即可完成检测组件的加装，轴套位置预留了导线走线槽，所有连接导线可沿轴端的走线凹槽排布至外侧的接线端子，避免运行过程中导线与运动链节发生剐蹭磨损；触发推件的行程可通过尾部的调节螺母调整，适配不同节距、不同运行速度的链传动场景，

　　触发阈值可根据链条的允许伸长率（通常为原节距的3%）灵活设定，避免误触发或触发滞后。装置的安装边界充分考虑了现有工业场景的适配性，主体检测单元的径向尺寸不超出链轮齿顶圆直径12mm，轴向厚度控制在单节链条宽度的1.5倍以内，可直接安装在链轮侧方的机架预留孔位，通过两个M6的安装螺栓即可完成固定，无需额外加装支撑支架；指示单元采用独立外置式设计，可通过导线延伸至设备操作面板侧，指示灯采用标准工业级24V供电，可直接接入设备现有PLC的IO端口，实现磨损信号的远程采集与连锁停机控制。整套结构没有复杂的精密传感元件，核心触发部件采用纯机械结构配合通用微动开关，抗油污、抗粉尘能力强，可适配矿山、输送线、农机等多粉尘、多油污的恶劣工况，

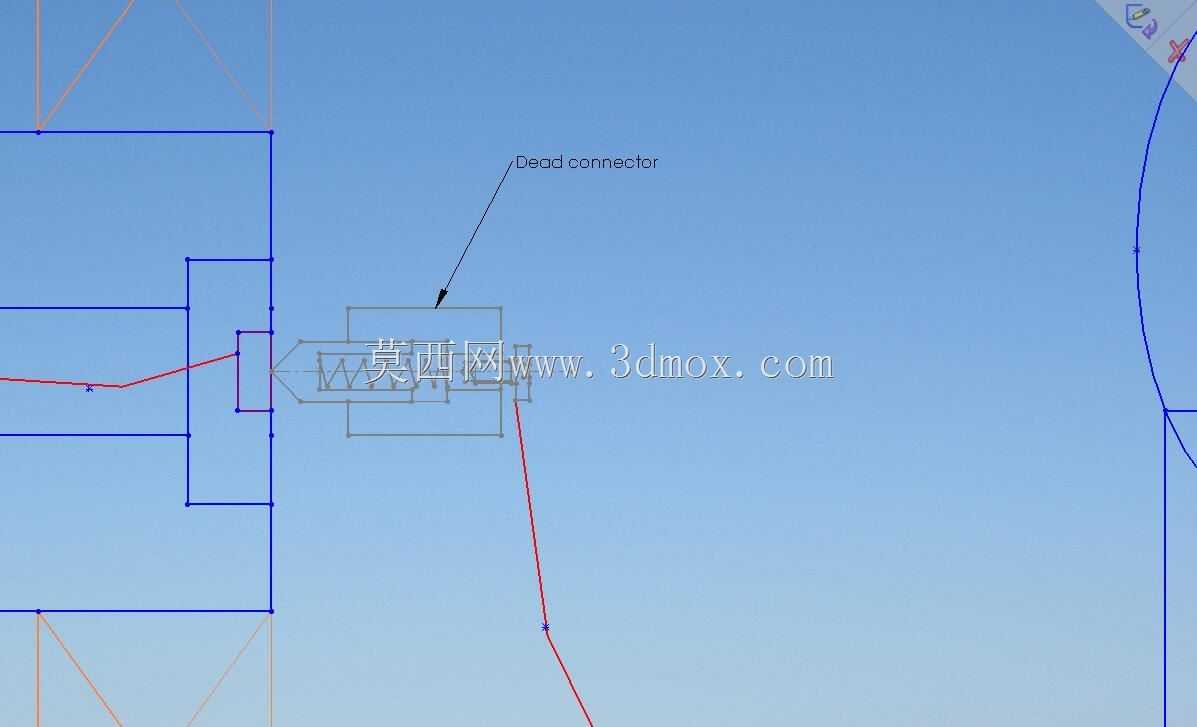

　　相比光电式、磁电式链条检测装置，抗干扰能力更强，后期维护仅需定期检查弹簧预紧力与触点状态即可，维护成本极低。设计过程中针对链传动运行中的振动问题做了专项优化，触发推件的导向面采用耐磨铜套做滑动支撑，弹簧刚度经过匹配计算，可过滤正常运行中的小幅振动位移，仅当链条伸长量达到设定阈值时才会触发开关动作，大幅降低了误报概率；导线连接位置采用Dead connector做密封处理，避免油污侵入造成的接触不良，轴承位置采用自带密封的深沟球轴承，支撑检测端的转动部件，长期运行无需额外加注润滑脂。
