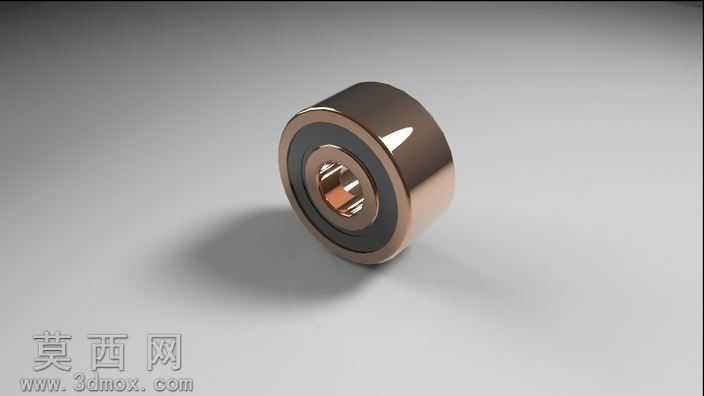

双列角接触球轴承3200结构三维建模

本作品为双列角接触球轴承3200的三维参数化建模成果，建模过程严格遵循轴承实际尺寸规范，对应规格为内径10mm、外径30mm、厚度14.3mm的双列接触结构。建模阶段首先以旋转凸台特征构建轴承内圈、外圈的基础基体，精准还原内圈外侧、外圈内侧的双滚道曲面轮廓，滚道的曲率半径、接触角角度完全匹配角接触轴承的设计标准，确保能够模拟承受径向与双向轴向联合载荷的结构特性。滚动体部分采用圆周阵列特征完成两列钢球的排布，每列钢球的球心位置、直径参数经过精确计算，保证钢球与内外滚道的接触位置符合设计要求，同时构建保持架结构，对钢球进行均匀分隔，还原保持架兜孔对滚动体的限位约束形态，避免滚动体在运转过程中发生相互摩擦或位置偏移。建模过程中对各零件的配合关系进行了严谨定义：内圈与轴的配合面、外圈与轴承座的配合面均设置为圆柱面同轴配合，钢球与滚道之间设置相切配合，保持架与钢球之间设置合理的间隙配合，完整还原轴承实际装配的约束逻辑，可直接用于后续的装配干涉检查、运动仿真分析。材质渲染阶段，针对轴承不同部件的实际材质赋予对应材质属性：内外圈与钢球采用高铬轴承钢材质，调整材质参数还原金属淬火后的银灰色金属光泽，添加细微的表面磨削纹理，体现轴承零件精加工后的表面质感；保持架根据常用冲压钢保持架的特性，赋予略带哑光的金属材质，区分于滚动体与套圈的高光质感；密封圈部分采用黑色丁腈橡胶材质，调整材质的粗糙度与反光度，还原橡胶件的哑光弹性质感。整体渲染采用柔和的环境光搭配定向补光，清晰展现轴承的分层结构与各部件的轮廓边界，通过半透明辅助显示的方式可直观呈现内部双列钢球的排布结构，方便使用者快速理解角接触球轴承的内部构造。设计思路上以工程实用性为核心，所有特征均采用参数化驱动方式构建，使用者可通过修改关键尺寸参数快速生成同系列不同规格的双列角接触轴承模型，模型的几何精度满足机械设计装配、运动仿真、工程出图的使用要求，可直接导入各类三维装配场景中作为标准机械零部件使用，无需额外进行几何修复或结构调整。
