Sesino APL170型风冷式油冷却器结构设计

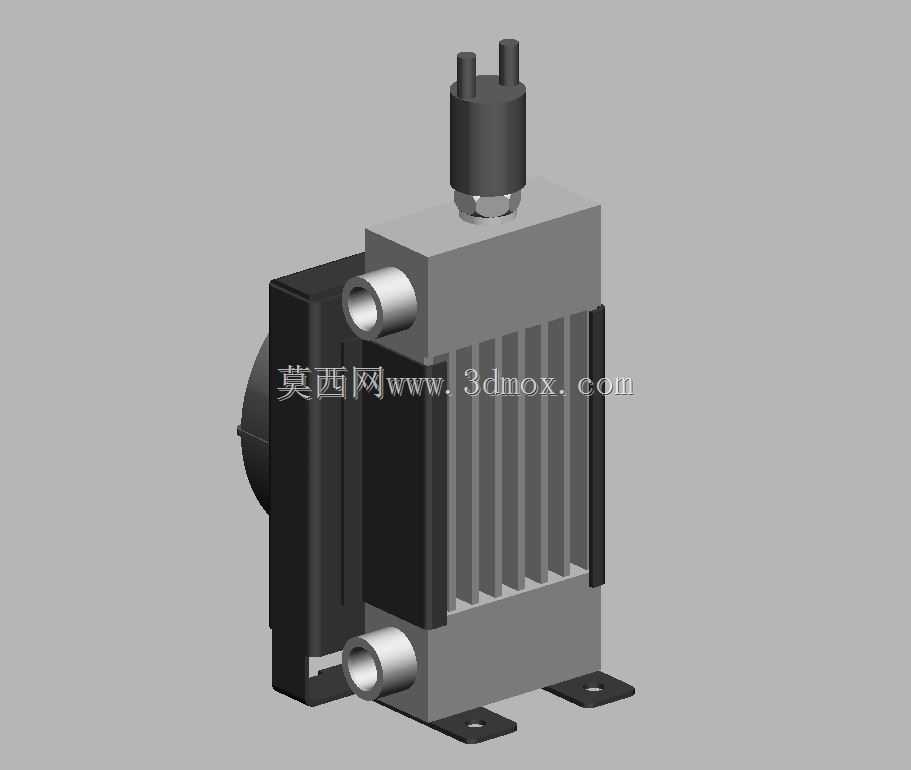

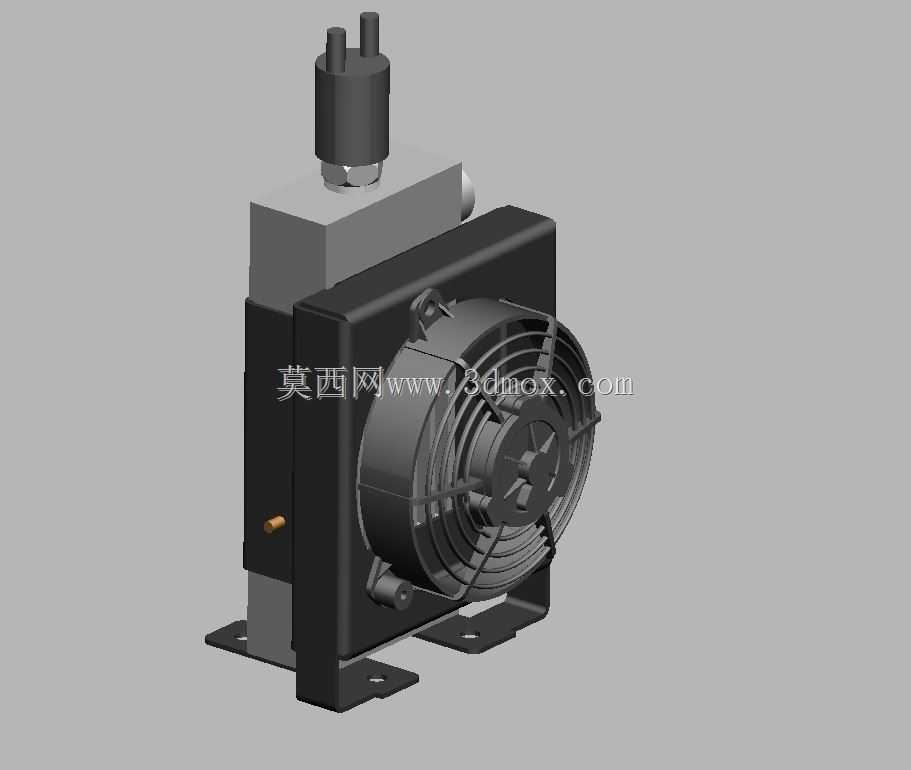

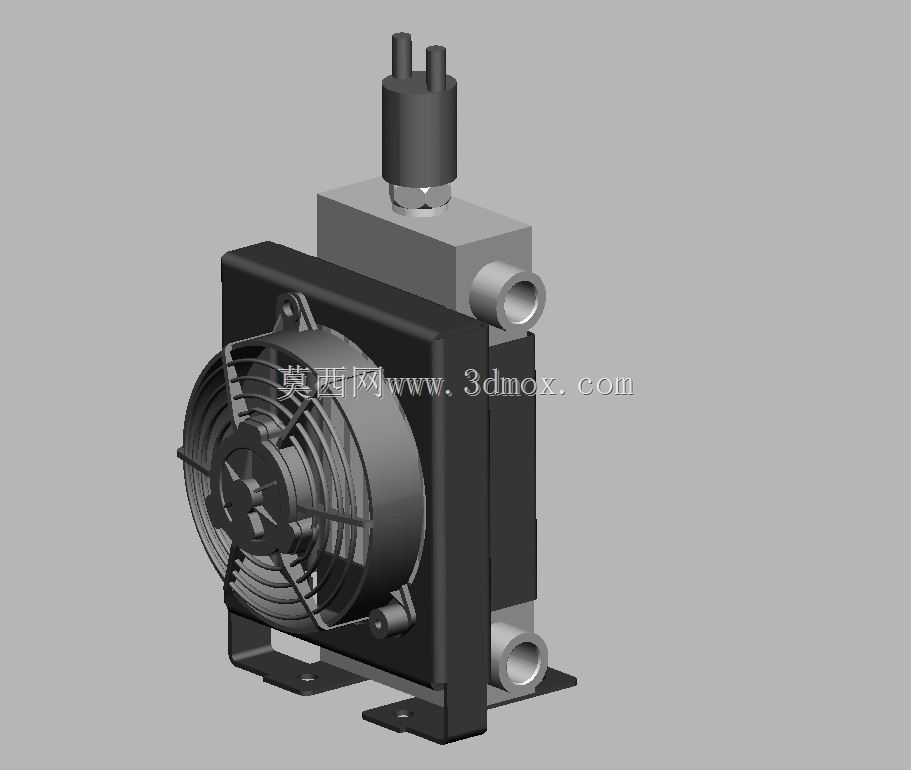

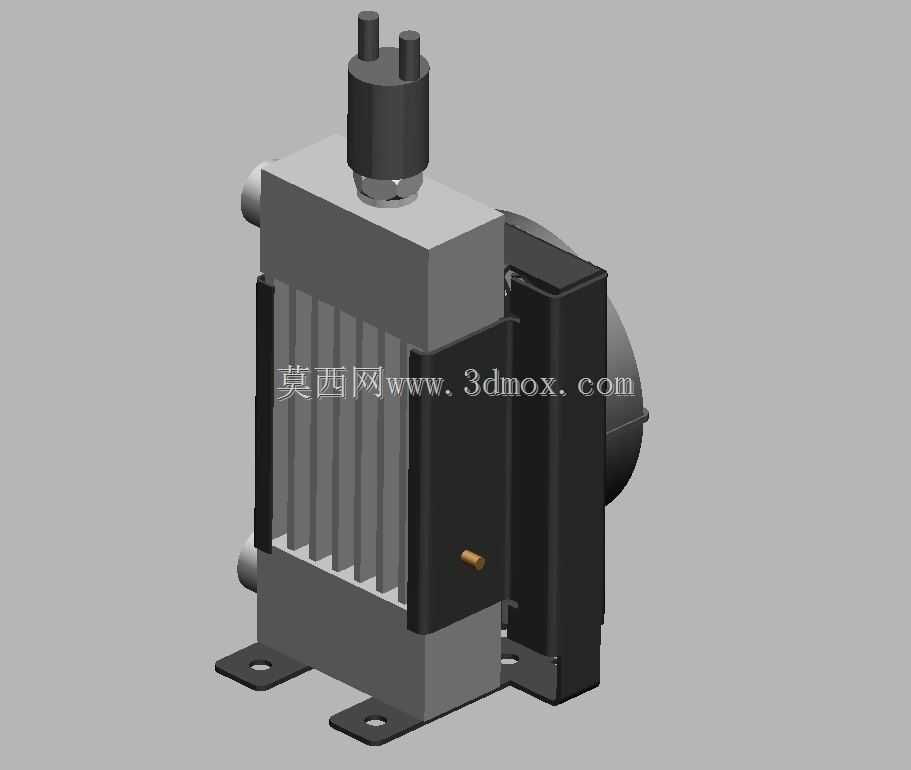

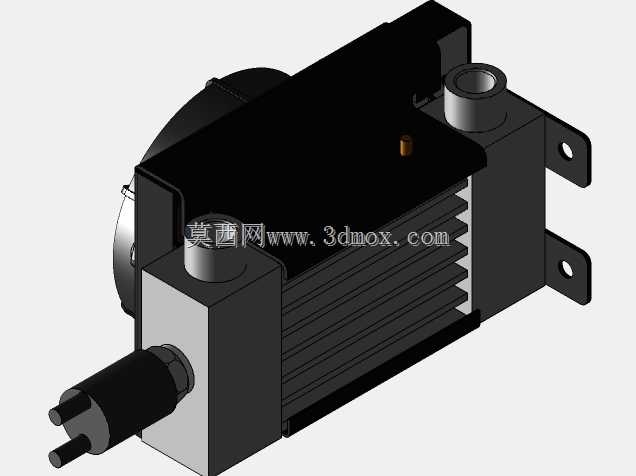

在液压系统、润滑系统的长期运行过程中，油液因泵组容积损失、阀件节流发热、摩擦副做功生热等因素持续升温，一旦油温超出设备允许的工作区间，会直接导致油液粘度下降、密封件加速老化、摩擦副油膜破坏引发异常磨损，严重时甚至会造成控制阀卡滞、执行元件动作失准等故障，而这款风冷式油冷却器正是针对这类工况开发的油温控制部件，无需外接冷却水源，依靠强制风冷完成油液热量置换，特别适配移动工程设备、野外作业液压站、无集中供水条件的车间设备等场景使用。从结构布局来看，该冷却器采用板翅式换热芯体搭配轴流风机的集成化设计，换热芯体为铝合金真空钎焊结构，内部设置多道交错排布的油流通道与空气流道，油液从侧面的两个通油接口进出芯体，在流道内折流过程中通过翅片将热量传导至外侧的空气侧翅片，轴流风机直接固定在芯体的迎风面，运行时驱动环境空气高速冲刷空气侧翅片，将流动空气作为热交换介质带走芯体蓄积的热量，完成油液的降温过程。顶部设置的接线与阀组集成模块，整合了风机供电接线端子与可选配的温控阀接口，温控阀可根据出油温度自动控制风机启停，在油温未达到设定阈值时风机不启动，降低无意义的能耗与运行噪音，油温升高到设定值后风机自动投入运行，实现油温的闭环控制。安装结构方面，冷却器底部设置了两个带安装孔的L型固定支脚，支脚与芯体框架采用螺栓连接，安装时可根据设备布局调整支脚的固定方向，适配水平安装、侧挂安装等不同的装配需求，安装孔的孔径与孔距匹配常规液压站的安装位尺寸，不需要额外制作转接支架即可完成装配。通油接口采用标准内螺纹连接形式，接口位置分别设置在芯体侧部的上下两端，上进下出的流道设计符合油液的流动特性，可避免芯体内残留空气形成气阻，影响换热效率与油液流动的顺畅性。设计过程中重点考量了不同工况下的适配性，换热芯体的翅片密度经过多轮仿真优化，在保证通风阻力处于风机合理工作区间的前提下，尽可能提升换热面积占比，平衡散热效率与风阻、重量之间的关系；风机的选型匹配了芯体的风阻特性，保证在额定转速下可以提供足够的风量穿过芯体，同时风机的防护等级适配工业场景的多粉尘环境，轴承采用长寿命润滑设计，可满足长期连续运行的寿命要求。在实际选型应用中，需要结合系统的发热量、目标油温控制值、环境最高温度等参数核算所需的换热功率，该结构的冷却器换热效率受环境温度影响较大，在高温高湿环境下使用时需要预留足够的换热余量，同时安装时需要保证风机的进风侧与出风侧留有足够的通风空间，避免热风回流导致散热效率下降；油侧的工作压力适配常规中低压液压系统的压力范围，在高压系统中使用时需要在回油管路设置背压保护，避免压力脉冲冲击损坏换热芯体的钎焊结构。从三维建模的角度来看，该模型完整还原了冷却器的所有外部结构特征，包括换热芯体的外形轮廓、风机的防护网与扇叶结构、顶部阀组的外形、底部安装支脚的结构与安装孔位置、通油接口的尺寸与位置，可直接用于液压站三维装配、设备管路布局设计时的干涉检查，也可作为同类风冷冷却器结构设计的参考原型，建模过程中对翅片等细密结构做了合理的简化处理，在保证外部装配尺寸准确的前提下降低了模型的面片数量，提升大装配场景下的软件运行流畅度。
