多构型强化换热翅片结构设计

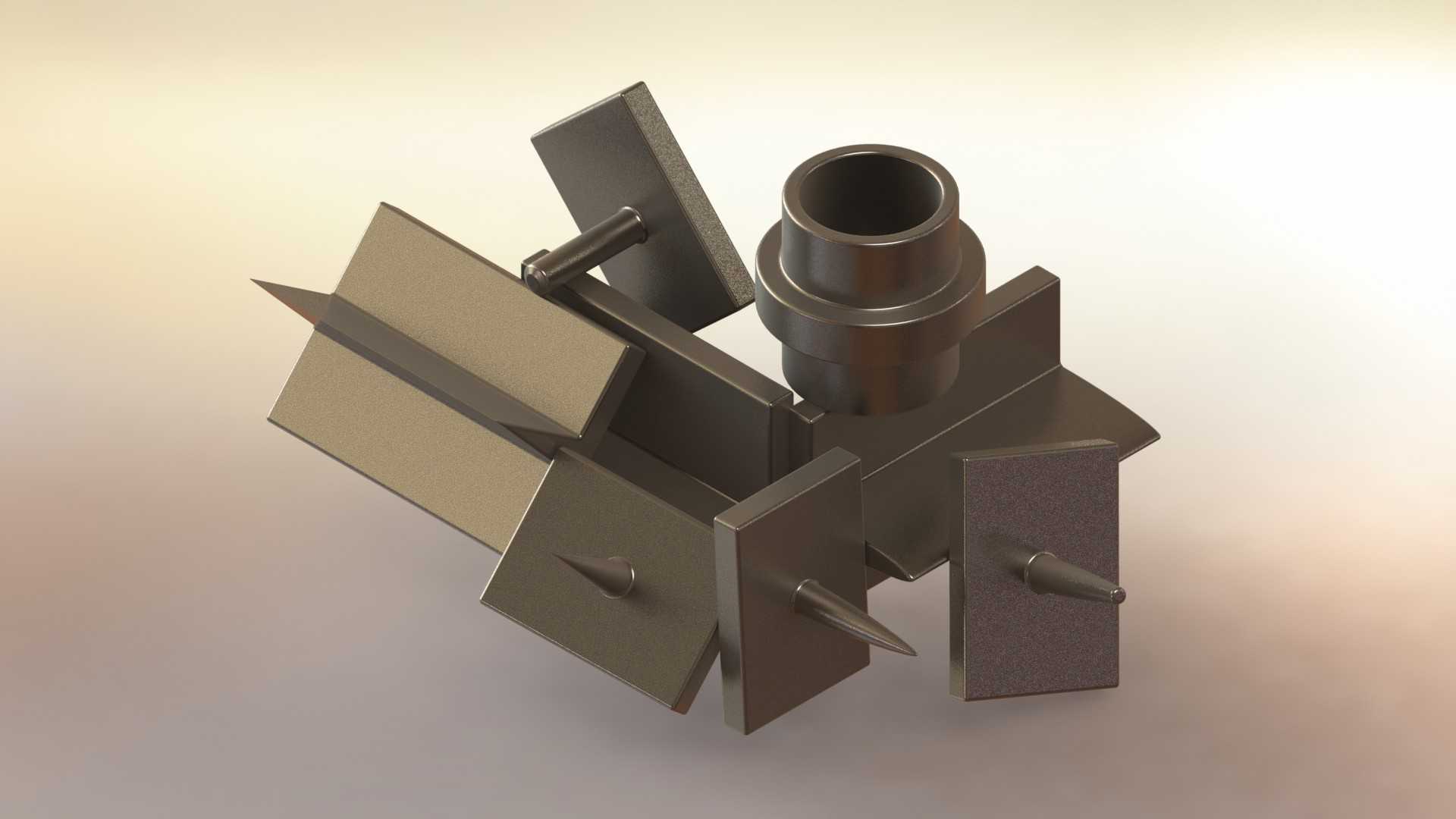

　　在工业换热场景中，翅片作为拓展换热面积、强化传热效率的核心元件，广泛应用于空冷器、散热器、余热回收装置等各类换热设备中，不同构型的翅片适配不同的流体工况、换热温差与安装空间要求，其结构设计直接决定整套换热系统的能效表现与运行稳定性。本次设计的多构型翅片组件，针对常规平直翅片在低流速工况下换热边界层厚、扰流效果弱的痛点，采用多种异形翅片组合排布的结构形式，打破流体在翅片表面形成的稳定层流边界层，在不显著提升流阻的前提下提升整体换热系数。从结构布局来看，组件中心设置标准圆柱连接基座，基座内壁预留适配主流换热管外径的安装公差，可直接套接在常规规格的圆形换热管外壁，基座与翅片采用一体化连接结构，避免接触热阻对传热效率的损耗，

　　安装时仅需将基座套入换热管后采用胀接或焊接方式固定即可，无需额外的连接辅件，适配现有换热设备的改装升级需求。不同构型的翅片沿基座周向错落排布，其中平直矩形翅片承担基础换热面积拓展功能，其厚度根据常用换热翅片的冲压工艺特性设定，既保证足够的结构刚度避免运行中受流体冲击产生形变，又控制金属耗材用量平衡制造成本；带尖刺凸起的异形翅片主要承担扰流功能，尖刺结构沿流体流动方向错落设置，当换热流体掠过翅片表面时，尖刺会持续切割流体边界层，诱导流体产生局部微涡流，让靠近翅片壁面的低温流体与中心区域的高温流体充分混合，减薄热边界层厚度，提升近壁区的换热效率。设计过程中针对翅片的排布角度做了多轮迭代，相邻翅片之间的流道宽度经过流场仿真验证，

　　既避免流道过窄导致流阻大幅提升、增加风机或泵的功耗，也防止流道过宽导致流体短路、无法充分与翅片表面接触换热。不同构型翅片的投影面积经过匹配计算，保证周向各个方向的换热能力均匀，避免出现局部换热死区。从安装边界来看，整套翅片组件的最大外轮廓尺寸适配常规管排间距的换热器管束，安装后不会与相邻换热管的翅片产生干涉，可直接替换原有常规平直翅片，用于老旧换热设备的能效提升改造，也可直接配套新设计的换热管束使用。在实际应用场景中，这类组合式翅片尤其适配空气侧换热的工况，比如工业厂房的通风散热散热器、动力设备的空冷单元、低温余热回收装置的换热组件，在流体流速较低的自然对流或低风速强制对流场景下，

　　其扰流结构带来的换热效率提升效果比常规平直翅片高20%以上，同时因为翅片与基座一体化成型，结构稳定性更强，长期运行在含尘气流环境中也不易出现积灰搭桥的问题，尖刺结构还能在气流冲刷时产生微振动，减少表面积灰附着，降低运维清理的频次。设计时也充分考虑了加工工艺可行性，所有翅片的弯折角度、凸起高度都符合常规金属冲压工艺的加工范围，不需要特殊的成型模具，采用常用的铝、铜或不锈钢板材即可一次冲压成型，基座部分可采用冲压焊接或整体铸造成型，适合批量生产制造。针对不同的换热工况，还可以通过调整翅片的间距、尖刺的高度与排布密度，适配不同的换热温差、流体洁净度与流阻要求，比如在含尘量较高的烟气余热回收场景中，可适当加大翅片间距、降低尖刺密度，减少积灰堵塞风险；在洁净空气的散热场景中，可缩小翅片间距、增加尖刺数量，进一步提升换热面积与扰流效果。整套结构没有复杂的活动部件，运行过程中无额外损耗，可靠性远高于带转动扰流元件的换热结构，适合长期连续运行的工业换热场景。
