带卡槽结构的分体式圆环零件设计

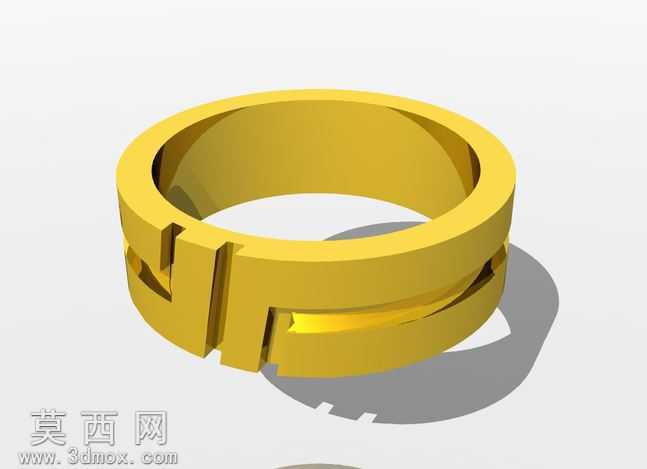

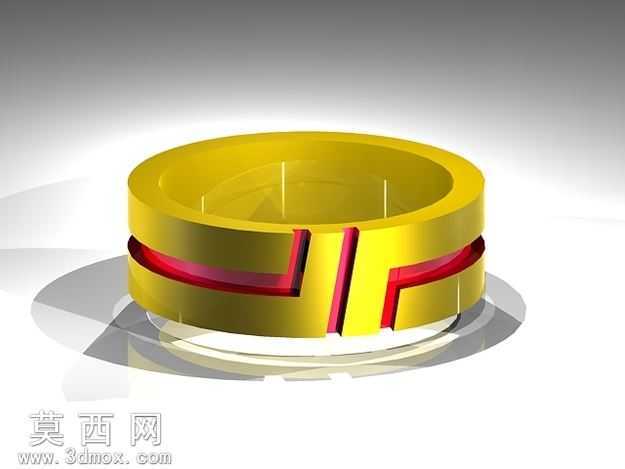

该圆环零件采用三维参数化建模方式完成整体设计，建模过程中首先以基准轴为中心绘制环形基础轮廓，通过拉伸凸台命令生成圆环的主体基体，保证内外圆的同轴度公差符合机械零件的常规设计要求。针对零件外侧的分体卡槽结构，建模时先在基准面上绘制卡槽的截面轮廓，通过拉伸切除命令生成单侧卡槽，再依托环形阵列功能完成其余卡槽的均匀排布，确保各卡槽的角度、深度尺寸完全一致，避免出现装配错位的问题。零件采用上下分体的双层环形结构设计，两层圆环之间预留了均匀的装配间隙，可适配对应规格的环形密封件或者卡接配件，外侧的斜向卡槽结构可实现与外部构件的快速卡合定位，无需额外的紧固件即可完成初步装配，能够有效提升装配作业的效率。材质渲染阶段采用哑光深灰金属材质，模拟经过喷砂处理的合金钢材质感，调整材质的粗糙度、反光度参数，让零件表面呈现出细腻的磨砂金属效果，同时添加柔和的环境光与定向光源，突出卡槽、分层结构的轮廓细节，清晰展现各部分的结构特征。设计过程中充分考虑零件的加工可行性，所有转角位置均设置了合理的工艺圆角，避免应力集中的问题，各切除特征的拔模角度符合常规机加工或者注塑成型的工艺要求，既保证结构的功能性，也兼顾后续生产制造的便利性。整体结构紧凑，环形主体的壁厚经过合理计算，在保证结构强度的前提下尽可能控制零件重量，外侧的卡槽采用等宽设计，可适配多种同规格的配套连接件，具备较好的通用适配性，能够应用在需要环形定位、卡接装配的机械结构场景中。
