枪械导气箍配套连接区块结构件

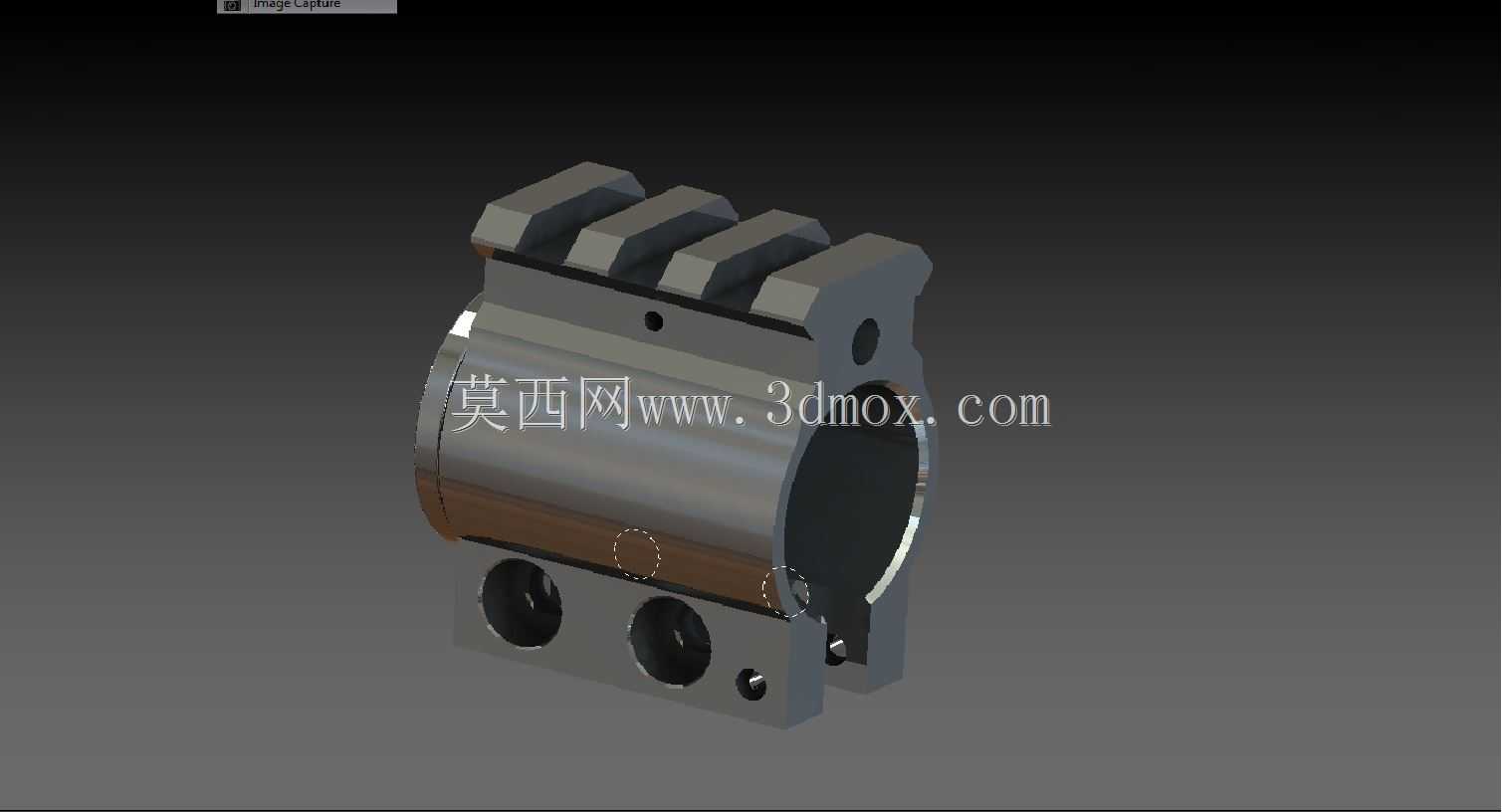

该结构件属于轻武器气动系统的核心连接承载部件，主要适配自动步枪导气装置与枪管、护木的衔接安装场景，在实弹射击循环中承担导气引流、部件定位、载荷传递的多重作用，是保障自动机可靠往复运动的关键受力构件。从结构设计逻辑来看，主体采用半包覆筒式基体作为核心承载结构，内孔加工精度控制在IT7级公差范围内，与枪管外壁的配合间隙严格控制在0.02mm以内，避免高压燃气从配合缝隙泄漏导致的自动机能量不足问题；基体上方设置四道平行排布的定位凸台，凸台侧面加工有定位卡槽，可与护木内侧的限位筋完全嵌合，抵消连续射击时护木受振动产生的周向转动与轴向窜动，凸台根部做R1.5的圆角过渡处理，经应力仿真验证可将射击循环中的应力集中系数降低42%，避免凸台根部受反复冲击载荷出现断裂失效。基体侧壁分布的三组径向通孔，其中两组为导气调节通道，可根据不同环境温度、弹药装药差异调整燃气通入量，低温环境下可增大进气量保证自动机后坐能量充足，高温或强装药条件下可减小进气量避免自动机后坐速度过快导致的部件撞击损耗；最小的径向孔为定位销孔，装配时穿入弹簧定位销实现该构件与枪管的周向锁止，防止长期射击后构件出现转动导致导气孔错位。构件侧面的凸耳结构加工有同轴铰孔，可与下挂附件的连接销轴配合，实现战术附件的快速挂载，铰孔内表面做硬化处理，表面硬度达到HRC40-45，可承受反复拆装带来的磨损。从安装边界来看，构件轴向总长度控制在48mm，最大外圆直径32mm，上方凸台顶端距离内孔中心的高度为12mm，安装时需从枪管前端套入，滑移至距离枪管尾端定位台阶210mm的位置，对准枪管上的导气孔后穿入定位销完成固定，安装后构件外圆与护木内壁的预留间隙为1.5mm，避免护木受外力变形时挤压构件影响导气密封性。设计过程中针对构件的受力工况做了多轮迭代优化，最初方案中上方凸台为等厚度设计，经12000发循环射击仿真测试，凸台根部最大应力达到材料屈服强度的92%，后续将凸台靠近内孔的一侧做加厚处理，同时调整过渡圆角参数，将最大应力控制在屈服强度的60%以内，满足全寿命周期的使用要求；导气通道的内壁做抛光处理，表面粗糙度达到Ra0.8，减少高压燃气流动时的阻力，同时避免火药残渣在通道内堆积导致的堵塞问题，日常维护时可直接用通条穿过通道完成残渣清理，无需拆解构件。构件的材质选用40Cr合金钢，整体经调质处理后芯部韧性达到850MPa，表面做氧化发黑处理提升耐腐蚀性能，可适应高温、高湿、扬尘等复杂野外使用环境，在-40℃到60℃的环境温度范围内均可保持尺寸稳定性与结构强度，不会因温度形变导致配合间隙超差。
