AR系列枪械配套可调式气块结构设计

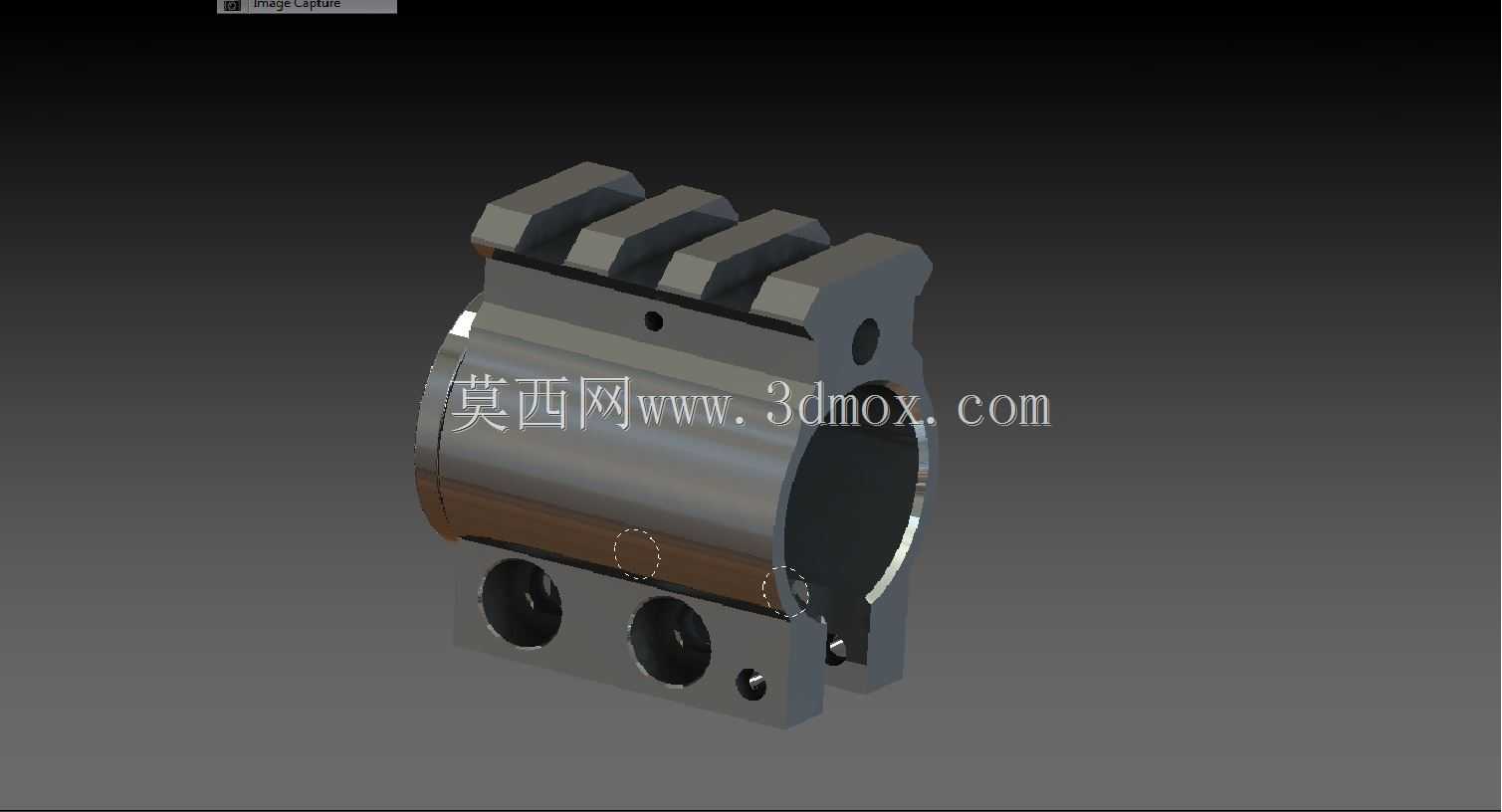

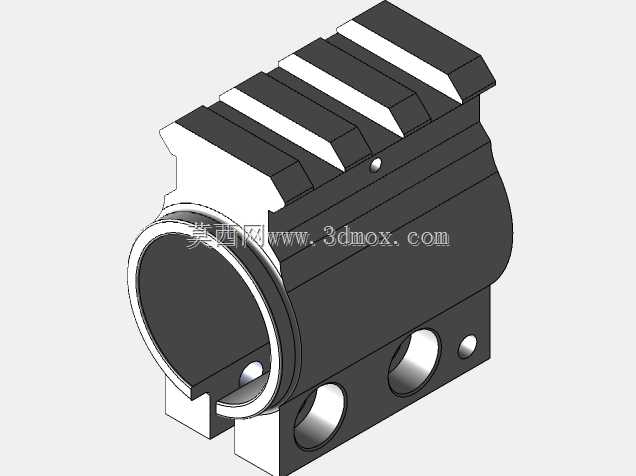

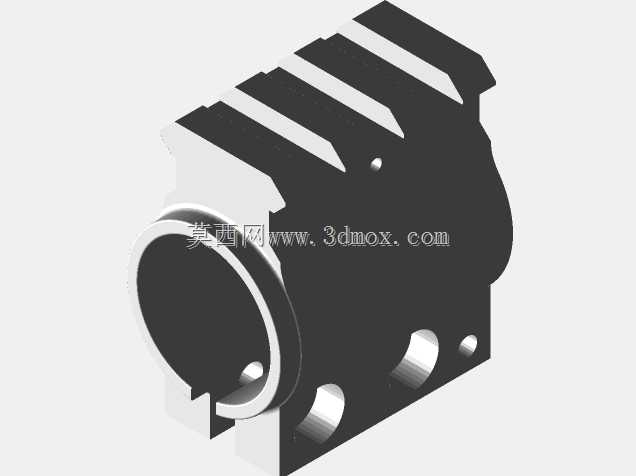

在轻武器导气系统的配套构件设计中，气块是承担火药燃气导流、自动机动作动力调节的核心承载部件，这款适配AR-308平台的气块结构，主要面向民用射击运动、战术装备改装的实际应用场景，安装在枪管导气孔对应的轴向位置，将枪管内导出的高压火药燃气按设定流量送入导气管，推动枪机框完成后坐、抽壳、供弹的自动循环动作，同时可通过不同孔径的燃气通道档位，适配不同装药规格的弹药、不同长度的枪管配置，避免过量燃气导致的自动机撞击损坏，或是燃气压力不足引发的循环故障。从结构设计逻辑来看，这款气块采用分体式抱紧安装结构，主体为半开放的圆柱抱紧面，与枪管外圆的配合公差控制在h7级别，安装时通过侧面的锁紧螺钉施加径向抱紧力，无需在枪管上加工额外的定位销孔，可沿枪管轴向微调位置，对准导气孔后完成锁紧固定，降低了枪管改装的加工难度，也避免了孔位加工误差带来的燃气泄漏问题。气块上部设置了四组平行的散热鳍片结构，在连续射击过程中，鳍片可增大与空气的接触面积，快速导出燃气传递到构件上的热量，避免气块温度过高引发的材料强度下降、 adjacent 密封件老化失效问题，同时鳍片的棱角结构也可作为皮卡汀尼附件安装的定位基准，部分改装场景下可直接在鳍片平面加工螺纹孔，安装小型战术附件。气块侧面设置了三个不同直径的燃气调节孔，配合端部的旋转调节塞，可实现三档燃气流量切换：大孔径档位适配消音器安装场景、低膛压亚音速弹药使用，保证自动循环有足够的动力输入；中孔径档位为常规全装药弹药的标准档位，兼顾自动机动作可靠性和构件使用寿命；小孔径档位适配高膛压竞赛级弹药，减少自动机后坐速度，降低射击时的可感后坐力，提升连续射击的精度表现。从安装边界尺寸来看，气块的抱紧内孔直径适配AR-308平台常用的0.75英寸外径枪管，整体轴向长度控制在42mm，径向最大高度不超过28mm，安装后不会遮挡枪管上方的机械瞄具视线，也不会与护木的内壁产生干涉，适配市面上多数主流的AR-308规格浮置护木。气块下端设置了两个定位凹坑，与导气管的安装座配合时可快速对准导气通道，减少安装时的调试工作量，端部的旋转调节塞采用弹簧钢珠定位结构，档位切换时会产生清晰的档位反馈，射手可在戴战术手套的状态下完成档位切换操作，无需额外工具辅助。在材料选型的适配设计上，这款气块的结构预留了足够的壁厚余量，既可以采用4140合金钢经调质、发黑处理制作，满足高强度连续射击的使用需求，也可以采用7075铝合金经硬质阳极氧化处理，降低构件整体重量，适配轻量化竞赛枪械的改装需求，两种材料的加工余量在三维结构中都做了预留，不需要额外修改结构即可切换加工工艺。气块的所有棱角位置都做了R0.5的倒角处理，既避免了安装时的锐边划伤问题，也减少了射击过程中应力集中导致的构件开裂风险，燃气通道的内壁做了抛光处理，降低火药燃气残渣的附着概率，日常维护时只需用毛刷即可清理通道内的积碳，不需要复杂的拆解操作。
