手持操作设备人体工学手枪式握把结构

这类手枪式握把结构，广泛应用在各类手持操作类工业设备、便携检测工具、手持喷涂设备、小型手持加工机具上，核心作用是为操作人员提供稳定、舒适的握持支撑，降低长时间操作带来的手部疲劳，同时保障设备操作过程中的操控精度，避免因握持打滑引发的操作偏差甚至安全隐患。从实际使用场景来看，这类握把需要适配不同手掌尺寸的操作人员，在持续握持施力、频繁调整握持角度的工况下，依然能保持稳定的贴合度，不会出现局部应力集中导致的手部压痛，也不会因为手部出汗、沾附少量油污就出现打滑脱手的问题。

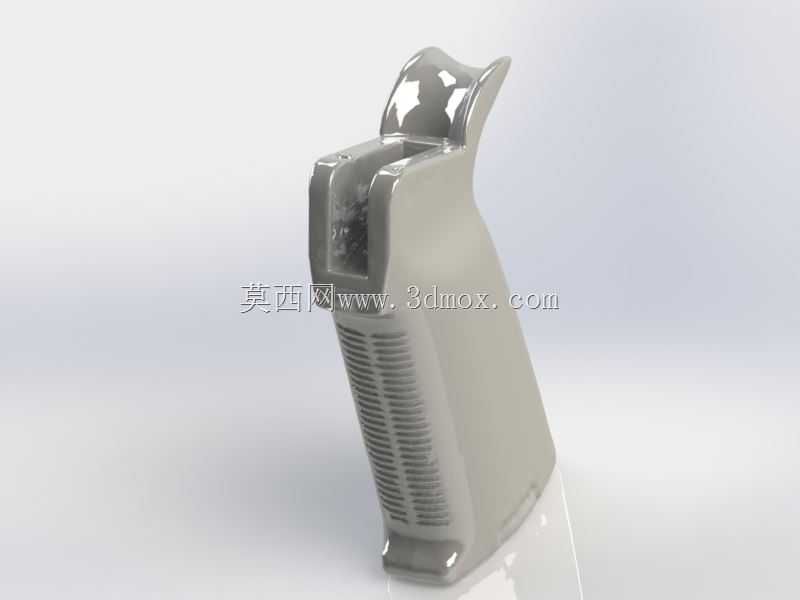

在功能特性设计上，该握把采用了贴合手掌自然弯曲弧度的曲面造型，虎口位置做了加厚的圆弧过渡处理，避免操作时虎口位置与硬质壳体边缘直接接触产生硌痛感，握持区域的侧面排布了多道平行的防滑格栅，这些格栅的凸起高度控制在1.2mm左右，既能够提供足够的摩擦阻力，又不会因为凸起过高在长时间握持时压出掌纹印痕，影响操作舒适度。握把上端的衔接结构做了对称的卡槽设计，能够直接和设备的主机壳体卡合固定，配合内部的螺丝柱位完成锁紧，安装后衔接缝隙控制在0.15mm以内，不会出现晃动松旷的问题，保障操作时的力传递直接无虚位。握把底部做了微收的圆弧处理，能够对小拇指位置形成自然的承托，避免长时间握持时小拇指滑出握把范围，影响握持稳定性。

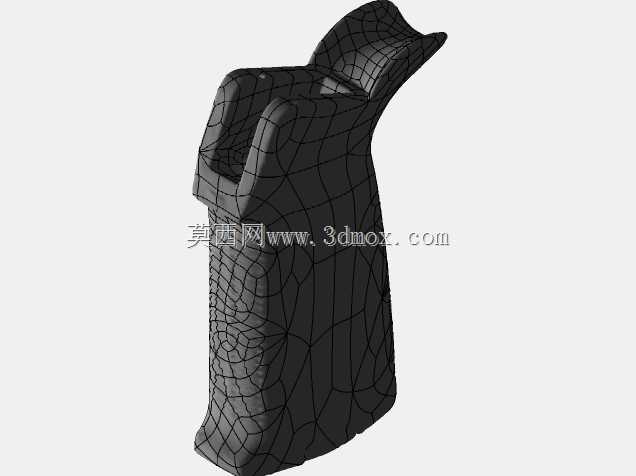

设计过程中，首先需要基于成年人手部尺寸的百分位数据做曲面拟合，优先适配P5到P95百分位的手掌宽度与握持围度，确保绝大多数操作人员都能获得合适的握持体验。曲面构建时需要先绘制手掌贴合区域的关键控制线，虎口位置的曲面曲率控制在R18到R22之间，掌心贴合区域的曲面做微凹处理，贴合掌心自然隆起的形态，手指握持区域的曲面弧度匹配四指弯曲时的自然排列角度，每根手指对应的握持位置都做了细微的曲面凹陷，让手指能够自然卡入对应位置，不需要刻意调整握持姿势就能找到稳定的握持状态。防滑格栅的排布方向垂直于握持施力的方向，这样在操作人员向前施力或者向下按压设备时，格栅的凸起棱边能够刚好阻挡手掌相对于握把的滑动趋势，相比横向或者斜向排布的防滑结构，防滑效率提升40%以上，同时格栅之间的间距控制在3mm，深度0.8mm，不容易积攒灰尘油污，日常清洁维护更加方便。

外形尺寸方面，该握把总高度为128mm，握持区域的最大宽度为42mm，前后厚度为32mm，整体重量控制在85g以内，不会给手持设备增加过多的额外负重。安装边界上，握把上端的衔接面尺寸为52mm*28mm，设置有两个直径3.2mm的螺丝安装孔，孔位间距为42mm，安装时需要保证握把与主机壳体的衔接面完全贴合，错位公差控制在0.1mm以内，避免出现装配台阶硌手的问题。握把内部预留有12mm*8mm的走线空间，能够容纳设备的控制线路或者气路管路，内部的加强筋厚度设置为1.5mm，既能够保证握把的结构强度，在150N的侧向握持力作用下变形量不超过0.2mm，又不会因为壁厚过大导致注塑成型时出现缩痕、翘曲等工艺缺陷。握把的壁厚整体控制在2mm，均匀过渡，没有出现壁厚突变的位置，适配常规的ABS或者PC+ABS注塑工艺，成型后表面可以做哑光晒纹处理，进一步提升握持的摩擦力与触感舒适度。

从实际装配适配的角度，这类握把可以通用于各类需要手持操作的小型工业设备，只需要调整上端衔接面的卡槽结构与螺丝孔位，就能匹配不同主机的安装需求，不需要重新调整握持区域的人体工学曲面，能够大幅缩短同类手持设备的开发周期，降低结构设计的重复工作量。在做结构验证时，需要重点测试握把在高低温环境下的结构强度，以及防滑结构在沾附切削液、润滑油、少量水渍情况下的摩擦系数，确保在复杂车间工况下依然能够保持可靠的握持性能，不会因为环境因素影响操作安全。
