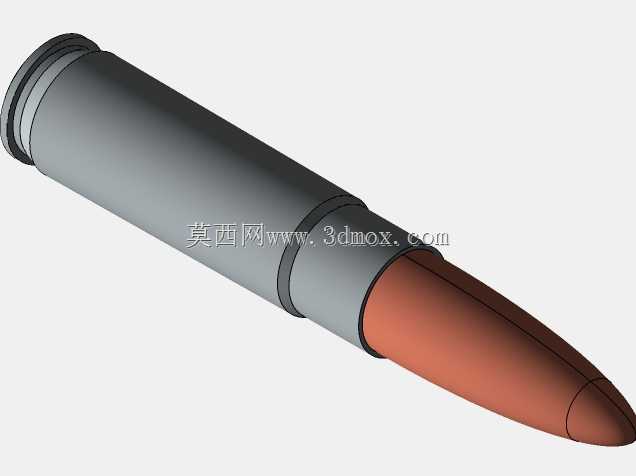

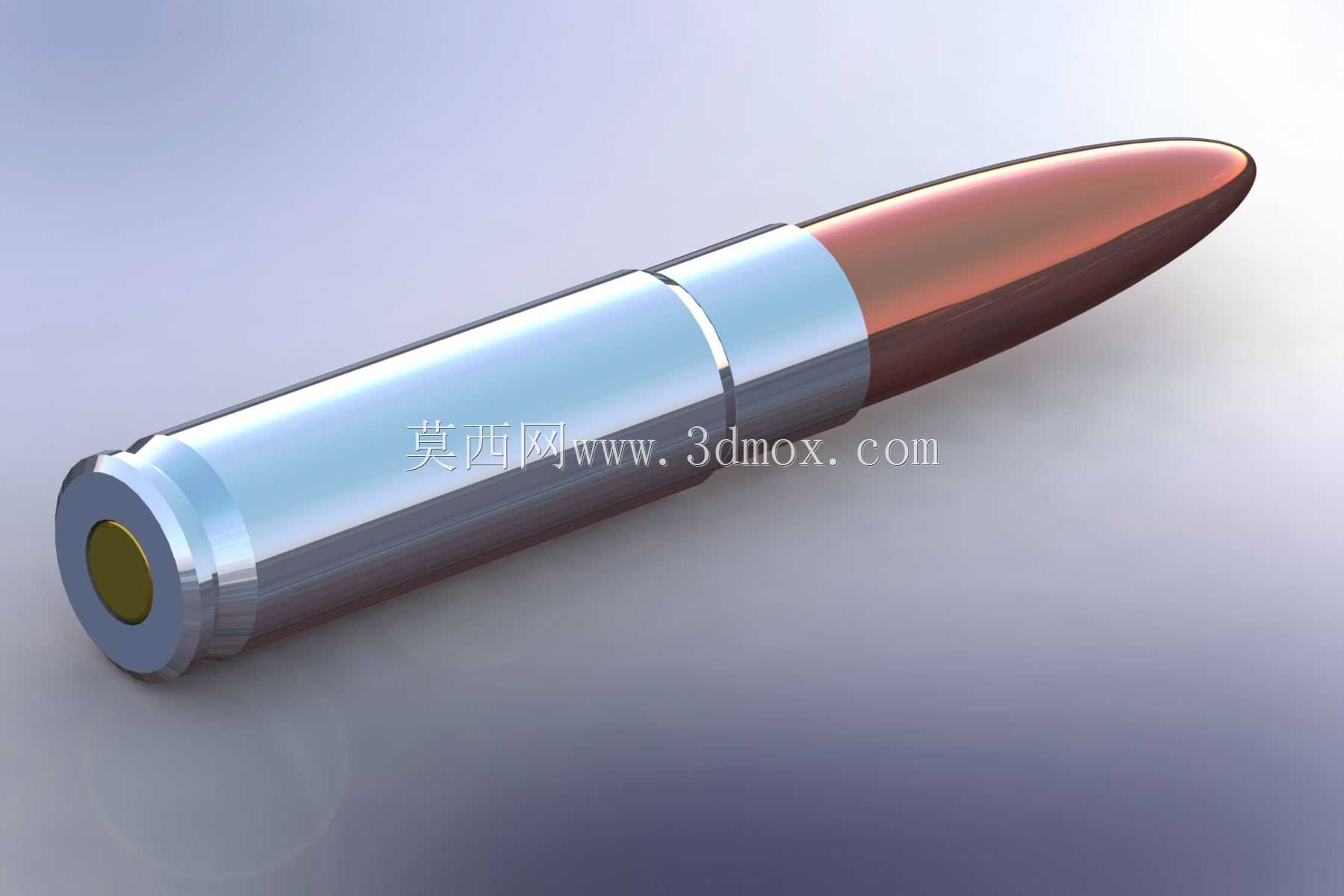

7.62x51北约标准步枪弹药结构

在轻武器装备的研发、教学以及战术模拟训练场景中，弹药结构的精准三维还原是不可或缺的技术支撑，7.62x51毫米北约标准弹作为全球范围内应用极广的全威力步枪弹，其结构模型可覆盖从弹道仿真分析、枪械供弹机构匹配验证到军工科普教学等多维度的工程需求。这类弹药的实际用途覆盖了中远距离精确射击、班组火力支援等多个战术场景，对应的三维模型在结构设计阶段需要严格匹配实弹的各部件配合公差，才能为后续的供弹可靠性仿真、内弹道计算提供准确的几何依据。

从产品功能特性来看，该型弹药采用弹头、弹壳、底火、发射药的经典定装弹结构，弹头为铜被甲铅芯结构，外形采用流线型低阻设计，弹尖部分的圆弧曲率经过反复优化，能够在跨音速飞行阶段保持较好的弹道稳定性，减少空气阻力带来的速度衰减。弹壳采用瓶形无凸缘设计，这种结构能够在保证装药容积的前提下，尽可能缩小弹体锥度，适配弹匣、弹链等多种供弹具的排布需求，同时无凸缘的底缘设计能够避免供弹过程中出现底缘勾挂导致的卡弹故障，提升自动循环过程中的供弹可靠性。

在设计思路层面，建模过程中首先需要明确各部件的装配边界：弹壳口部与弹头尾部的过盈配合量需要严格控制，既要保证日常存储、携行过程中弹头不会出现松动移位，也要保证击发后弹头能够顺利脱离弹壳嵌入膛线；底火室与底火的配合尺寸需要匹配击针的突出量，保证击发时底火能够被可靠撞击发火，同时避免击针击穿底火导致的燃气泄漏问题。弹壳内部的药室容积需要严格对应51毫米的弹壳长度设定，装药空间的几何形状会直接影响发射药的燃烧效率，建模时需要还原药室内部的台阶结构，保证发射药装填后的密度分布符合实弹设计参数。

外形尺寸与安装边界方面，该型弹药的整体长度严格控制在71.12毫米，弹壳最大直径为11.94毫米，弹头直径7.82毫米，这些尺寸参数直接决定了其适配的枪械弹膛、坡膛以及供弹坡的几何尺寸。在供弹机构的匹配验证中，弹药的锥度、弹头弧形部长度、弹壳肩部的角度都是关键参数，比如弹壳肩部的17.5度锥角，能够在供弹上膛过程中起到导向定位作用，保证弹药能够顺利进入弹膛完成闭锁。模型还原过程中，弹壳底部的拉壳钩槽尺寸也需要精准复刻，拉壳钩槽的宽度、深度以及边缘倒角，直接关系到抽壳过程中拉壳钩能否可靠勾住弹壳，避免出现滑壳、断壳等故障。

从工程应用的实际场景出发，这类弹药模型不仅可以用于轻武器设计阶段的机构干涉检查，还可以用于弹道仿真中的质量属性计算，通过赋予各部件对应的材料密度参数，能够快速获取弹头的质量、质心位置、转动惯量等关键参数，为外弹道计算提供基础数据。在战术模拟训练系统中，高精度的弹药模型也能够提升虚拟场景的真实感，帮助受训人员熟悉弹药的外形特征、装填操作流程。此外在军工教学场景中，拆解状态的弹药模型可以直观展示各部件的装配关系，帮助学员理解定装弹药的工作原理，从击针撞击底火引燃发射药，到火药燃气推动弹头沿膛线旋转前进的整个过程，都可以依托精准的三维模型进行可视化演示。

建模过程中还需要考虑不同工况下的结构形变模拟需求，比如击发瞬间弹壳在高压燃气作用下的贴膛形变，弹壳材料的塑性变形特性需要在模型中预留对应的仿真接口，保证后续有限元分析时能够准确还原弹壳与弹膛的贴合过程，评估弹壳的强度是否满足膛压要求。弹头部分的被甲与铅芯的配合结构也需要精准还原，这部分结构直接影响弹头命中目标后的变形特性，对于终点效应仿真有着重要意义。
