CZ700枪械木质握把结构三维数模

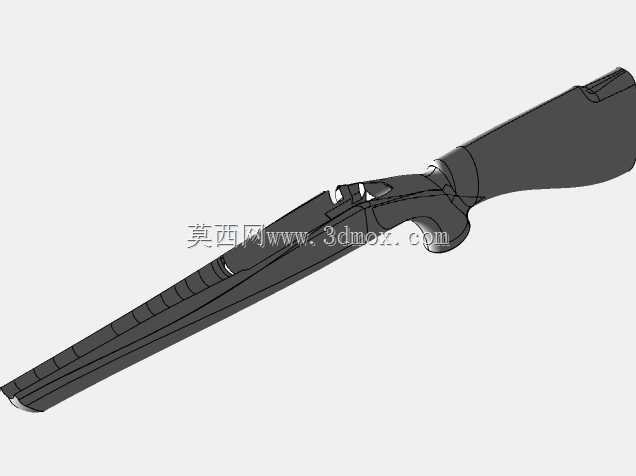

在民用射击运动、狩猎装备以及轻武器配件研发领域，握把作为直接与射手手部接触的核心部件，其结构设计直接影响射击稳定性、握持舒适度与长时间使用的疲劳度，本次呈现的CZ700配套木质握把结构，完全围绕实枪装配边界与实际使用需求完成建模还原。从实际应用场景来看，这类木质握把多用于栓动狩猎步枪与精准射击运动步枪，区别于工程塑料握把的工业化质感，优质硬木材质的握把在低温环境下不会出现粘手、冻手的问题，在高温户外狩猎场景中也能避免汗液导致的打滑问题，同时木材本身的阻尼特性能够吸收部分射击时传递到射手手部的后坐冲量，提升连续射击的可控性。从设计思路层面拆解，该握把的曲面完全贴合成年男性手部自然握持的掌弓轮廓，虎口位置的凹陷深度经过反复适配，确保握持时食指能够自然搭在扳机护圈前方的合适位置，不需要刻意调整手腕角度就能实现自然指向，握把表面的雕刻标识区域做了下沉式结构处理，避免标识凸起在握持时硌手，同时也能保证标识在长期使用摩擦后不会快速磨损。从安装边界来看，握把前端的衔接曲面完全匹配CZ700步枪机匣尾部的安装轮廓，内部预留的金属嵌件安装槽位置与机匣固定孔位完全同轴，装配时不需要额外修配就能实现贴合面零间隙，握把底部的弧度做了收窄处理，既能够适配不同手长的射手握持，也不会在据枪时与射手的小臂产生干涉。从功能特性上看，握把的木质纹理走向顺着握持受力方向排布，建模时还原了实木握把的纤维走向结构，在做有限元受力分析时能够准确模拟木材各向异性的力学特性，握把侧面的防滑纹理区域做了细微的凹凸处理，区别于塑料握把的网格防滑纹，木质握把的细微凹凸不会在手掌出汗时积存汗液，能够持续保持足够的握持摩擦力。在结构细节处理上，握把与枪身衔接的位置做了0.2mm的倒角过渡，避免尖锐棱边在装配时刮伤枪身表面的氧化层，握把内部的减重空腔位置做了加强筋结构，在保证整体重量控制在合理区间的前提下，避免握把在受到侧向撞击时出现开裂问题，握把底部的背带环安装孔位做了金属衬套的预留结构，避免长期使用背带时木质孔位出现磨损扩孔的问题。对于从事轻武器配件设计、射击运动装备研发的结构工程师而言，该三维数模能够直接作为木质握把数控加工的编程参考，也可以作为同类型握把人体工学优化的基准模型，在进行改型设计时，可以直接调整握把的围度、虎口凹陷深度来适配不同手型的用户群体，也可以在现有结构基础上增加可调节的托腮板安装位，拓展产品的适用场景。在实际生产环节，基于该数模生成的加工刀路能够直接适配四轴联动木工加工中心，一次装夹就能完成握把曲面的粗精加工，减少后续手工打磨的工作量，建模时预留的表面处理余量均匀，能够保证后续木蜡油涂装后的表面质感一致，不会出现局部涂层过厚或者过薄的问题。
