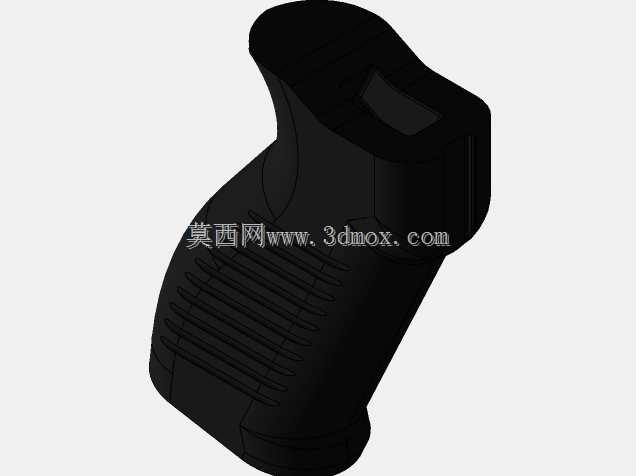

手枪握把结构三维数模设计

在轻武器配套零部件的结构设计环节，握把作为直接和射手手部接触的核心部件，其三维建模的精度直接影响整枪的握持手感与射击稳定性，本次完成的握把结构数模，完全围绕实际使用场景的受力特点与人机适配需求搭建。从实际应用场景来看，这类握把结构主要适配半自动手枪的下部握持区域，承担射击过程中手部承力、后坐力缓冲传导、弹匣周边防护的核心作用，在实弹射击、日常训练、枪械结构教学等场景中，握把的外形弧度、表面防滑纹理布局、壁厚分布都会直接影响使用体验。设计过程中没有采用常规的规则曲面拼接思路，而是先通过手部握持姿态的点位采集，确定掌心贴合区、指节让位区、虎口抵靠区三个核心曲面的边界，其中虎口抵靠区的曲面弧度做了1.2度的内收处理，避免连续射击过程中虎口位置出现滑动移位，指节让位区则根据成年男性手部的平均指节深度，预留了3.2mm的凹陷深度，确保握持时四指能够自然弯曲贴合，不会出现指节抵靠生硬的问题。外形尺寸方面，握把整体的前后宽度控制在32mm，左右最大厚度为28mm，垂直方向的总高度为112mm，这个尺寸边界既能够适配主流规格的双排弹匣安装空间，也不会因为握把过宽导致手掌较小的射手无法完全握持，安装边界上，握把上部和枪身底把连接的位置设置了两个定位销孔与一个卡扣卡槽，定位销孔的中心距严格控制在42mm，和枪身底把的对应安装位完全匹配，安装后握把和底把的贴合面间隙小于0.1mm，不会出现装配后晃动的问题。壁厚设计上，握把主体的基础壁厚设置为2.5mm，在虎口抵靠、弹匣侧壁接触的受力集中区域，壁厚局部加厚到3.5mm，同时在握把内部设置了三条纵向的加强筋，筋条高度1.8mm，厚度1.2mm，既能够提升握把整体的结构强度，避免摔落或者受力过大出现开裂，也不会过多增加握把的整体重量。表面防滑结构的设计上，没有采用整面覆盖的防滑纹，而是在掌心贴合区域和四指握持区域分别设置了不同密度的网格防滑纹，掌心区域的防滑纹网格间距为2mm，凸起高度0.3mm，四指区域的防滑纹网格间距为1.5mm，凸起高度0.4mm，这种差异化的纹理布局，既能够保证握持时的摩擦力足够，避免手心出汗出现打滑，也不会因为纹理过于凸起导致长时间握持出现硌手的问题。从功能特性来看，这个握把结构在设计时还预留了握把片的安装卡槽，后续可以根据不同的使用需求，更换橡胶、木质或者工程塑料材质的握把贴片，不需要对握把主体结构进行修改，握把底部设计了和弹匣底板配合的让位缺口，缺口的倒角为R1.5，确保弹匣插拔过程中不会和握把底部出现剐蹭，换弹匣的动作能够顺畅完成。建模过程中所有的曲面过渡都做了G2连续处理，没有出现尖锐的棱角或者曲面褶皱，所有的安装孔位都做了拔模斜度处理，拔模角度为1.5度，完全适配注塑加工的工艺要求，不需要后续对模型进行工艺性修改就可以直接用于模具开发。在结构校验环节，针对握把在射击过程中承受的后坐力传导路径，做了受力路径的模拟优化，将后坐力的传导方向从虎口位置分散到整个掌心贴合区域，避免局部应力集中导致握把出现断裂风险，同时握把内部的空腔结构除了容纳弹匣之外，还预留了0.8mm的间隙，不会出现弹匣插入后和握把内壁剐蹭导致的弹匣卡滞问题。
