手动操作防滑握持手柄结构设计

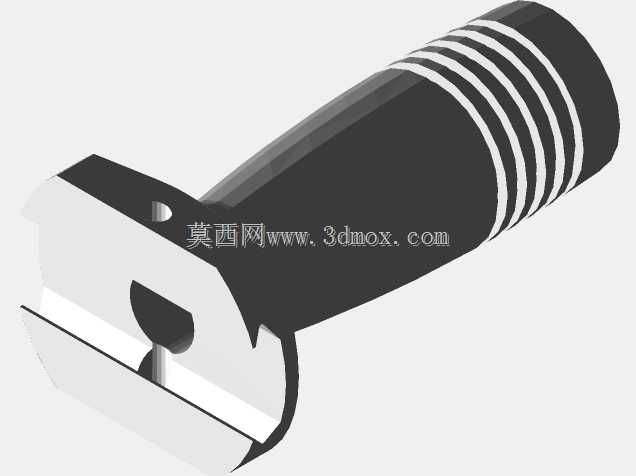

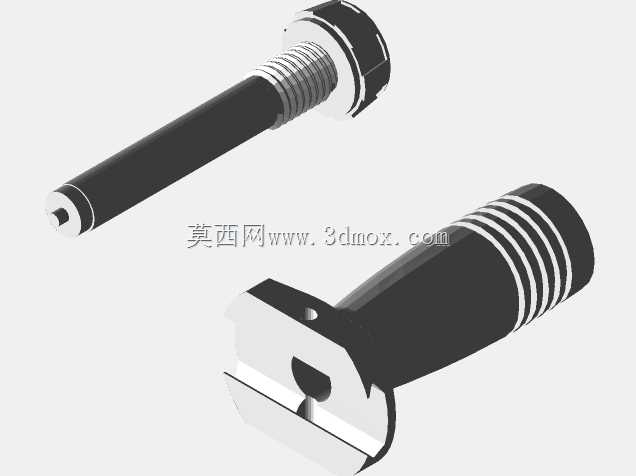

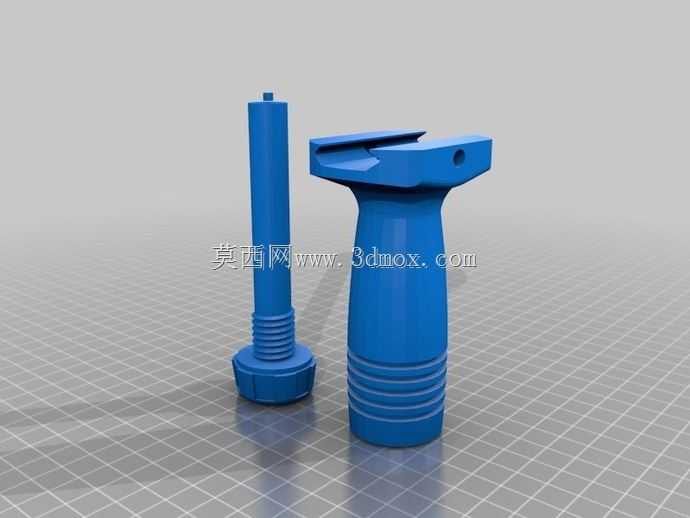

这套握持结构件主要面向手动工装夹具、便携操作工具的施力端设计，核心作用是为操作人员提供稳定的施力载体，避免操作过程中手部打滑、施力方向偏移，常见于手动夹紧装置、便携拆装工具、小型设备操作端的配套部件。从结构拆分来看，整套组件包含握持主体与配套的锁紧杆件两部分，握持主体的外形采用上窄下宽的锥度设计，下部握持区域设置多道环形防滑槽，槽深控制在1.2mm左右，槽间距3mm，既能够保证戴劳保手套操作时的摩擦力，又不会因为槽深过大积存油污、铁屑，适配车间多油污、多粉尘的作业场景。握持主体上部设置带通孔的连接耳，通孔直径与配套锁紧杆件的杆径采用H7/h6间隙配合，安装时锁紧杆件穿过通孔后，可通过杆件下部的外螺纹段与基体部件连接，杆件顶部的小凸台可限制握持主体的轴向窜动，保证操作时手柄不会沿杆件轴向滑脱。

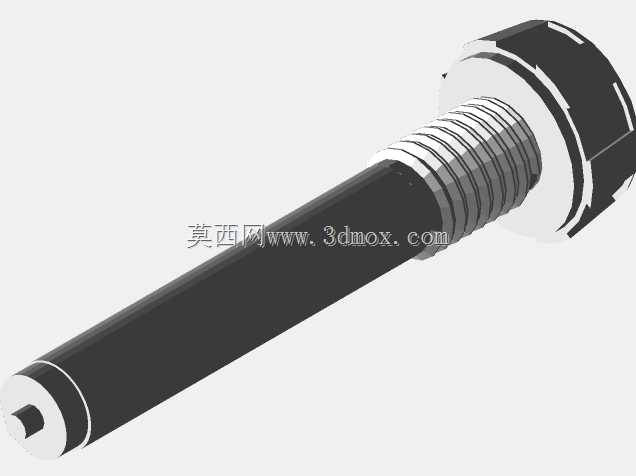

从设计思路层面，这套结构没有采用一体化的握持手柄设计，而是拆分出独立的锁紧杆件，主要是考虑到不同安装基体的螺纹规格差异，可根据实际安装需求更换不同螺纹规格的锁紧杆件，无需重新加工握持主体部分，降低备件的替换成本。握持主体的外轮廓做了多处圆弧过渡，所有棱边均做R1.5的圆角处理，避免长时间操作时硌伤手掌，符合手动操作件的人机工程要求。外形尺寸方面，握持主体总高度控制在110mm，下部握持段最大直径32mm，适配成年男性手掌的握持围度，上部连接耳的厚度为12mm，可承受最大120N·m的扳动扭矩，满足常规手动夹紧、锁紧操作的施力需求。配套锁紧杆件总长度135mm，光杆段直径10mm，螺纹段长度25mm，安装时握持主体与安装基体之间预留2mm的活动间隙，保证手柄可绕杆件小幅转动，适配不同操作角度的施力需求。

在实际应用场景中，这类握持结构可直接替换台虎钳、手动压板、快速夹钳的操作手柄，也可作为小型检测工装、便携装配工具的握持端使用，安装边界要求安装基体上预留M10的螺纹安装孔，孔深不小于20mm，安装面平面度公差不大于0.1mm，保证锁紧杆件安装后垂直度符合要求，避免扳动时出现卡滞。结构材质默认采用45号钢表面喷塑处理，喷塑层厚度0.2mm，既具备足够的结构强度，又能起到防锈、防滑的作用，若应用在耐腐蚀场景，也可更换为304不锈钢材质，整体结构无复杂曲面，常规铣削、车削加工即可完成生产，加工成本低，备件替换便捷。防滑槽的设计经过实际操作验证，即使手部沾有少量切削液、润滑油，依然能够提供足够的摩擦力，不会出现施力打滑的情况，上部连接耳的受力位置做了局部加厚处理，反复扳动时不会出现应力断裂的问题，锁紧杆件的螺纹段与光杆段之间做了退刀槽设计，避免螺纹加工时出现应力集中，提升杆件的抗扭强度。整套结构没有多余的装饰性设计，所有结构特征均服务于实际操作需求，安装后无需额外维护，定期清理防滑槽内积存的杂物即可保证正常使用。
