工业立式球形高压气体储存承压容器

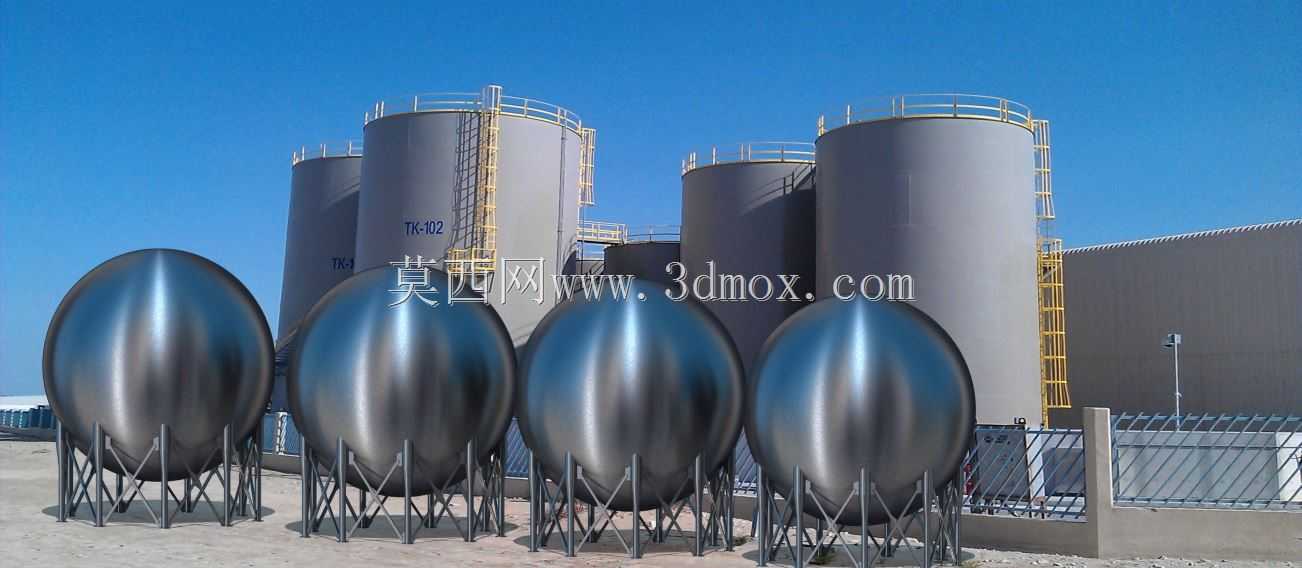

在化工园区、气体充装站、能源储备场站的露天装置区，常能见到成排布置的球形承压储存设备，这类设备依靠球形壳体的均匀受力特性，承担高压气态介质的静态储存职能，相比同容积的立式圆筒形储罐，球壳在相同设计压力下所需壁厚更薄，材料利用率可提升近四成，是中高压大容量气体储存场景的首选结构形式。

这类球形承压容器的核心功能，是在设定的压力边界内安全储存压缩气态介质，常见的储存介质包括工业氮气、氩气、压缩天然气、化工工艺中间气等，设备运行时内部介质压力通常处于1.6MPa至10MPa区间，部分特殊工艺场景下设计压力会进一步提升。球形壳体的受力优势在于，内部介质压力作用下球壁整体承受双向均匀拉应力，不存在圆筒结构上的环向应力与轴向应力差值，应力分布的均匀性让壳体不会出现局部应力集中的薄弱区域，长期带压运行的疲劳寿命表现更稳定。

从结构设计逻辑来看，这类带支腿的球形储罐首先要确定公称容积，根据场站的储存规模需求，单台球罐的容积覆盖范围从50立方米到2000立方米不等，对应球壳的中面直径在4.6米到15.6米区间。球壳本身采用分瓣冲压成型的钢板拼焊而成，分瓣数量根据直径大小调整，小直径球罐可采用赤道带加南北温带的三带结构，大直径球罐则会增加极带、寒带的分瓣数量，每一块球壳板都需要通过冷压成型保证曲率精度，拼接时的对口错边量控制在板厚的1/4以内，避免焊接残余应力叠加工作应力引发开裂风险。

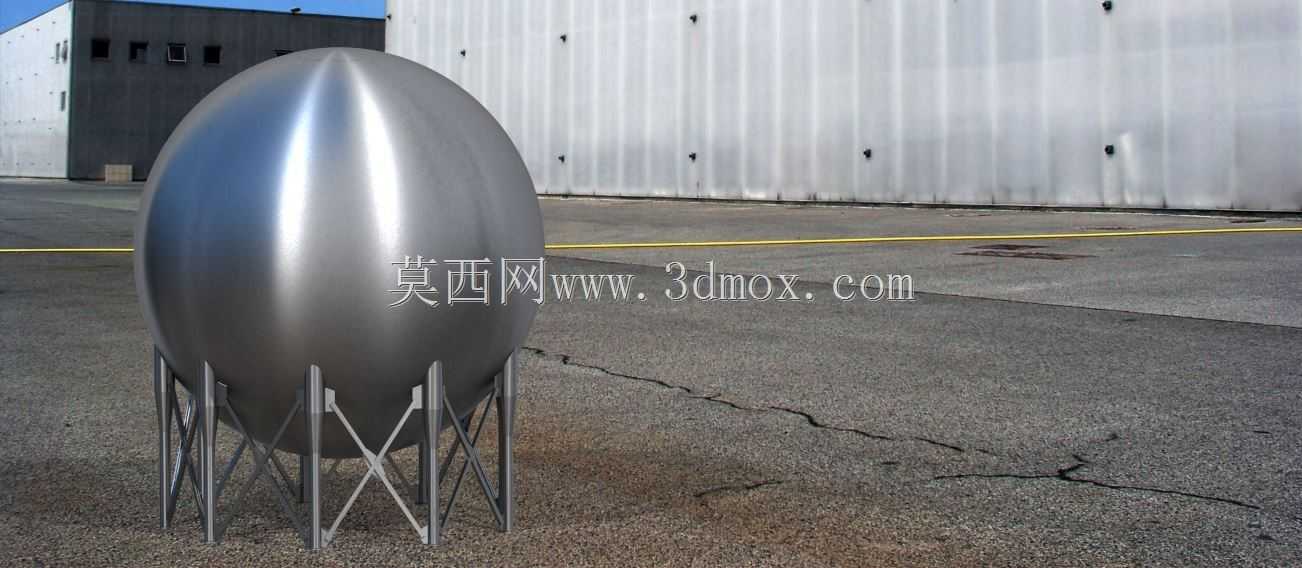

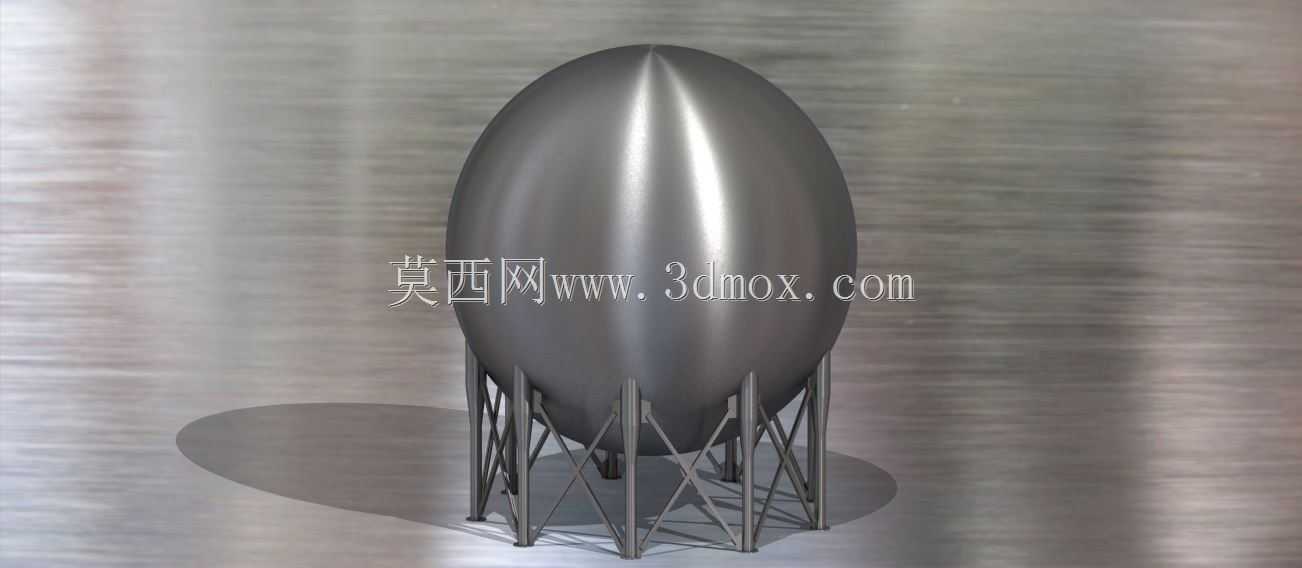

支腿结构是这类立式球罐的核心支撑部件，不同于大型球罐采用的柱式多支柱结构，中小直径的立式球罐多采用放射状布置的管式支腿，支腿数量通常为4到8根，沿球壳赤道带下方均匀分布，支腿与球壳的连接位置会设置补强垫板，分散支撑反力对球壳壁面的局部压应力，避免球壳在支撑位置出现局部凹陷变形。支腿底部通过地脚螺栓与混凝土基础刚性固定，安装时需要严格控制每根支腿的高度偏差，保证所有支腿受力均匀，避免单根支腿过载引发结构失稳，同时支腿上会设置地脚螺栓的预留调节余量，抵消球罐运行时温度变化带来的热胀冷缩位移，防止温度应力拉坏地脚螺栓或撕裂球壳焊缝。

设备的安装边界需要结合场站的整体布局规划，球罐与周边建构筑物、其他工艺设备的防火间距需要符合石化装置设计规范要求，单台球罐的安装作业面需要预留球壳板吊装、焊接、无损检测的操作空间，支腿基础的承载能力需要匹配球罐满水试压时的总重量，也就是球壳自重、内部介质重量、试压水重量的总和，基础沉降量需要控制在规范允许范围内，避免不均匀沉降导致支腿受力偏移。球罐顶部会设置安全阀、压力表、放空阀等安全附件接口，底部设置排污口、介质进出管口，所有管口的补强圈都需要与球壳曲率完全贴合，焊接后进行气密性试验，保证接口位置的密封性能。

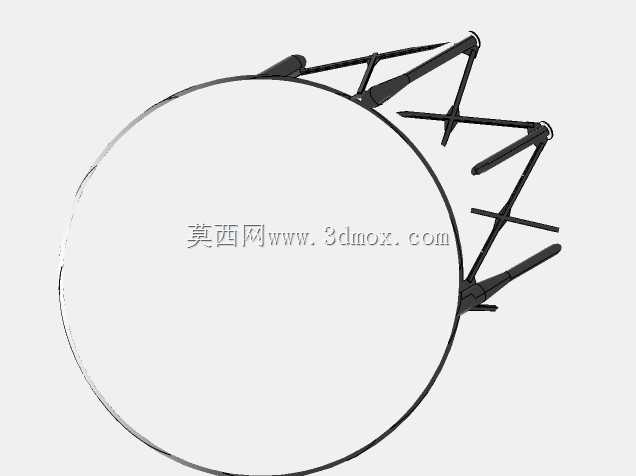

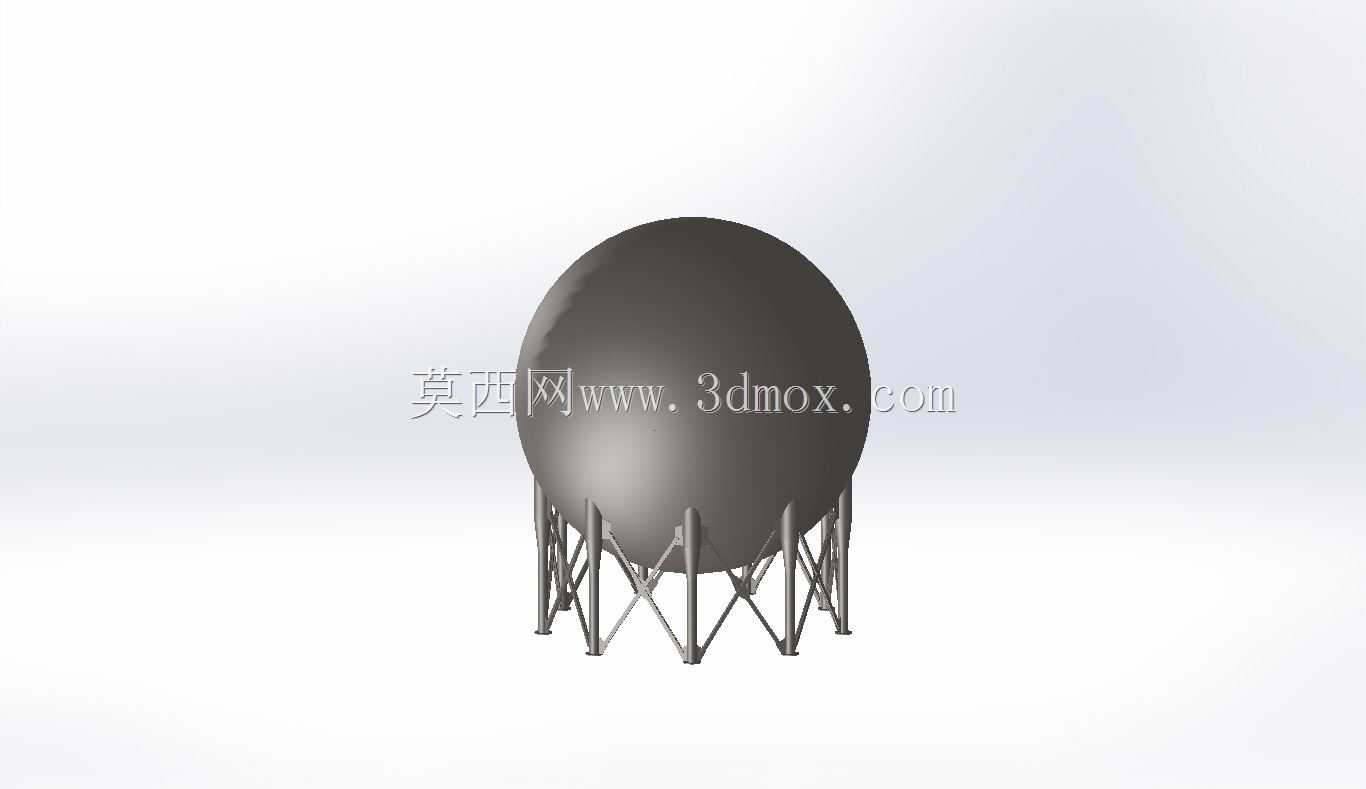

在三维建模过程中，首先需要确定球壳的中面直径与壁厚参数，通过旋转特征生成整体球壳基体，再按照分瓣设计的瓣片尺寸拆分球壳板，还原实际加工的分瓣拼接结构；支腿建模时需要先确定赤道带的支撑点位置，沿球心径向绘制支腿的中心轴线，再根据支腿的管径、壁厚生成支撑管结构，补充支腿与球壳连接的补强板、底部的地脚板、加劲肋等细节结构；管口部分需要根据工艺专业提供的管口方位图，在对应球壳位置开出管孔，添加接管、法兰、补强圈等零件，保证所有管口的方位、标高与实际安装要求一致。建模过程中需要重点校验支腿与球壳连接位置的相贯线精度，避免出现干涉或者贴合间隙过大的问题，同时要预留出球罐外部防腐层、保温层的厚度空间，保证后续安装保温层时不会与支腿、平台等附属结构出现干涉。

这类球形承压容器在实际运行中，需要定期对球壳焊缝进行无损检测，校验安全阀的起跳压力，监控支腿的受力变形情况，支腿底部的固定结构除了承受垂直方向的重力载荷，还要承受风载荷、地震载荷带来的水平倾覆力，因此地脚螺栓的规格、埋深都需要经过载荷计算确定，保证极端工况下设备不会发生倾覆。对于储存易燃易爆介质的球罐，支腿上还会设置静电接地装置，将运行过程中产生的静电导入地下，避免静电火花引发安全事故。
