高精度光学瞄准器具结构设计方案

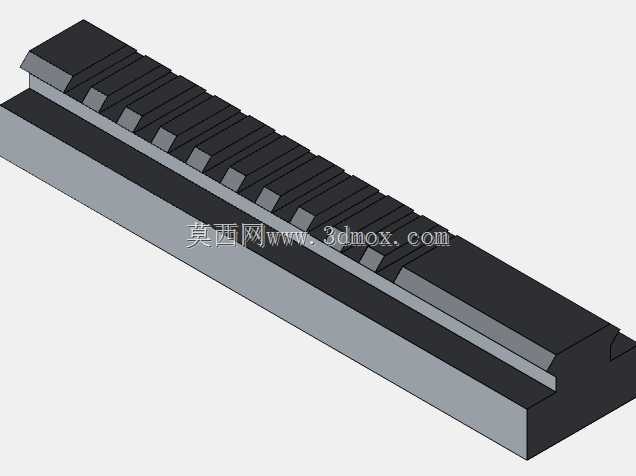

在实弹射击训练、狩猎作业、远距离观测校准这类场景里，光学瞄准具的结构可靠性直接决定使用体验，不同于普通目视瞄准装置，这类构件需要在持续后坐冲击、温湿度波动、户外扬尘淋雨的工况下保持光轴稳定，不能出现分划偏移、视场卡顿的问题。做这套结构设计的时候，最先要捋顺的是安装适配边界，常规皮卡汀尼导轨的夹持宽度是21.7mm，所以底部的锁紧夹块要做可微调的张紧结构，夹块内侧要加工出防滑齿纹，保证在1000G量级的冲击加速度下不会出现沿导轨方向的滑移，夹块的锁紧螺钉要选用内六角圆柱头规格，预紧力矩控制在2.5N·m左右，既不会夹伤导轨表面的阳极氧化层，也能保证连接刚性。

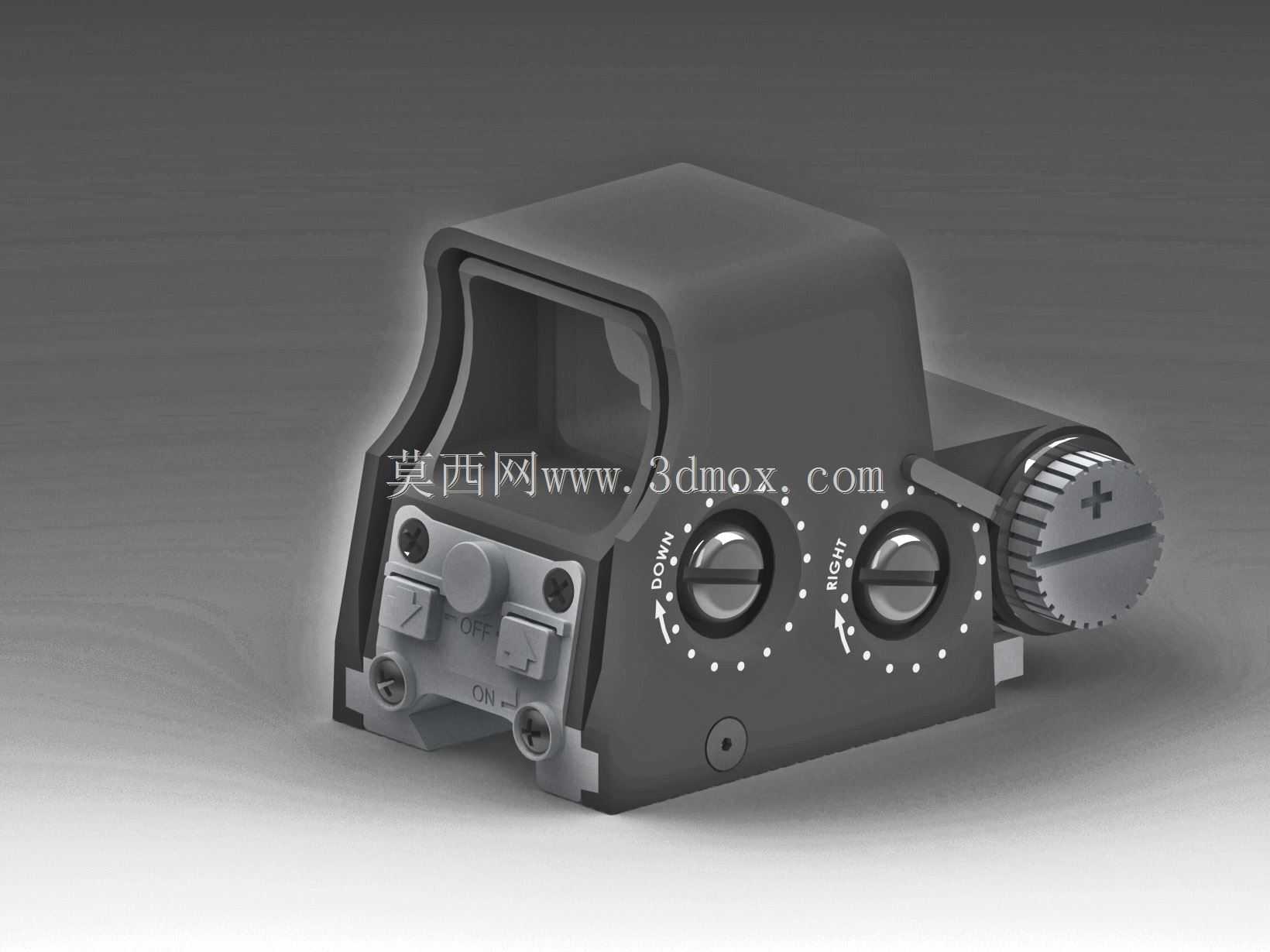

从功能特性上拆解，这套瞄准具的镜身主体采用一体化铝合金铣削成型，壁厚控制在2.5mm，在保证整体刚度的前提下尽可能降低自重，镜身内部要预留分划板调节机构的安装空间，高低和方向调节旋钮的调节精度要做到每档0.1MOA，调节行程要覆盖上下60MOA、左右40MOA的范围，满足不同距离上的弹道修正需求。旋钮的阻尼结构要做分段式卡簧定位，转动的时候要有清晰的档位反馈，不能出现调节空程或者旋钮自行松动的问题，旋钮外侧要加装防护帽，避免户外使用时被树枝剐蹭误触调节参数。

设计思路上没有采用传统的多段镜筒拼接结构，而是把物镜筒、目镜筒和主镜身做成一体式结构，减少拼接面带来的装配误差，物镜端的遮光罩要做可伸缩式结构，不用的时候可以收回贴紧镜身，避免磕碰损坏，遮光罩内壁要加工消光螺纹，减少杂散光进入镜筒造成的眩光问题。目镜端的视度调节环要做-3到+3屈光度的调节范围，适配不同视力的使用者，调节环的转动阻尼要均匀，不能出现卡滞或者过松滑转的情况，视度调节到位后可以通过侧边的紧定螺钉锁定，避免使用过程中视度偏移。

外形尺寸方面，整套瞄准具的总长度控制在320mm，物镜口径40mm，目镜口径32mm，整体重量控制在420g左右，不会对搭载的载体造成过大的负重负担。镜身表面要做硬质阳极氧化处理，氧化层厚度不小于20μm，表面粗糙度控制在Ra1.6以下，既提升耐磨耐腐蚀性能，也能减少表面反光避免暴露位置。内部的镜片隔圈要采用聚甲醛材质加工，既能缓冲镜片受到的冲击，也能避免金属隔圈刮伤镜片镀膜，隔圈的同轴度公差要控制在0.02mm以内，保证所有镜片的光轴重合度偏差不超过1分，不然会出现视场边缘成像模糊、瞄准点偏移的问题。

考虑到实际使用中可能出现的意外跌落情况，镜身两端的物镜和目镜都要加装防弹镀镆的镜片，镜片和镜筒之间用硅橡胶密封圈做密封处理，整体防护等级达到IP67，可以在1米深的清水里浸泡30分钟不进水，也能阻挡细沙灰尘进入镜身内部卡滞调节机构。另外在镜身侧面要预留燕尾槽结构，可以加装战术灯、激光指示器这类拓展附件，燕尾槽的尺寸公差要严格控制，保证附件安装后不会出现晃动，拓展槽的锁紧结构采用快拆式扳把，不需要额外工具就能完成附件的装拆，提升野外使用的便捷性。

做结构校验的时候，要重点模拟连续后坐冲击下的结构形变，通过有限元分析确认镜身的最大形变量不超过0.01mm，调节机构的螺纹副不会因为冲击出现滑牙，内部的分划板固定结构要采用压圈+点胶的双重固定方式，避免冲击下分划板倾斜偏移。还有出瞳距离的设计，要把出瞳距离控制在80mm左右，保证使用者佩戴防毒面具或者射击护目镜的时候也能看到完整的视场，不会出现视场裁切的问题，出瞳直径要做到4mm，在光线昏暗的环境下也能保证足够的进光量，看清目标细节。
