福克斯车型用碰撞停止缓冲限位构件

在汽车生产线的工装夹具工位、整车总装后的部件校验环节，以及售后维修的车门、引擎盖、后备箱盖的开合限位结构中，这类碰撞停止构件是极易被忽略但直接影响装配精度与使用体验的小尺寸功能件。不同于常规外露的车身覆盖件，这类构件大多安装在钣金开合的行程末端，平时隐藏在缝隙内，只有当部件运动到极限位置时才会承接冲击，把刚性碰撞转化为可控的阻尼缓冲，避免钣金直接撞击出现掉漆、变形甚至卡扣断裂的问题。

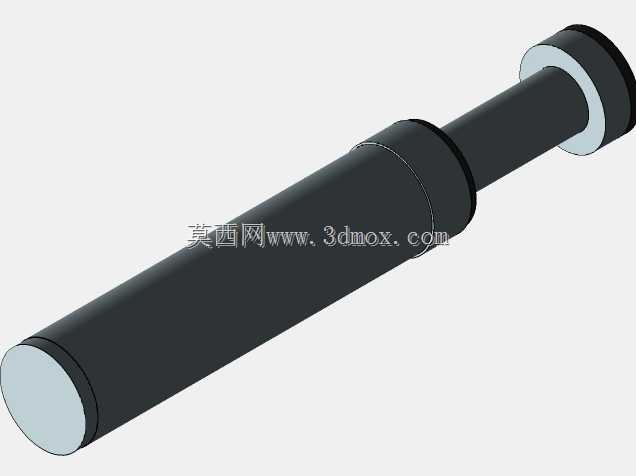

从结构设计逻辑来看，这款构件采用了阶梯轴式的整体构型，主体为长圆柱阻尼段，一端设置了直径更大的限位法兰盘，另一端做了收窄的导向段，整体没有多余的复杂曲面，所有过渡位置都做了小圆弧倒角处理，避免应力集中。设计时首先要匹配安装位的孔径尺寸，导向段的直径比安装孔小0.1-0.2mm，方便装配时快速导入，不会出现卡滞；中间的阻尼段直径与安装位的缓冲衬套过盈配合，保证构件安装后不会随开合动作出现窜动；端部的法兰盘厚度根据行程余量设定，刚好在开合件到达极限位置前1-2mm处承接接触，预留出足够的缓冲压缩量，不会出现硬顶的情况。

实际选型应用时，首先要确认安装边界：构件的总长度需要匹配安装腔的深度，法兰盘的直径要大于安装孔的直径，保证限位时受力面完全贴合在钣金支撑面上，不会出现局部应力过大压溃钣金的问题。阻尼段的长度要根据所需的缓冲行程确定，这类小尺寸碰撞停止件的缓冲行程大多在2-3mm区间，对应2.0x3.0的规格参数，适配福克斯车型对应位置的开合行程，既不会因为行程过短导致缓冲不足，也不会因为行程过长导致开合不到位、缝隙不均的问题。

在生产线工装应用场景中，这类构件也常被替换用在夹具的定位限位位置，当工装夹具的压头运动到下极限位置时，这类碰撞停止件可以承接压头的冲击力，避免刚性碰撞导致夹具定位偏移，长期使用下也能减少夹具的磨损，维持定位精度。不同于液压缓冲器的复杂结构，这类一体式碰撞停止构件没有活动部件，依靠自身材质的阻尼特性吸收冲击能量，故障率极低，不需要定期维护注油，安装时只需要压入对应的安装孔即可，拆装更换效率极高，适合大批量生产线上的快换需求。

建模过程中需要注意几个关键公差的把控：导向段与安装孔的配合公差选H8/h7即可，满足快速装配的同时不会出现过大的间隙导致构件晃动；阻尼段与衬套的配合选H7/p6的过盈配合，保证安装后足够的抱紧力，长期冲击下不会松脱脱出；法兰盘的端面要做平面度要求，控制在0.05mm以内，保证承接冲击时受力均匀，不会出现偏载导致构件过早磨损。所有棱边的倒角统一做C0.2，去除加工毛刺，避免装配时割伤安装位的橡胶衬套，也能减少安装时的阻力。

从实际使用场景的失效形式来看，这类构件最常见的问题是长期冲击后法兰盘端面出现磨损凹陷，或者阻尼段与衬套配合松动，因此设计时材质一般选用带自润滑特性的阻尼尼龙或者聚氨酯材质，邵氏硬度控制在80-85A区间，既有足够的刚性承接冲击，又有合适的弹性吸收碰撞能量，不会因为过硬导致碰撞异响，也不会因为过软导致缓冲行程过大、限位失效。在三维建模时需要提前预留材质的压缩变形量，常温下这类材质的压缩率大概在10%左右，建模时的尺寸要比实际需求的安装尺寸略大一点，保证压装后尺寸符合设计要求。

针对汽车售后维修场景，这类构件属于易损件，长期开关车门、引擎盖的冲击会导致材质老化变硬，缓冲效果下降，出现开合异响、碰撞金属声的问题，更换时只需要撬出旧件，压入新件即可，不需要复杂的工具，因此建模时也要考虑到拆装的便利性，法兰盘的边缘可以做微小的拔模斜度，方便用撬棍施力取出旧件，不会在拆卸时断裂残留在安装孔内增加维修工作量。
