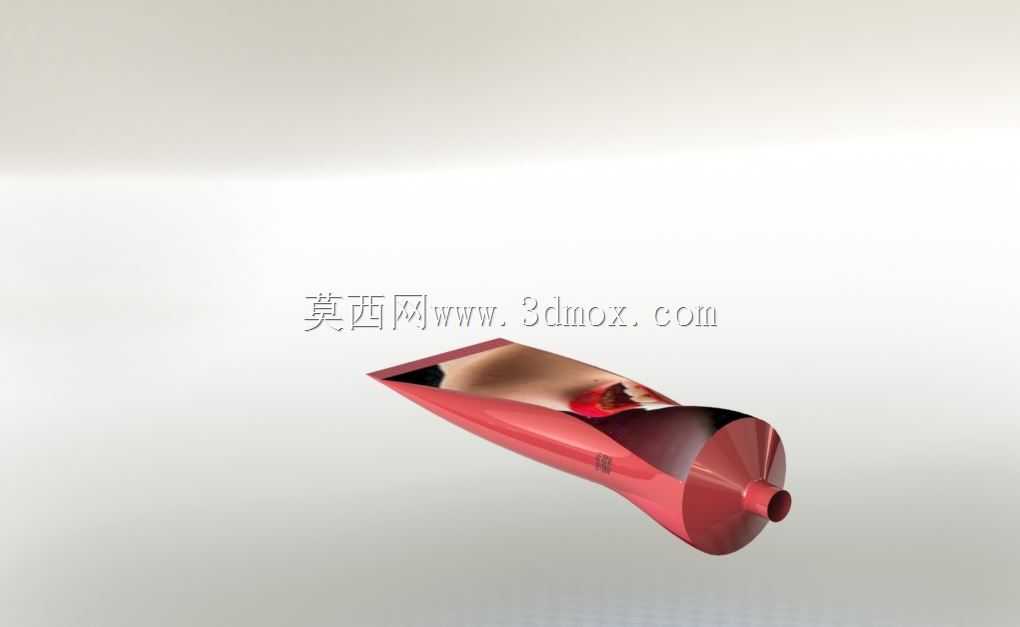

日常洗护用挤压式软管牙膏外观结构设计

在日化快消品的包装结构开发环节，软管类容器的三维建模是衔接外观设计与量产落地的核心步骤，这款挤压式牙膏管的结构设计，需要同时兼顾用户使用手感、内容物密封性能、灌装生产适配性以及终端陈列的视觉效果，不能只做外观曲面的堆砌。从实际使用场景来看，这类软管主要应用于日常口腔清洁类膏体的盛装，用户日常使用时需要单手握持完成挤压、出料、盖合的连贯动作，因此管身的曲面弧度不能做规整的直筒设计，要贴合成年人手掌自然握持时的指腹贴合弧度，管身中段的直径控制在32mm到38mm区间，既不会因为过细导致握持打滑，也不会因为过粗造成手掌较小的用户握持发力困难。管身尾部的封边位置，要匹配自动灌装线的热封工位尺寸，封边宽度统一预留8mm的压合余量，压合面做细微的网格纹路处理，避免热封后出现膏体渗漏的问题，同时尾部的圆弧过渡要避开灌装线的输送卡爪定位点，保证批量生产时的上料顺畅。出料口的结构设计是这类软管的核心功能点，管口的内径控制在4mm，既能够保证膏体挤出时的成型度，不会因为口径过大导致单次挤出量失控，也不会因为口径过小造成挤膏时阻力过大，用户需要施加过大的握力才能出料。管口的外螺纹采用标准的三头快速旋合结构，旋合圈数控制在1.5圈即可完成密封，匹配日常使用时快速开合的需求，螺纹的牙型做圆角处理，避免长期使用后出现螺纹滑牙、盖体松动脱落的问题。管肩位置采用渐变圆弧过渡，从管身的大直径平滑收窄到管口的小直径，过渡区域的壁厚做梯度变化，靠近管口的位置壁厚控制在1.8mm，保证与盖体配合的结构强度，靠近管身的位置壁厚逐步降到0.6mm，和管身的片材厚度保持一致，避免出现应力集中点，导致用户挤压时管肩位置出现折痕发白甚至开裂的问题。管身的片材采用多层复合结构的设计思路，建模时需要预留出片材的厚度公差，外层的印刷面做哑光质感的曲面处理，避免终端陈列时出现反光影响品牌标识的展示效果，内层的接触层做光滑曲面处理，减少膏体在管内壁的残留，保证用户使用到后期时能够轻松将剩余膏体挤出，减少内容物的浪费。从安装适配的角度来看，这款软管的整体长度控制在160mm，盖体闭合后的整体最大直径为42mm，能够适配常规的牙膏彩盒包装内尺寸，也能匹配超市货架的层板间距，以及普通家庭洗漱台的牙具座放置孔径，不会出现尺寸过大无法放置的问题。建模过程中，管身的曲面连续性要达到G2级别，避免曲面出现棱线或者凹凸不平的问题，保证后续开模注塑或者吹塑生产时，模具的脱模斜度控制在1度以上，管身的外表面没有倒扣结构，能够实现顺利脱模，减少量产时的修模成本。另外，考虑到用户日常使用时的放置场景，盖体的端面做平整处理，用户可以选择将牙膏直立放置在洗漱台上，减少管身与台面的接触面积，避免沾染台面积水，盖体的侧面做细微的竖向防滑筋，筋条高度0.3mm，间距2mm，保证用户手上沾有水或者泡沫时，也能够轻松旋开或者拧紧盖体，不会出现打滑的情况。在结构验证环节，需要模拟用户的挤压受力情况，管身的变形量要控制在合理区间，当施加15N的握力时，管身能够顺畅挤出膏体，撤去外力后管身能够快速回弹一部分，不会因为过度变形导致无法恢复原状，影响后续的使用和外观。管尾的封边位置要做圆角处理，避免锋利的边缘划伤用户的手部，尤其是儿童使用时的接触安全性，所有的外边缘都要做R0.5以上的圆角，不存在尖锐的结构棱角。
