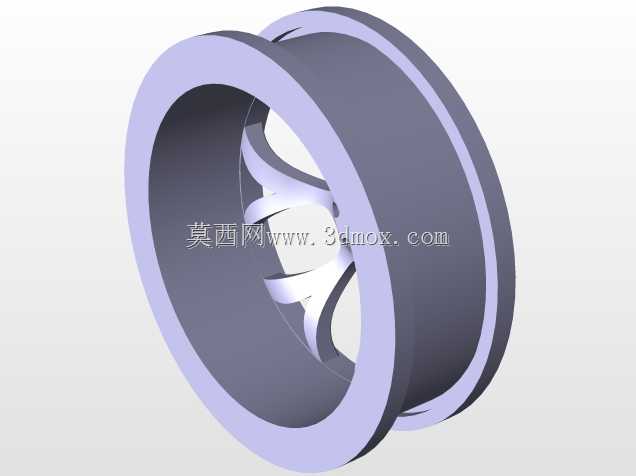

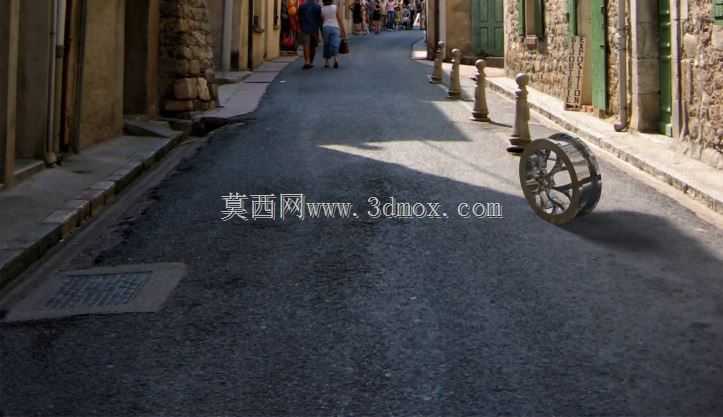

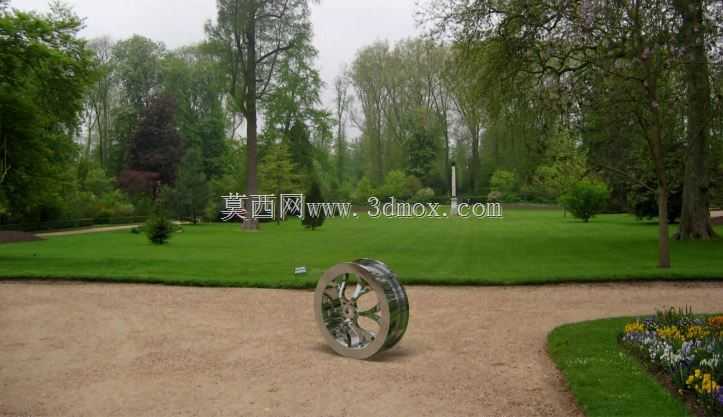

CATIA环境下合金车轮结构建模设计

在行走类机械的结构设计体系中，车轮作为直接承接载荷、传递动力、适配路面工况的核心行走部件，其结构合理性直接决定整机的行驶稳定性、载荷承载能力与动态运行可靠性，合金材质车轮凭借密度低、强度冗余充足、散热性能优异的特性，在乘用车辆、小型工程行走设备、特种作业代步装备领域有着极为广泛的应用场景。日常结构设计工作中开展合金车轮建模时，首先要锚定实际安装边界的硬约束，不能脱离装配需求孤立开展曲面造型：车轮中心的轮毂安装孔位需要和对应车型的转向节轴头尺寸完全匹配，孔位的分度圆直径、螺栓孔的数量与孔径、中心定位孔的配合公差都要严格对应安装接口的尺寸要求，避免出现建模完成后无法适配现有安装结构的问题。轮辋部分的尺寸设计需要匹配对应规格的轮胎参数，轮辋的名义直径、轮缘宽度、胎圈座的角度与圆角尺寸，都要符合轮胎装配的通用规范，既要保证轮胎安装后有足够的卡紧力防止高速行驶中脱胎，也要预留轮胎拆装的合理操作间隙，避免装配过程中出现轮辋刮伤轮胎胎圈的问题。轮辐作为连接轮毂与轮辋的核心传力结构，设计过程中需要平衡多维度的性能需求：如果采用辐条式结构，要根据额定承载工况计算每根辐条的受力截面，通过合理的截面渐变设计减少应力集中点，辐条与轮毂、轮辋的衔接位置要做足够半径的圆角过渡，避免车辆经过颠簸路面时冲击载荷在衔接位置产生应力疲劳裂纹；如果采用整体式辐板结构，则需要在辐板上合理布置散热孔与减重孔，孔位的边缘同样要做翻边或者圆角处理，在保证结构强度满足冲击载荷要求的前提下，尽可能降低车轮整体的转动惯量，减少车辆起步、制动过程中的能量损耗。建模过程中采用轴类特征与旋转命令作为基础构建逻辑，能够大幅提升建模效率与参数调整的便捷性：首先绘制车轮的中心旋转轴线，将轮毂、轮辋的回转类截面轮廓绘制在同一草绘平面内，通过旋转命令直接生成车轮的基础回转基体，这一步需要注意草绘截面的封闭性，尤其是轮辋上的胎圈座凹槽、轮缘的凸起结构，要在草绘阶段就把截面轮廓绘制准确，避免后续反复修改特征。完成基础回转基体后，再进行轮辐结构的构建，单根辐条或者单个减重孔的特征绘制完成后，通过圆周阵列命令围绕中心轴线完成整圈特征的阵列，阵列过程中要保证特征的角度分度均匀，避免出现动平衡偏差。建模阶段还要提前考虑后续加工工艺的可行性，合金车轮多采用低压铸造工艺生产毛坯，再通过数控加工完成安装面、螺栓孔的精密加工，因此建模时所有的铸造面都要预留合理的拔模斜度，毛坯面与加工面之间要预留足够的加工余量，避免出现铸造后无法加工到设计尺寸的问题。从实际工况适配的角度来看，合金车轮的设计还要考虑使用场景的特殊需求：如果是面向城市道路使用的乘用车辆车轮，轮辐造型可以在满足强度要求的前提下做更流畅的曲面优化，降低行驶过程中的风阻，同时提升外观质感；如果是面向非铺装路面使用的小型工程设备车轮，则要适当提升轮辐与轮辋的连接厚度，加大轮缘的结构强度，避免路面碎石冲击、路肩磕碰造成轮辋变形。建模过程中还要注意尺寸链的校核，从中心轮毂的安装定位面到轮辋的胎圈座安装面，轴向尺寸的累积误差要控制在合理范围内，保证车轮安装到车轴上之后，轮胎的旋转平面与车辆的纵向中心面保持垂直，避免出现行驶跑偏、轮胎偏磨的问题。另外，车轮的气门嘴安装孔位也要在建模阶段提前预留，孔位的位置要避开轮辐与轮辋的连接加强筋，同时保证后续充气操作有足够的操作空间，不能出现气门嘴安装后被轮辐遮挡、无法连接充气设备的问题。完成整体结构建模后，还可以通过软件的质量属性测量功能，核算车轮的整体质量与质心位置，确认质心是否与旋转轴线重合，提前预判动平衡校正需要的配重余量，减少后续实物试制阶段的调整工作量。
