山地自行车金属车架结构三维设计

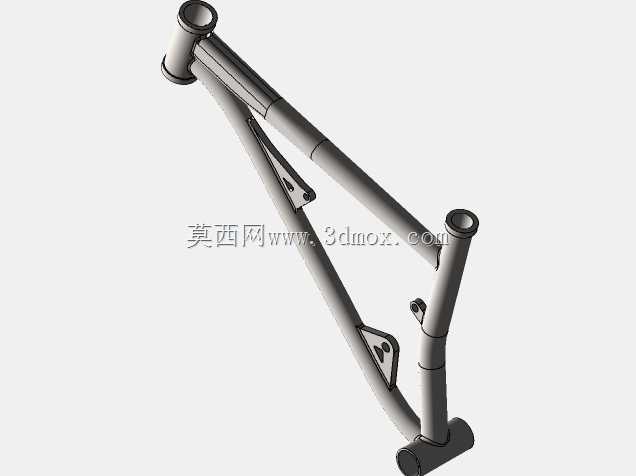

日常做代步、运动类两轮骑行装备的结构开发时，车架作为核心承载基体，所有受力传导路径的设计合理性，直接决定整车的骑行寿命、操控反馈与重量表现。这套山地自行车车架采用经典的双三角空间桁架布局，主体管材选用变径金属圆管，通过焊接工艺完成各段管材的连接，在头管、中轴、后叉尾钩这几个核心受力节点位置，额外设计了三角形补强片，分散骑行过程中颠簸、踩踏、转向带来的集中应力，避免管材连接处出现疲劳开裂的问题。

从实际使用场景来看，这类硬尾山地车架适配非铺装路面的越野骑行、城市通勤代步以及业余山地竞速场景，头管位置的标准口径设计，兼容常规山地车前叉的安装，预留的碗组安装位可以适配不同规格的培林碗组，保证转向操作的顺滑度，同时头管角度经过反复校核，兼顾越野时的操控稳定性与平路骑行的转向灵活性，不会出现转向过于灵敏导致的晃把，也不会因为角度过于拖曳造成转向费力的问题。

上管与下管采用不同管径的渐变设计，下管作为踩踏受力与前轮冲击的主要传导路径，选用更大直径的管材提升抗扭刚性，踩踏发力时不会出现车架过度形变卸力的问题，保证踩踏动力的高效传递；上管则在保证结构强度的前提下适当做了管径优化，配合立管的倾斜角度，适配不同身高骑行者的跨高需求，避免停车时卡裆的问题，同时也能控制整车的整体重量。立管位置预留了标准口径的座管安装空间，可以适配不同长度、不同偏移量的座管，满足不同骑行姿势的调整需求，立管下端与中轴壳体焊接为一体，中轴位置的安装接口兼容常规山地车的压入式或者螺纹式中轴，保证曲柄、牙盘组件的安装同轴度，避免骑行过程中出现异响、掉链的问题。

后叉部分分为上叉与下叉两段，后上叉连接立管上端与后叉尾钩，后下叉连接中轴位置与后叉尾钩，两个后叉臂之间预留了足够的轮胎安装间隙，可以兼容不同宽度的山地车外胎，同时后叉尾钩采用可更换的分体式设计，一旦出现倒车摔车导致尾钩变形的情况，不需要更换整个车架，只需要更换尾钩配件即可，大幅降低后期维护成本。后叉与立管连接的位置同样设计了补强结构，应对后轮传递过来的路面冲击，尤其是越野骑行时飞落差带来的瞬间冲击力，通过补强片将应力分散到相邻的管材上，避免焊缝位置出现应力集中断裂。

车架上还预留了多个标准安装位，包括水壶架安装孔、挡泥板安装孔、货架安装孔，满足日常通勤时的载物、加装配件需求，走线位置设计了内嵌式的走线槽，支持变速线、刹车线的内走线布局，既可以减少线管外露带来的风阻，也能避免泥水、灰尘对线管的侵蚀，延长变速、刹车组件的使用寿命。所有管材的焊接位置都做了平滑过渡处理，既可以减少焊接应力残留，也能提升车架整体的外观质感，避免焊缝突兀带来的廉价感。

在建模过程中，所有安装接口的尺寸都严格遵循山地车零部件的通用安装标准，头管内径、中轴壳体宽度、后叉开档尺寸、座管内径这些关键安装边界都做了公差校核，保证后续加工出来的车架可以直接适配市售的标准自行车零部件，不需要额外做改装调整。整体结构的受力分析也同步做了模拟，在垂直加载、侧向冲击、踩踏扭转这几个典型工况下，管材的形变范围都控制在安全阈值内，既不会因为刚性不足导致骑行卸力，也不会因为刚性过高造成骑行时颠簸感太强，兼顾了骑行的舒适性与传动效率。
