内燃机传动用分体式连杆结构设计

在往复式动力机械的传动链路里，连杆是连接活塞与曲柄的核心受力构件，其结构合理性直接决定动力输出的平顺性与整机运行寿命。日常做结构设计时，首先要明确其核心功能：将活塞承受的往复直线运动推力，转换为曲柄的旋转运动扭矩，过程中需要同时承受交变的气体爆发压力、往复惯性力与旋转惯性力，这就要求杆身必须具备足够的抗疲劳强度与结构刚度，同时尽可能控制往复运动质量，降低惯性载荷带来的附加冲击。

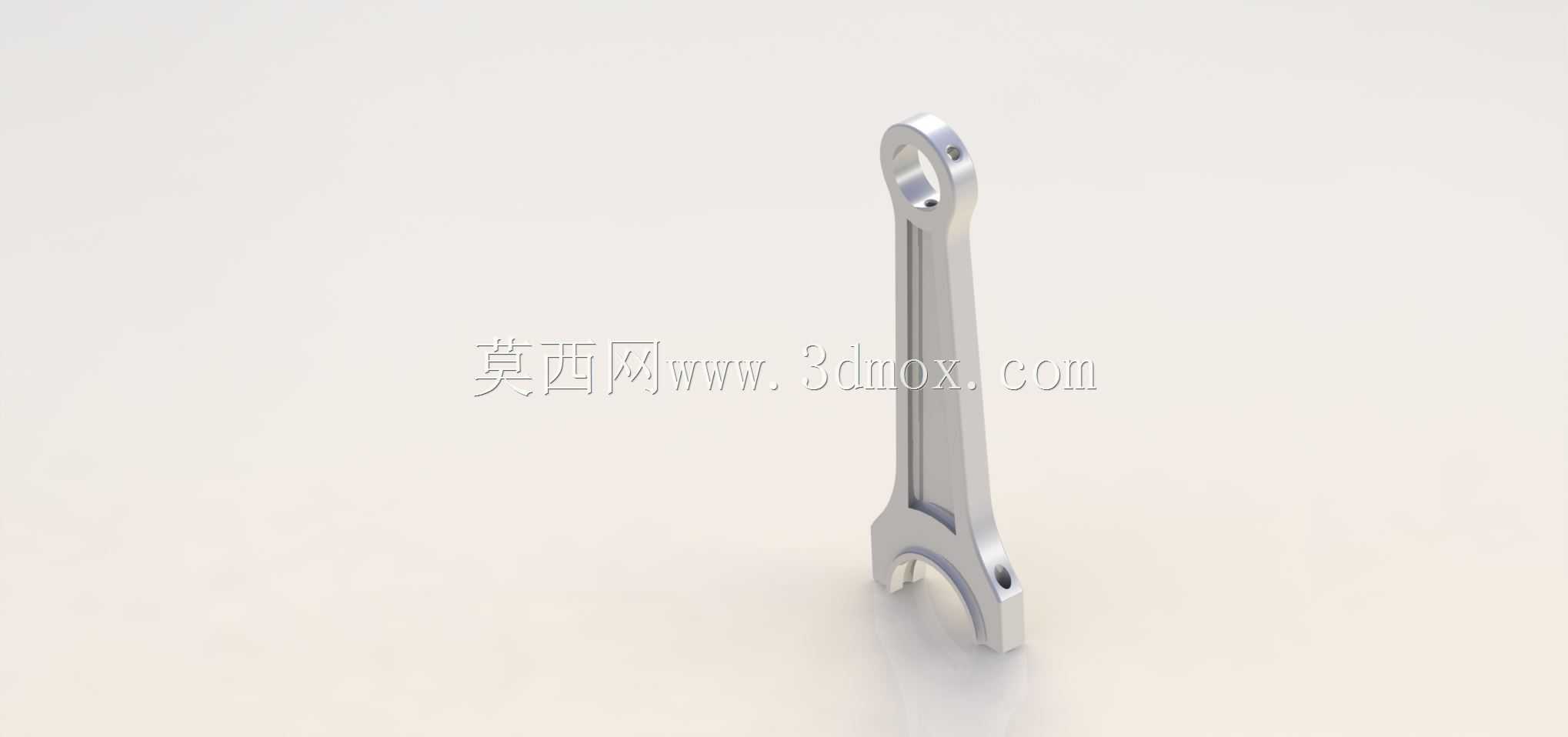

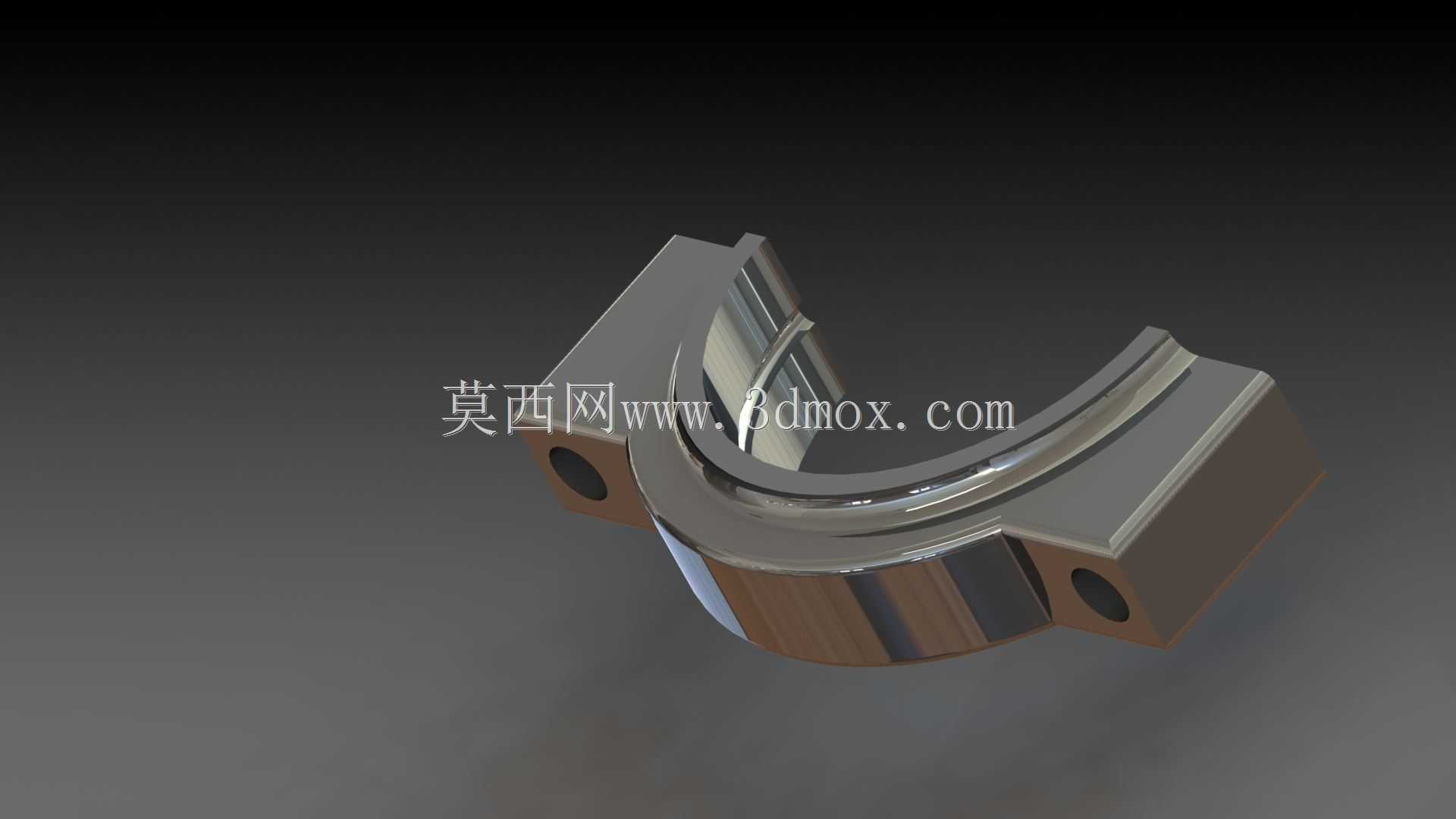

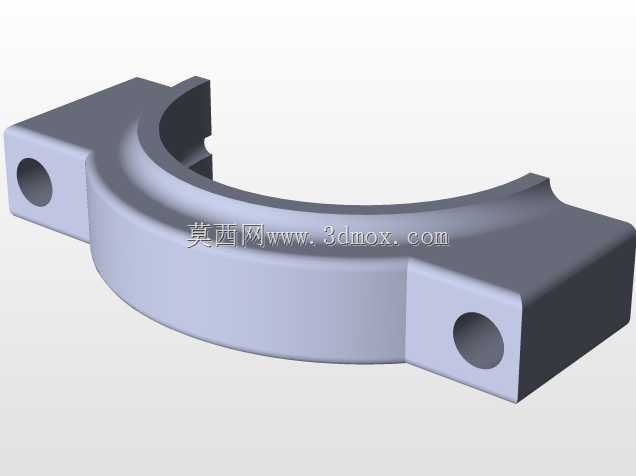

从结构设计逻辑来看，这款连杆采用分体式大头结构设计，大头端的剖分面为平切口形式，适配多数中小排量内燃机的曲柄销安装需求，安装时可通过连杆螺栓将大头盖与杆身紧固，抱紧曲柄销形成转动副；小头端为整体式圆环结构，内部预留活塞销安装空间，工作时与活塞销形成铰接，可传递活塞的往复作用力。杆身部分采用工字形截面设计，这种截面形式能在同等材料用量下获得最大的截面抗弯模量，在满足纵向抗弯、抗扭强度要求的同时，有效降低杆身整体质量，减少高速往复运动时产生的惯性力，适配高转速动力设备的运行需求。

设计过程中需要重点把控几个安装边界尺寸：小头端的内孔直径需与选配的活塞销外径保持过渡配合精度，孔壁需预留足够的承压面积，避免单位面积压力过大造成衬套过早磨损；大头端的内孔直径需匹配对应曲柄销的外径尺寸，剖分面的结合精度要满足形位公差要求，紧固后内孔的圆度、圆柱度误差需控制在允许范围内，防止运转过程中出现抱轴、偏磨问题。杆身的中心距是核心安装参数，直接决定活塞的行程与内燃机的压缩比，设计时需根据整机的排量、压缩比参数反向核算，确保活塞运行到上止点时不与气缸盖发生碰撞，运行到下止点时不超出气缸套的有效行程范围。

从实际应用场景来看，这类连杆除了广泛应用于车用汽油、柴油内燃机之外，也可适配通用小型汽油机、空气压缩机、往复式泵类等需要实现往复运动与旋转运动转换的机械设备。在不同应用场景下，设计侧重点会有明显差异：用于高转速赛车发动机的连杆，会进一步优化杆身的轻量化设计，采用更高强度的合金材料，提升杆身的抗疲劳极限；用于固定式发电机组、工业压缩机的连杆，则会适当加大截面尺寸，提升结构冗余度，满足长时间满负荷稳定运行的需求。

结构细节处理上，连杆所有的截面过渡位置都采用大圆角平滑过渡，避免出现应力集中点，防止交变载荷作用下在过渡位置萌生疲劳裂纹；大头端的螺栓安装座需要做局部加厚处理，保证螺栓紧固时的压紧力均匀分布，避免杆身局部受力过大产生变形；小头端通常会压入铜质衬套，衬套内表面设计有油槽，可引入压力润滑油形成油膜，降低活塞销与小头孔之间的摩擦磨损。设计建模时需要重点校验运动干涉情况：模拟连杆随曲柄转动的全行程，确认连杆大头在旋转过程中不会与气缸体下部、曲轴平衡块发生碰撞，杆身摆动时不会与气缸内壁产生刮擦，所有运动间隙都要预留足够的热膨胀余量，避免设备达到工作温度后因零件热胀出现卡滞问题。

从受力校核的角度，建模完成后需要对连杆做有限元受力分析，分别模拟最大爆发压力工况、最大惯性力工况下的应力分布情况，确保最大应力值低于所选材料的许用应力，同时核算杆身的纵向弯曲变形量，将变形量控制在允许范围内，避免因杆身弯曲造成活塞偏磨、曲柄销异常磨损等连锁故障。对于分体式大头结构，还要额外校核连杆螺栓的预紧力与疲劳强度，确保螺栓在交变载荷作用下不会出现松动、断裂问题，紧固后的大头盖结合面不会出现分离间隙，保证转动副的配合精度稳定。
