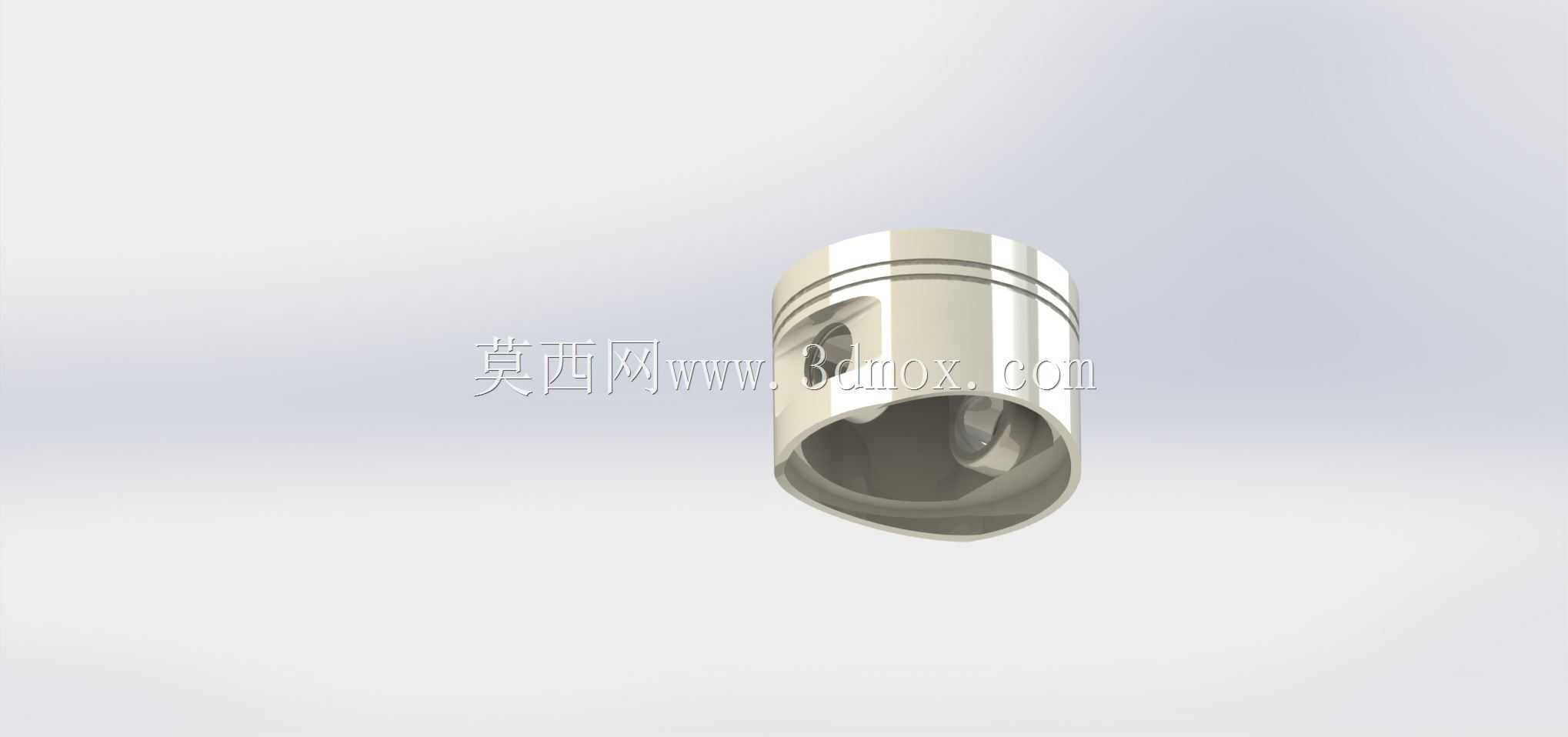

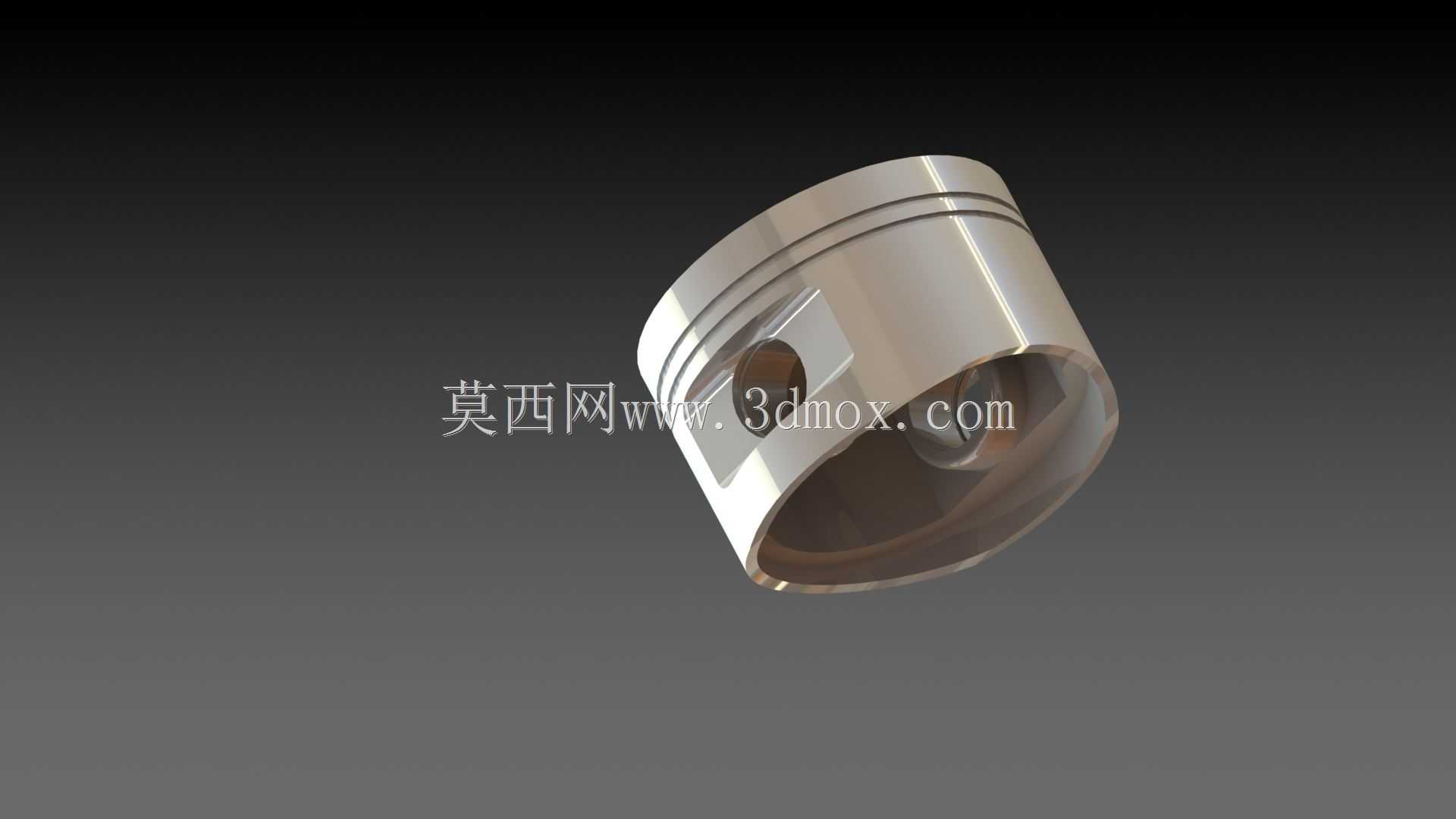

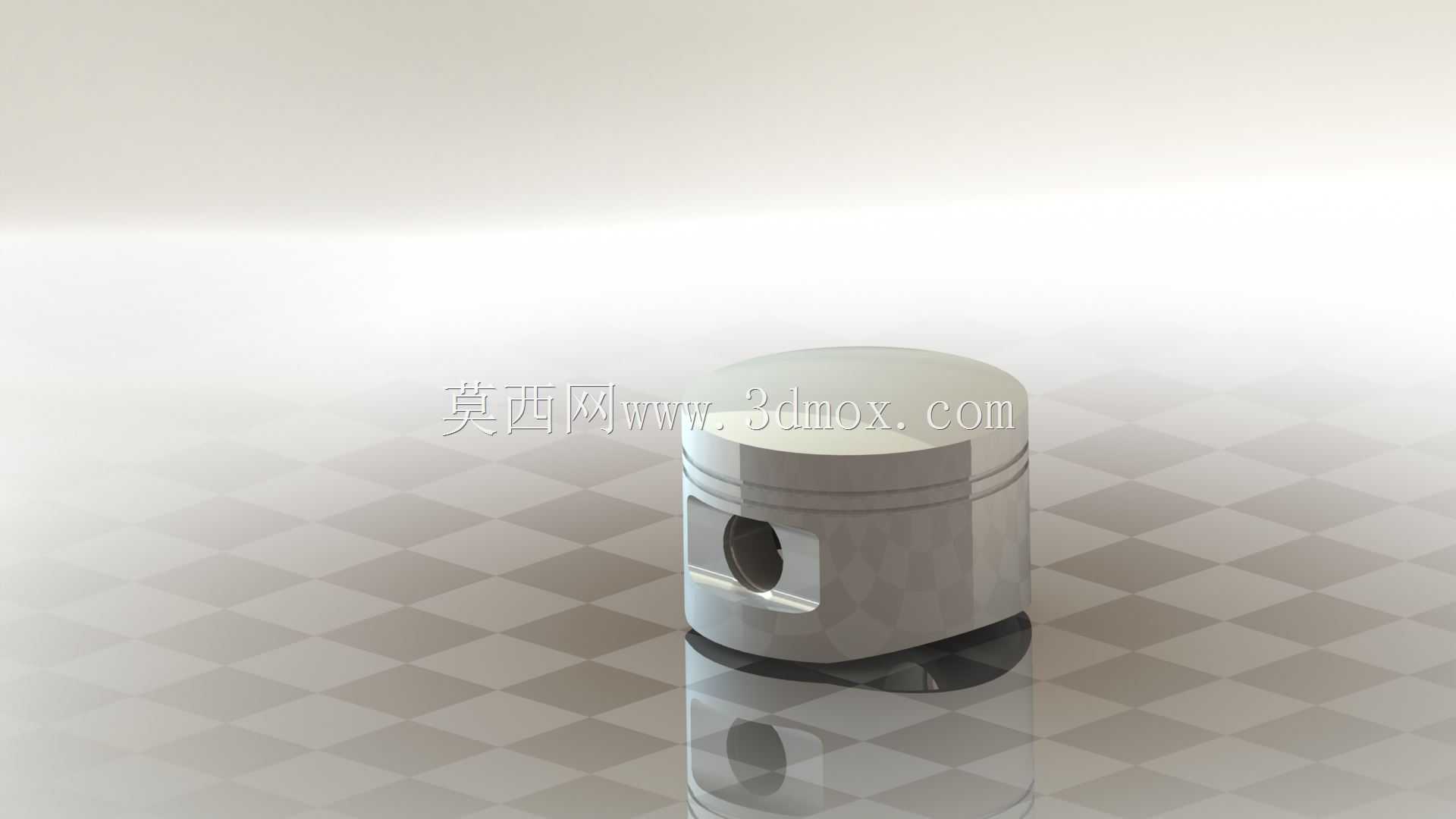

内燃机用铝合金活塞结构三维数模

在往复式内燃机的核心运动组件里，活塞是直接参与能量转换的关键承压部件，其建模精度直接影响后续整机仿真、装配校验以及工艺试制的可靠性。这款活塞的三维数模完整还原了量产机型活塞的全部结构特征，建模过程中优先保证了各功能区域的形位公差匹配逻辑，而非单纯追求外观渲染效果。从实际装机场景来看，这类活塞广泛适配小排量四冲程汽油机，可用于通用动力机械、小型乘用车辆以及便携式发电机组的动力单元，工作过程中需要承受燃烧室内最高可达十余兆帕的爆发压力，同时在缸套内完成每分钟数千次的高速往复运动，还要将燃烧产生的推力通过活塞销传递给连杆，最终驱动曲轴旋转输出动力。

设计层面上，这款活塞采用了典型的铝合金轻量化结构，顶部为适配半球形燃烧室的平顶微凹造型，既能够保证合理的压缩比设计，也避免了凸顶结构带来的积碳滞留风险，顶部边缘的倒角处理充分考虑了气门开启的避让边界，防止活塞运行至上止点时与进排气门发生运动干涉。活塞头部的三道环槽结构分别对应气环与油环的安装位置，环槽的宽度、深度以及侧面粗糙度的建模还原，能够直接用于后续活塞环的选配与密封性仿真，其中最下方油环槽内的回油孔结构也做了完整呈现，保证刮下的润滑油能够顺利回流至曲轴箱，避免机油窜入燃烧室造成异常消耗。

活塞销座区域采用了局部加厚的加强筋结构，这是因为活塞销传递的交变载荷会在销座位置产生明显的应力集中，建模时特意还原了销孔内侧的微锥形过渡设计，能够在活塞受热膨胀时均匀分散销座承受的挤压应力，避免销座开裂失效。活塞裙部的型线并非规则圆柱面，而是采用了中凸变椭圆的型面设计，建模过程中通过多截面曲面拟合还原了这一特征，这种设计能够让活塞在热态工作时，裙部与缸套内壁保持均匀的贴合间隙，既避免冷启动时的敲缸异响，也能防止热态下活塞膨胀卡滞在缸套内部。裙部表面的微小纹理结构也做了对应呈现，用于在运转初期储存少量润滑油，降低裙部与缸壁的摩擦损耗。

从安装边界来看，这款活塞的外径尺寸严格对应标准缸径规格，活塞销孔的同轴度、活塞环槽与活塞轴线的垂直度都在数模中做了基准约束，能够直接导入装配环境完成与连杆、缸套、活塞环的虚拟装配，校验运动过程中的间隙变化。建模时还考虑了活塞的热膨胀补偿逻辑，不同区域的壁厚差异做了准确还原，头部因为靠近燃烧室工作温度更高，壁厚设计相对更薄，裙部温度较低则保留了足够的结构刚度，这种壁厚梯度的设计能够让活塞整体热变形量控制在合理范围内，保证全工况下的运行稳定性。

在实际工程应用中，这类活塞数模不仅可以用于整机的运动学、动力学仿真，还能直接导出工程图用于毛坯铸造、机加工工艺的编制，数模中预留的各特征基准面，能够方便工艺人员快速定位装夹位置，也能为后续的有限元强度分析、热负荷分析提供准确的几何基础，避免因模型简化导致的仿真结果偏差。
