小型越野吉普车结构设计展示

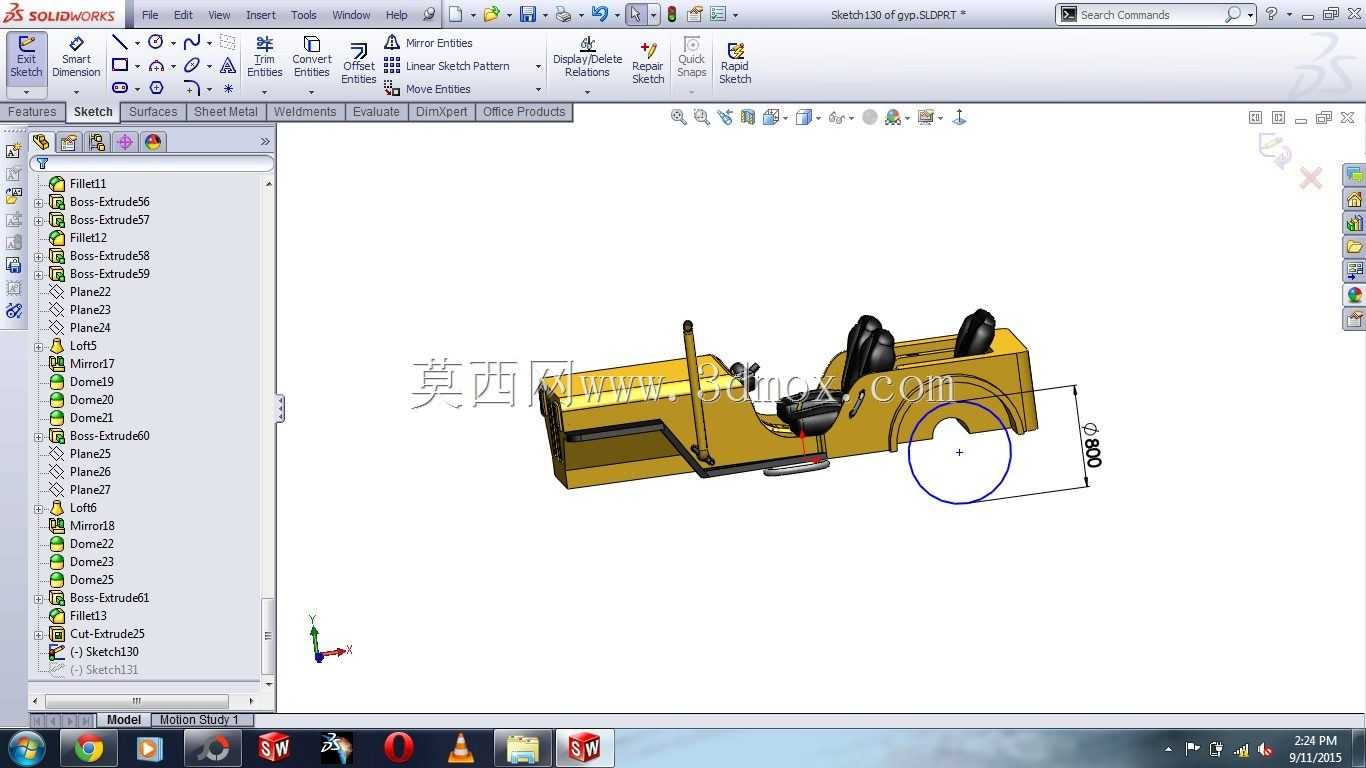

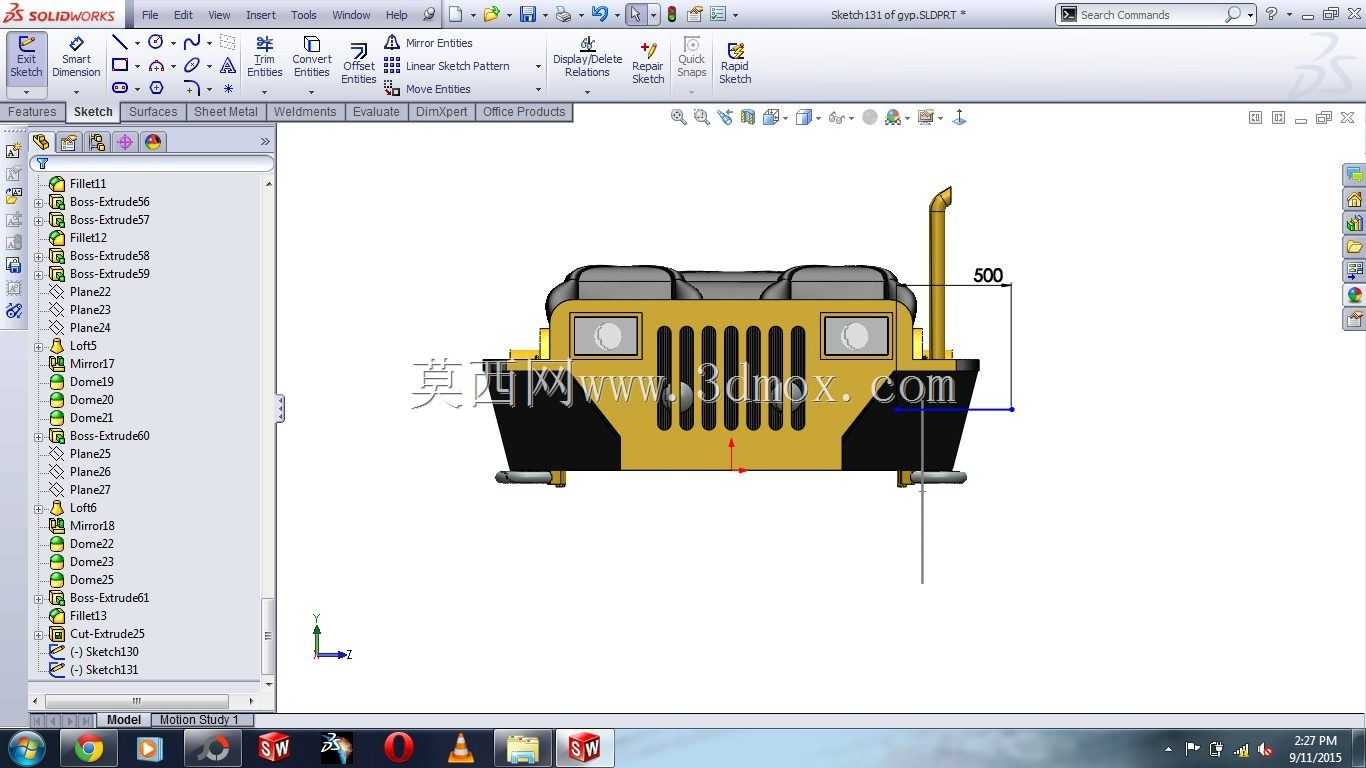

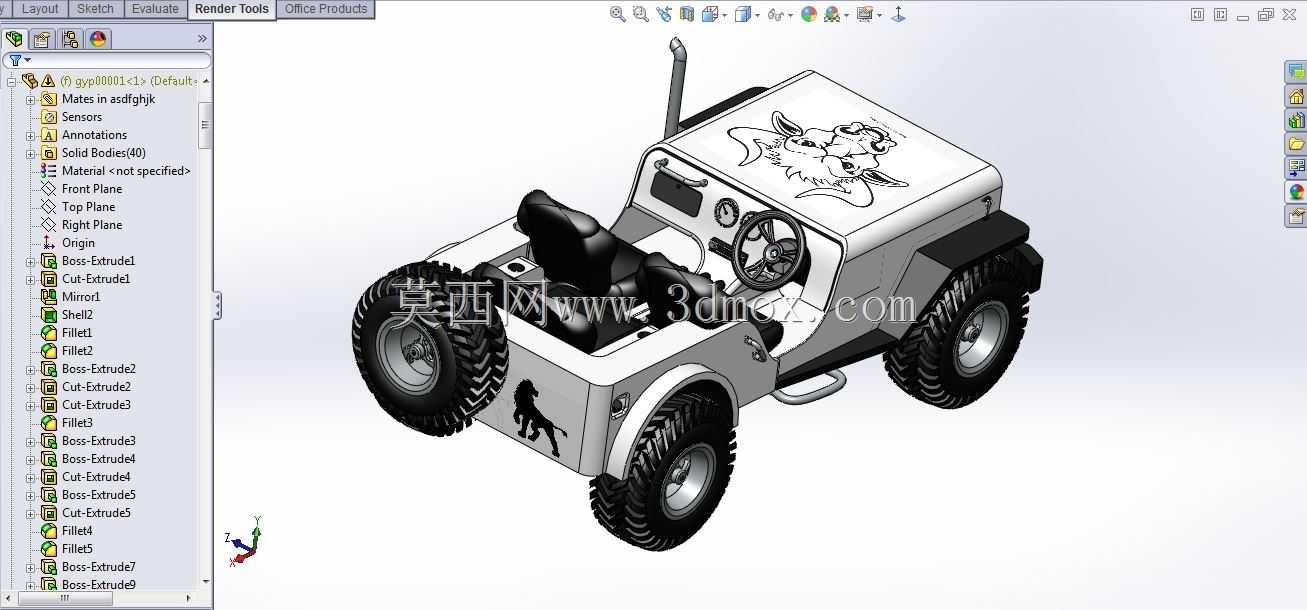

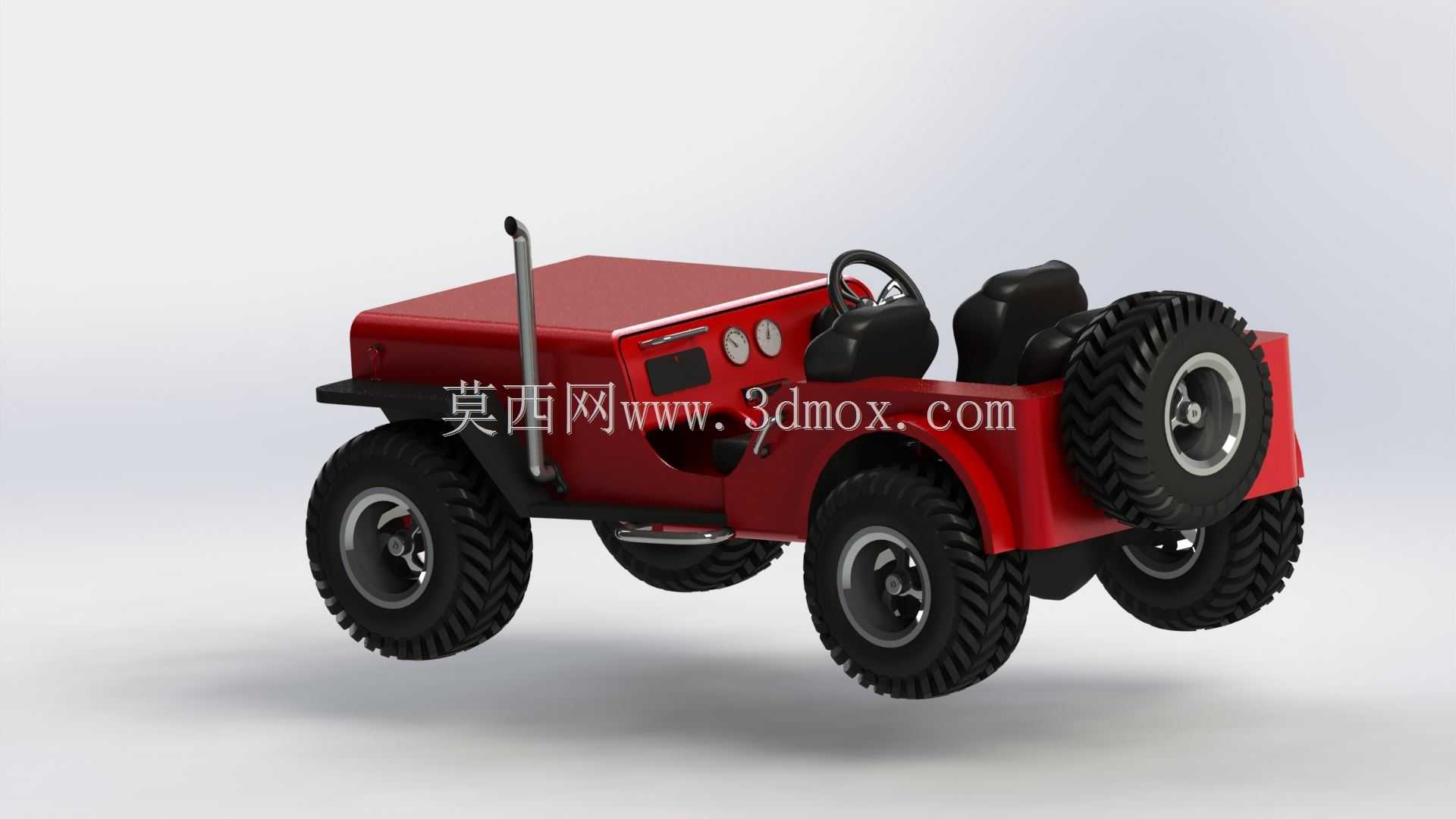

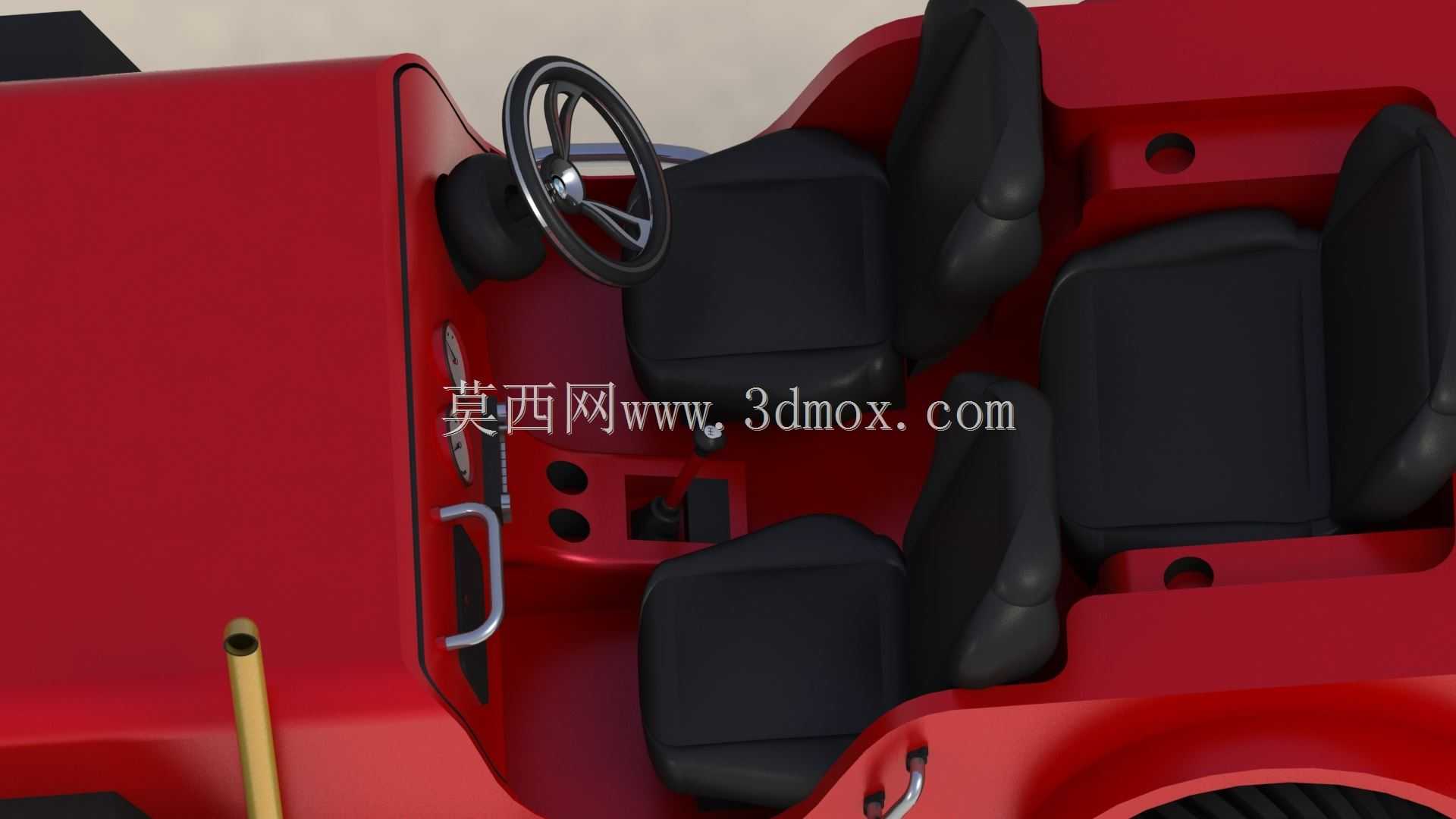

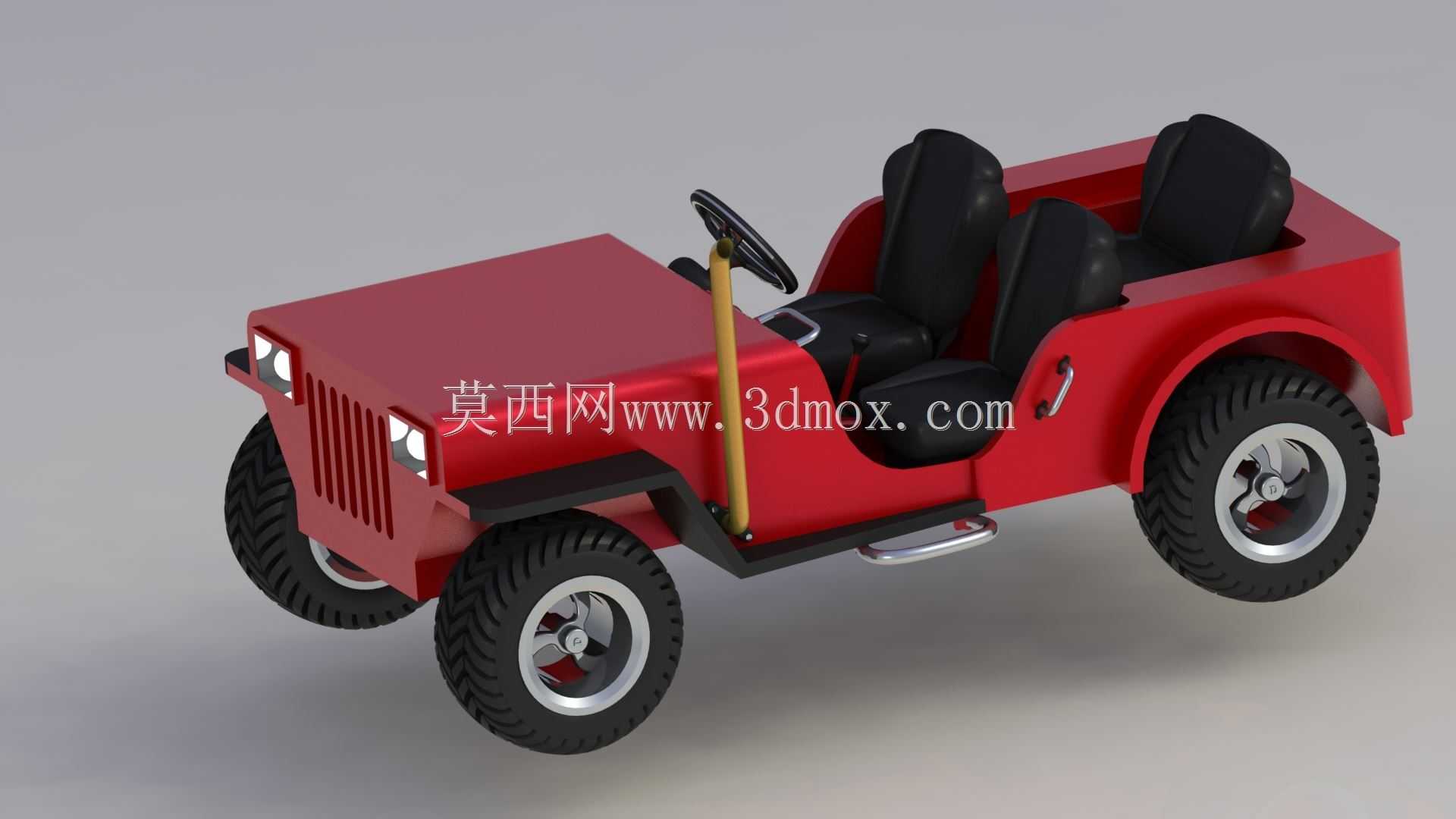

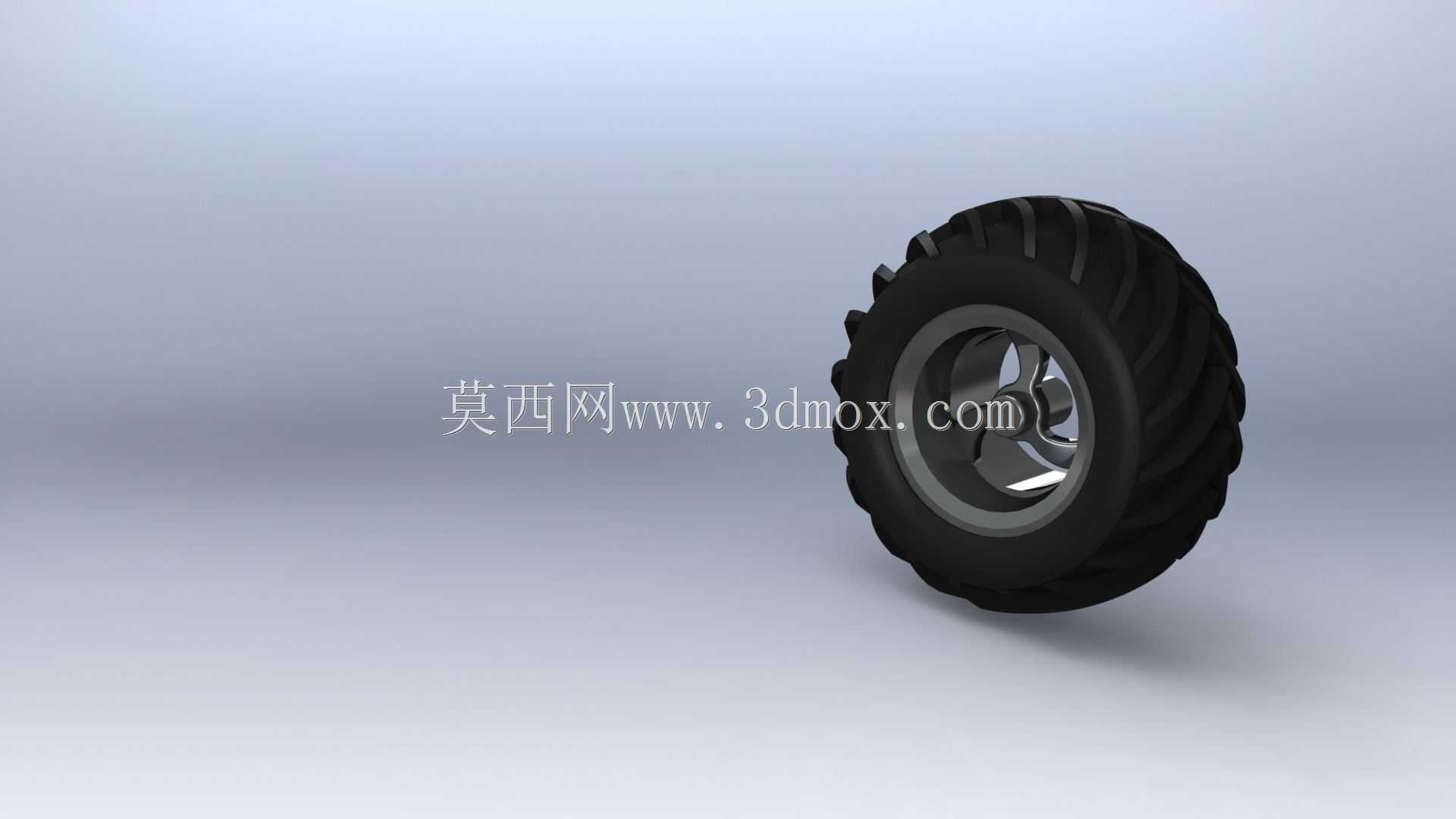

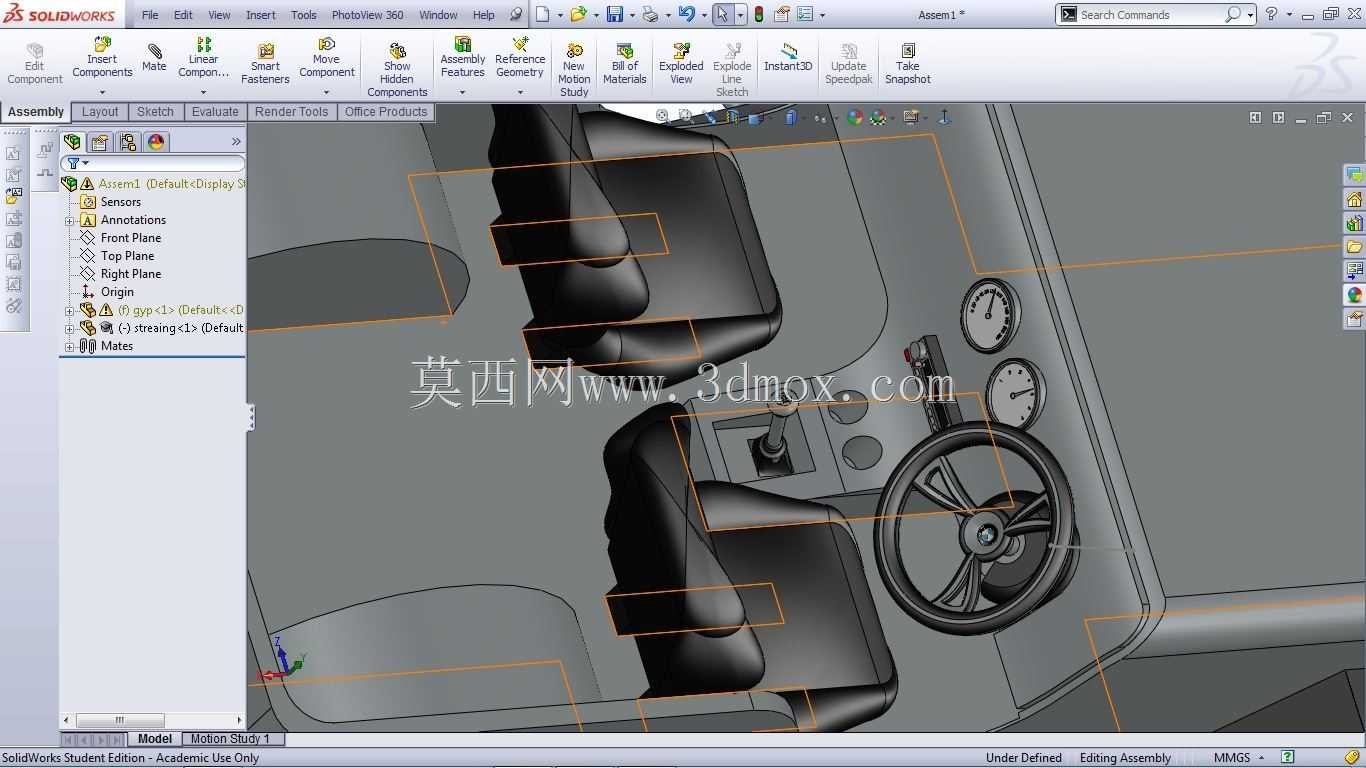

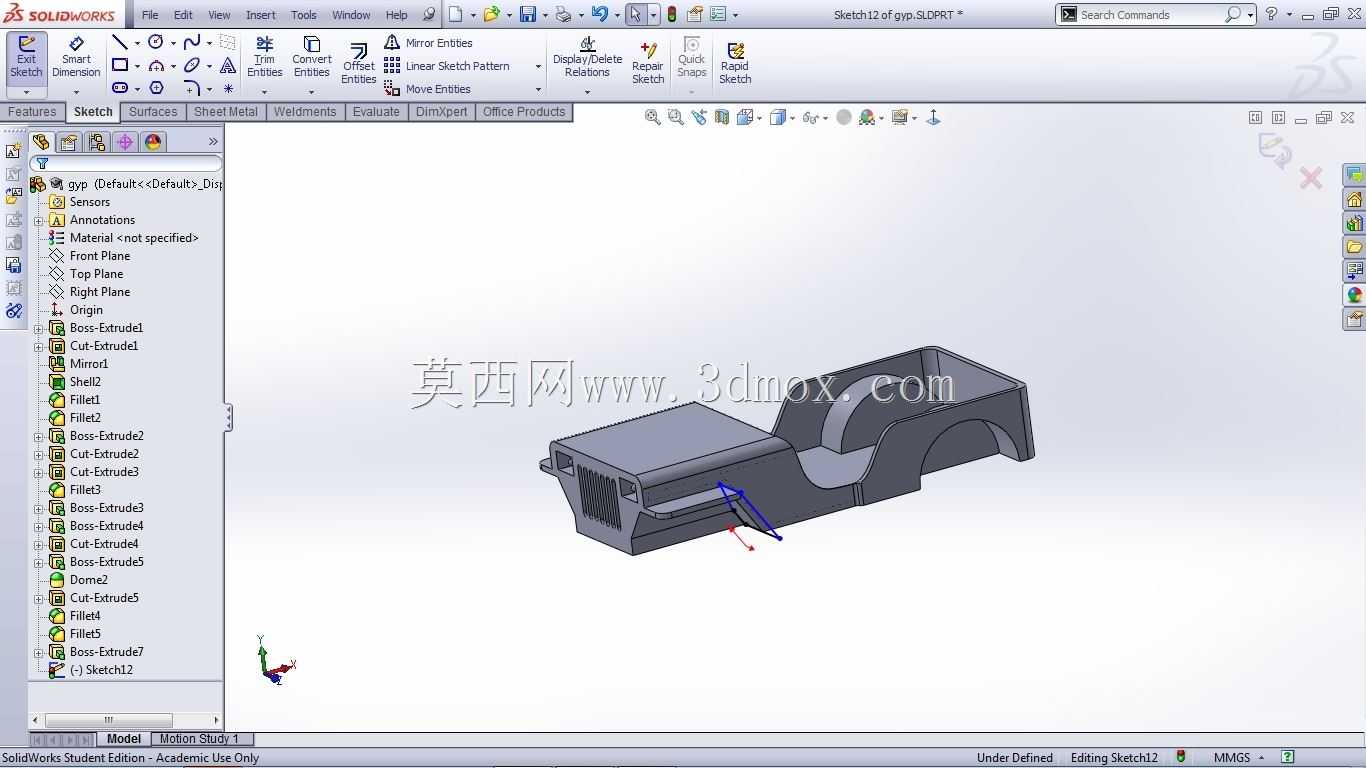

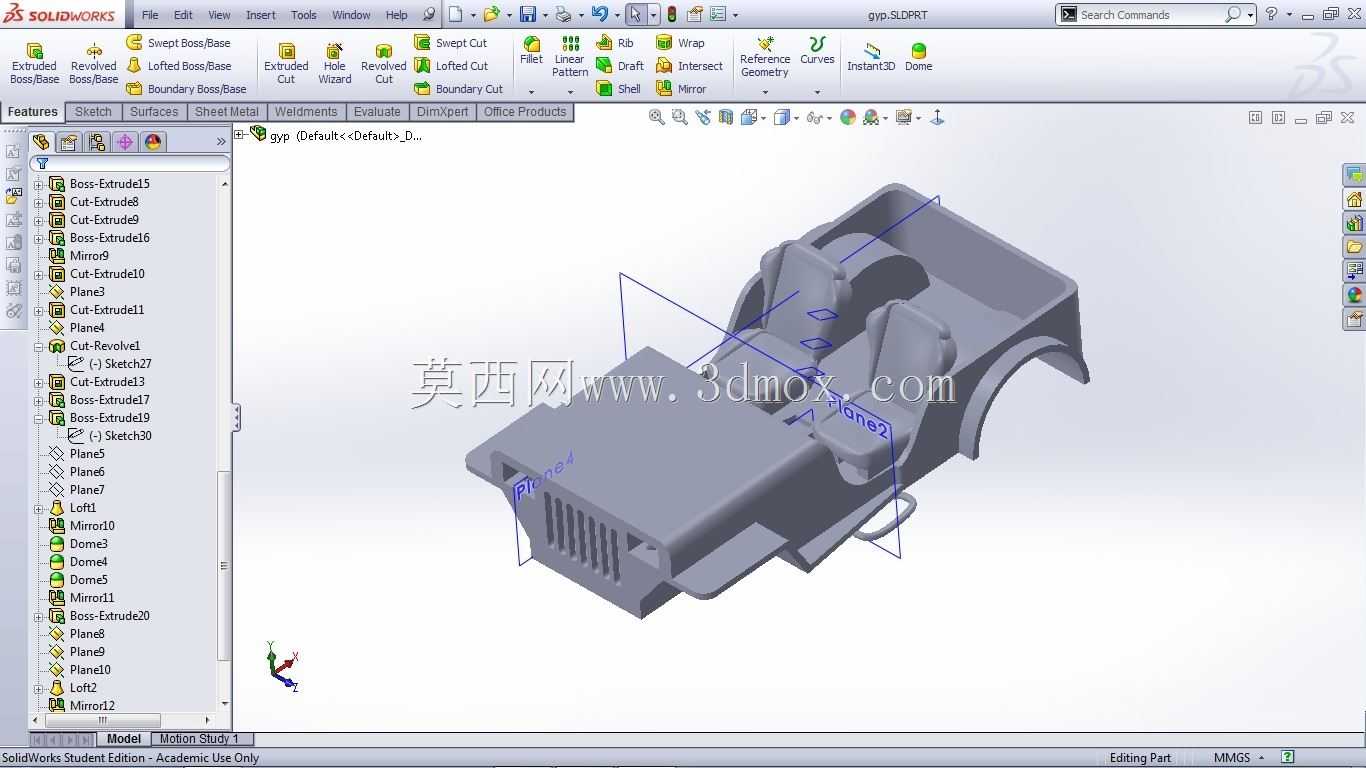

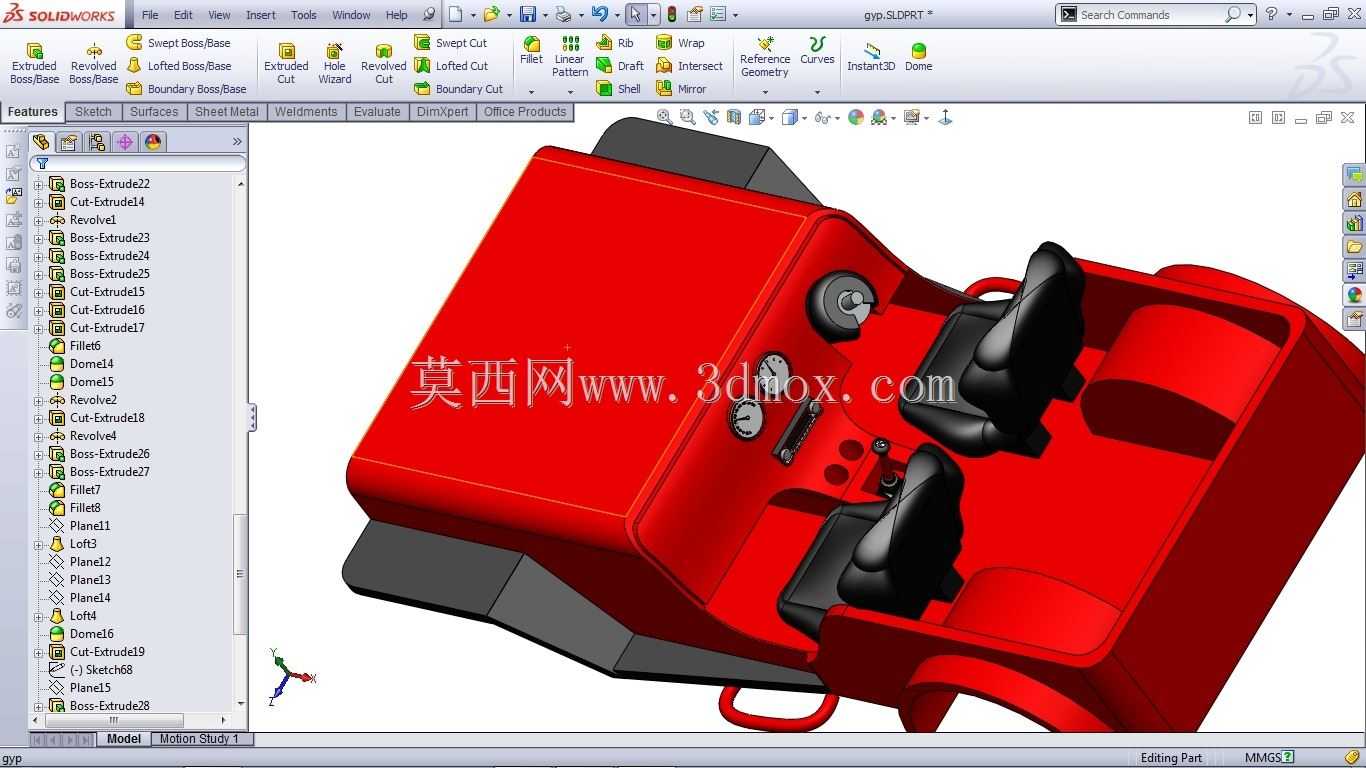

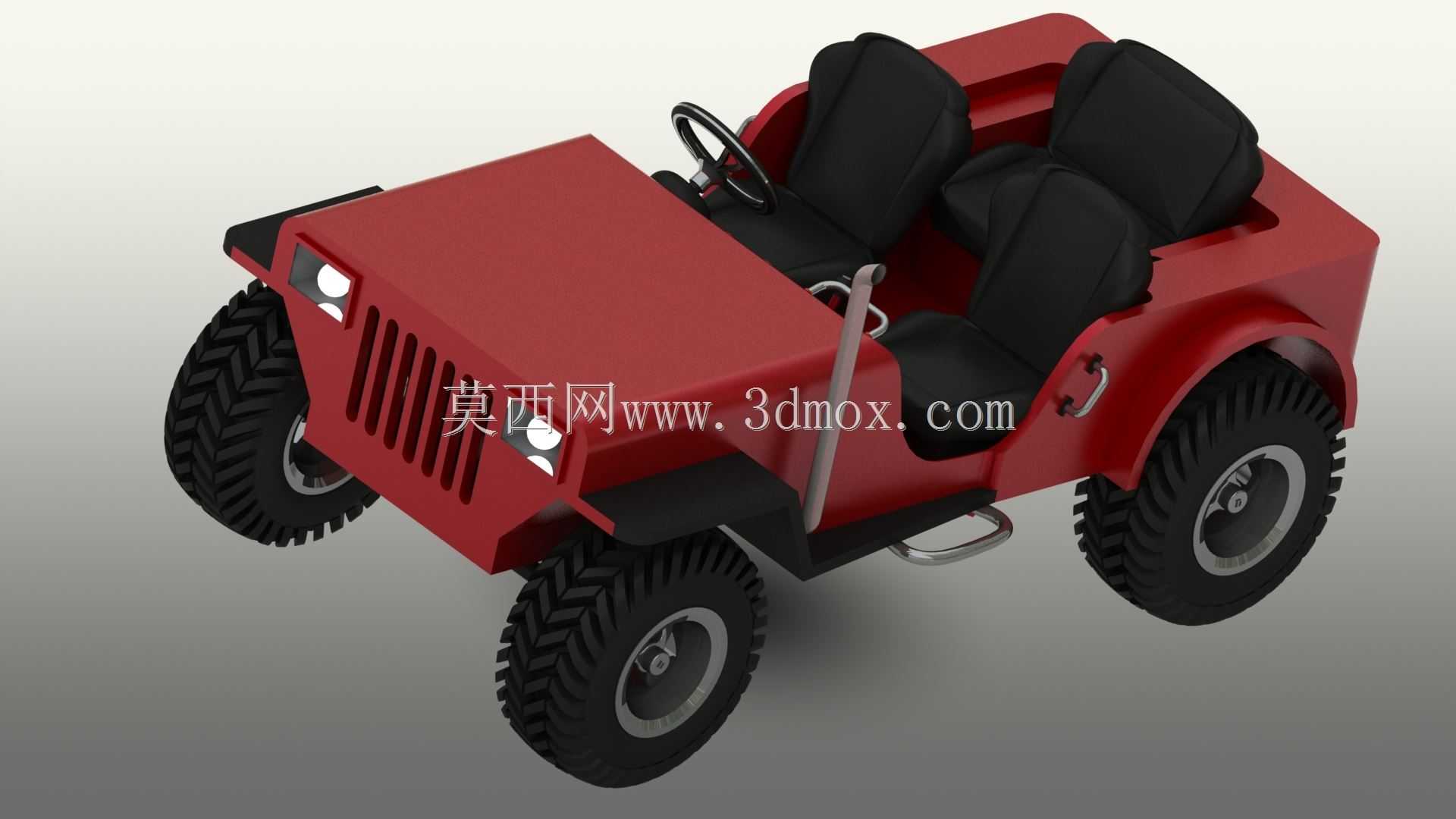

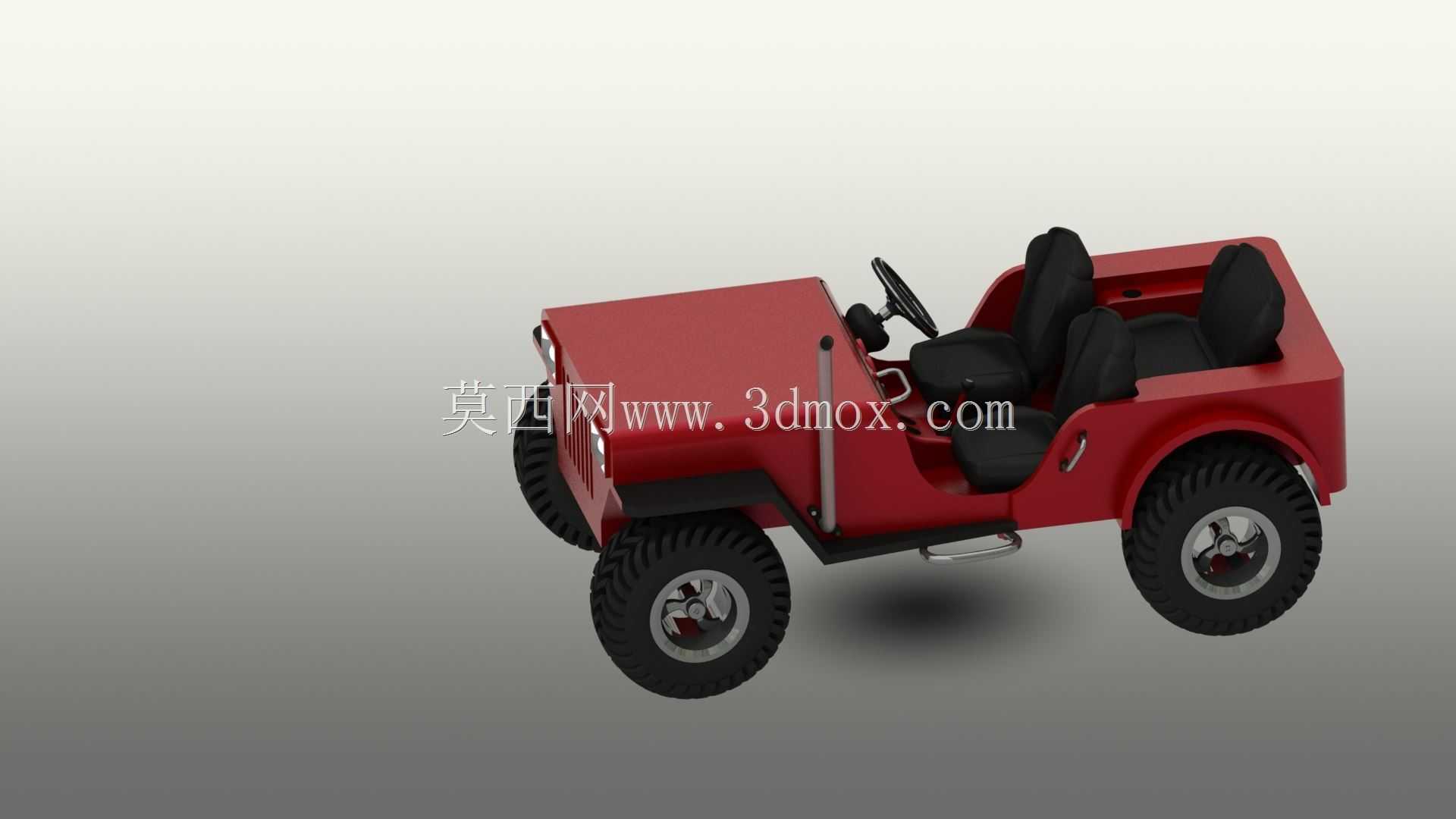

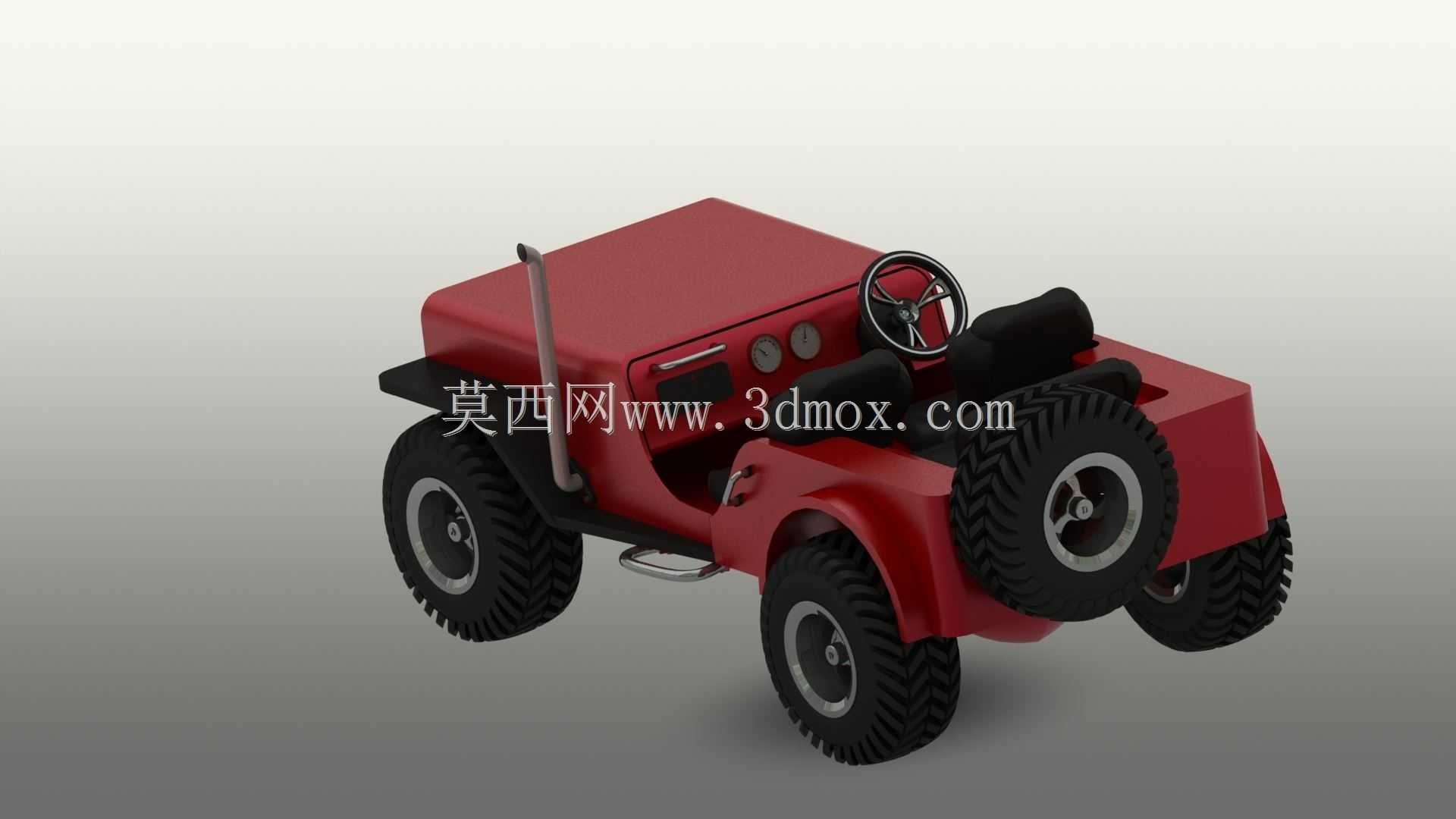

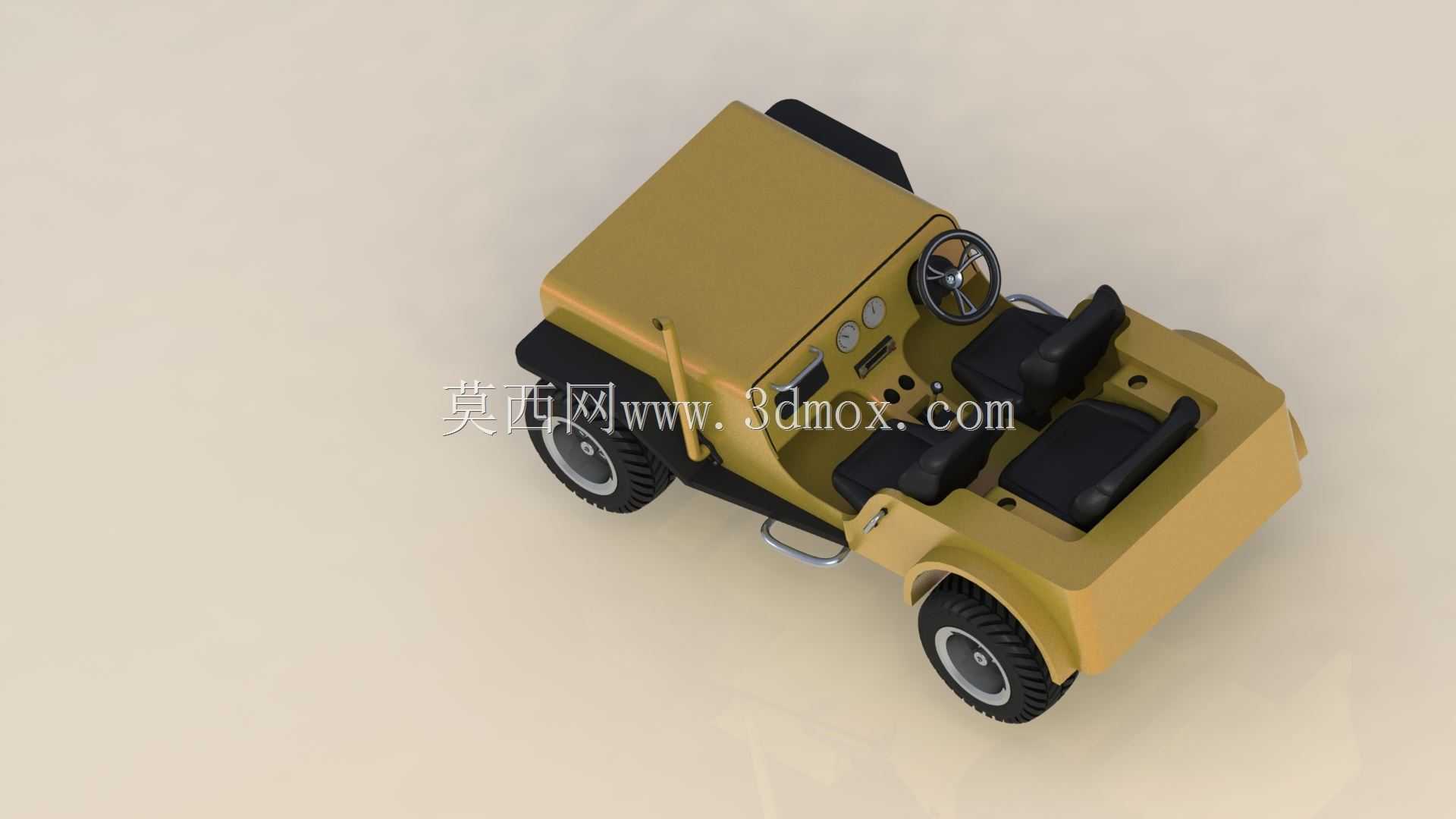

这款小型越野吉普车的三维结构设计，核心面向非铺装路面的短途通行、户外越野休闲场景，可覆盖郊野勘察、户外作业通勤、越野爱好者改装参考等实际使用需求，区别于常规城市乘用车辆，其结构设计全程围绕复杂地形的通过性、车身抗扭刚性展开。从设计思路来看，建模阶段没有套用现有量产车型的现成尺寸参数，所有长宽边界数据均参考实车的实际测量值推导，先确定整车的外廓安装边界：轴距设定适配小型越野场景的转弯需求，轮距匹配宽幅越野轮胎的安装空间，保证侧倾工况下的稳定性，车身总高预留了悬架跳动的安全间隙，避免极限压缩状态下轮胎与轮拱发生干涉。车身主体采用敞篷式结构设计，前置动力舱预留了动力总成的安装空间，舱盖表面做了加强筋结构提升钣金刚度，侧面设置登车踏板方便乘员上下，驾驶舱内布局了单排座椅、转向系统、仪表操纵组件，所有操纵件的布置位置均参考人机工程学要求，转向盘的倾角、座椅的前后调节行程、踏板的布置间距都符合成年驾驶员的操作舒适区间。行走系统部分，搭配大颗粒深花纹越野轮胎，轮辋采用钢制多辐结构适配越野工况的冲击载荷，轮胎与轮眉之间预留了足够的跳动行程，满足悬架在颠簸路面的上下摆动需求，前后悬架的安装点位在建模时做了位置标注，可直接适配非独立悬架的硬轴结构，匹配越野场景下的大行程缓冲需求。车身细节处，侧面设置了外置天线，尾部预留了外挂附件的安装接口，车身表面的装饰图案不影响结构强度，仅做外观标识使用，车门位置做了简化的无门敞篷设计，进一步降低整车自重，提升越野场景下的脱困能力。从功能特性来看，该结构可实现基础的载人通行功能，车身框架的受力路径经过梳理：前部碰撞受力可通过纵梁传递到车身后部，侧方受力由门槛梁和车身侧围结构承担，整车的质心位置经过调整，尽量降低高度以提升越野时的防侧翻能力。建模过程中对所有装配间隙做了校核，转向系统的转动行程不会与周边覆盖件发生干涉，车轮在最大转角状态下也不会触碰车身结构，座椅的安装点位预留了固定孔位，可直接适配常规的改装座椅安装尺寸。对于三维建模从业者而言，该模型可作为小型越野车辆结构设计的参考样本，清晰展示了从外廓尺寸确定到内部部件布局、行走系统匹配、安装边界校核的完整设计逻辑，所有结构特征都保留了可编辑的建模步骤，方便后续针对不同使用场景做参数调整，比如调整轴距适配载货需求、更换轮胎尺寸适配不同地形、调整车身覆盖件造型适配不同的外观设计风格。在实际工程应用中，这类小型越野车的结构设计也可衍生为特种作业底盘，加装专用作业设备后用于林区巡护、矿区短途通勤、户外救援等场景，其紧凑的外廓尺寸可以适应狭窄的非铺装道路，较高的离地间隙保证了在坑洼路面、碎石路面的通过能力，敞篷结构也方便作业人员快速上下车辆、观察周边作业环境。建模时对车身的焊接拼接点位也做了隐含的结构预留，覆盖件的分块符合常规的钣金加工工艺，不需要额外做大幅结构调整就可以直接用于后续的工程化落地参考，所有部件的安装面都做了平面度的隐含设计，满足装配时的贴合要求，避免出现安装错位的问题。
