哈雷改装chopper摩托车车架结构设计

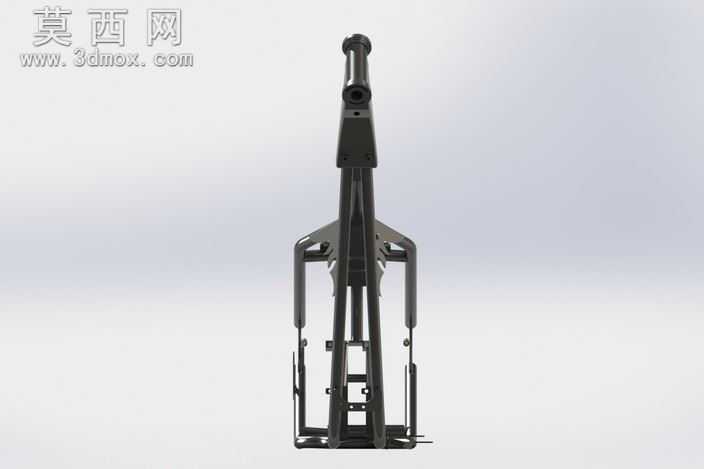

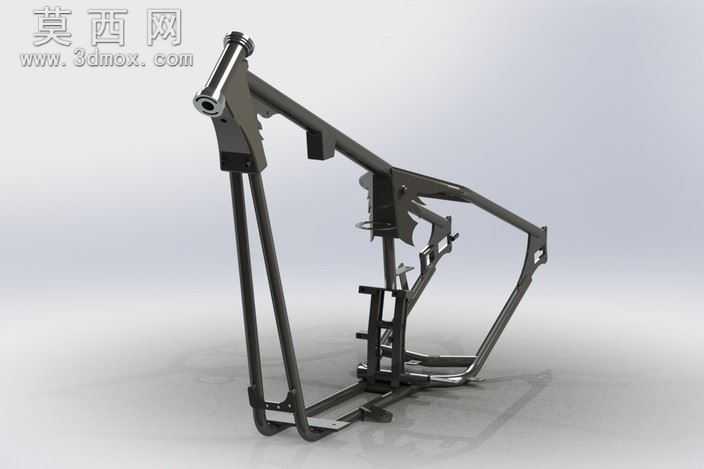

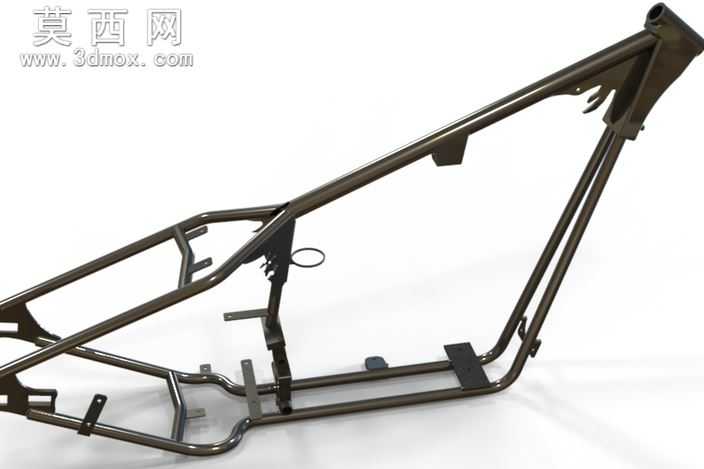

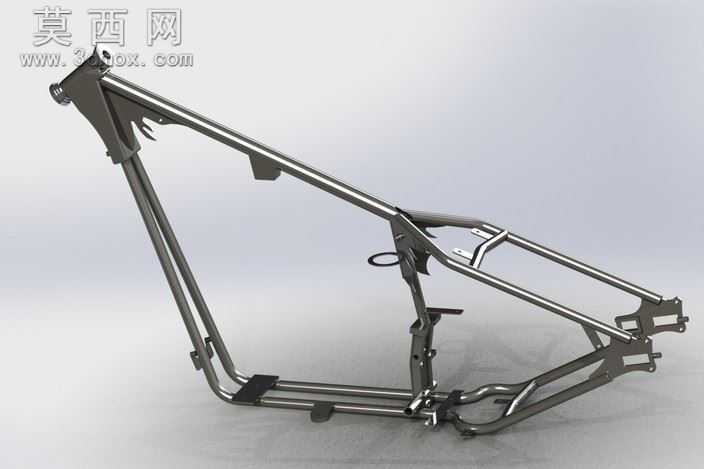

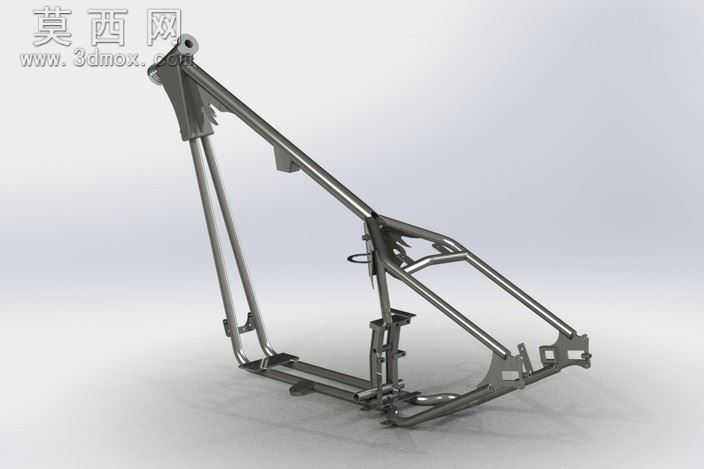

本作品为适配ironhead引擎打造的chopper风格摩托车改装车架三维设计，是在初代斩波器车架基础上完成的迭代更新版本，建模过程中针对初代版本的尺寸适配缺陷做了全面优化，解决了初代车架长度估算偏差导致的引擎安装错位问题。建模阶段首先完成了车架整体尺寸的校准，在原底部管段基础上向上延伸约3.25英寸加长框架结构，重新规划了中心垂直支撑的排布位置，对所有组件支架的安装点位做了精准定位约束，确保每一处安装位的公差控制在合理范围内，保障引擎装配后的贴合度与结构稳定性。材质设定上，车架主体管材指定为CHROMOLLY铬钼钢材质，渲染时还原了金属管材的哑光冷调金属质感，对焊接点位做了细节处理，严格遵循改装车架的工艺要求，明确标注所有管材接缝处必须为满焊工艺，不允许存在虚焊、缝隙或漏焊的缺陷，避免长期使用过程中出现应力开裂的问题。结构设计上针对改装使用场景做了多处细节优化：车架颈部采用1英寸直径油管结构，强化中心受力部位的承压能力，适配大排量引擎运行时的震动负载；从颈部到骨干的过渡区域采用14号规格管材，骨干到尾段的管材厚度不低于1/4英寸，在控制整体重量的同时保障车架核心受力区域的结构强度；同时预留了油箱、座椅、后摇臂、排气系统等改装部件的标准安装位，设计过程中提示焊接装配时可根据实际组件的适配情况做细微调整，确保各部件安装位置精准匹配。整个车架模型完整还原了chopper风格摩托车长前伸、低坐姿的经典结构特征，所有管段的弯折角度、连接点位都经过反复校验，既符合改装摩托车的外观审美需求，也满足实际骑行的结构强度要求，可直接用于改装方案验证、加工生产参考以及改装效果展示，为chopper风格哈雷摩托的定制改装提供了精准的三维模型支撑。
