EF88突击步枪气体活塞及环组件结构

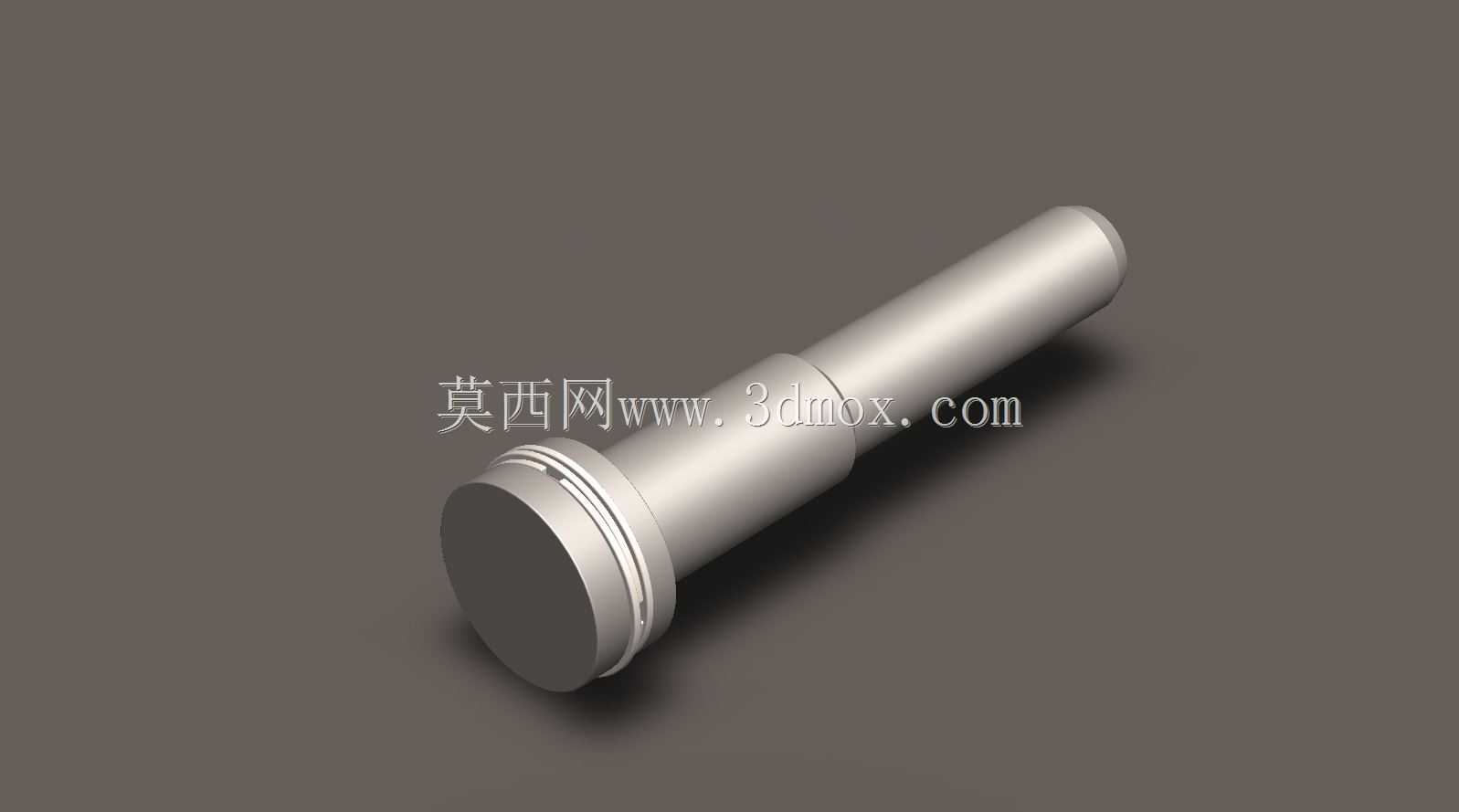

　　在轻武器气动系统的结构设计中，气体活塞与配套活塞环是承担自动机动力传递的核心执行部件，这套对应Lithgow Arms EF88突击步枪的逆向重构活塞组件，完整还原了量产枪械中气动执行端的实际结构特征，可作为轻武器结构学习、气动部件原理验证、同类型自动武器结构参考的具象化三维参照。

　　从实际应用场景来看，这类活塞组件装配在步枪枪管上方的导气箍位置，当枪弹击发后，弹头经过枪管导气孔位置时，部分高压火药燃气会通过导气孔进入导气室，作用在活塞头部端面，推动活塞向后运动，进而带动枪机框完成后坐、抽壳、供弹、闭锁等一系列自动循环动作，是导气式自动武器中将火药燃气能量转化为机械动能的核心转换部件，其结构可靠性直接决定了枪械在复杂环境下的动作成功率，无论是沙尘、泥水还是高低温环境下，活塞与活塞环的配合精度都直接影响导气系统的能量输出稳定性。

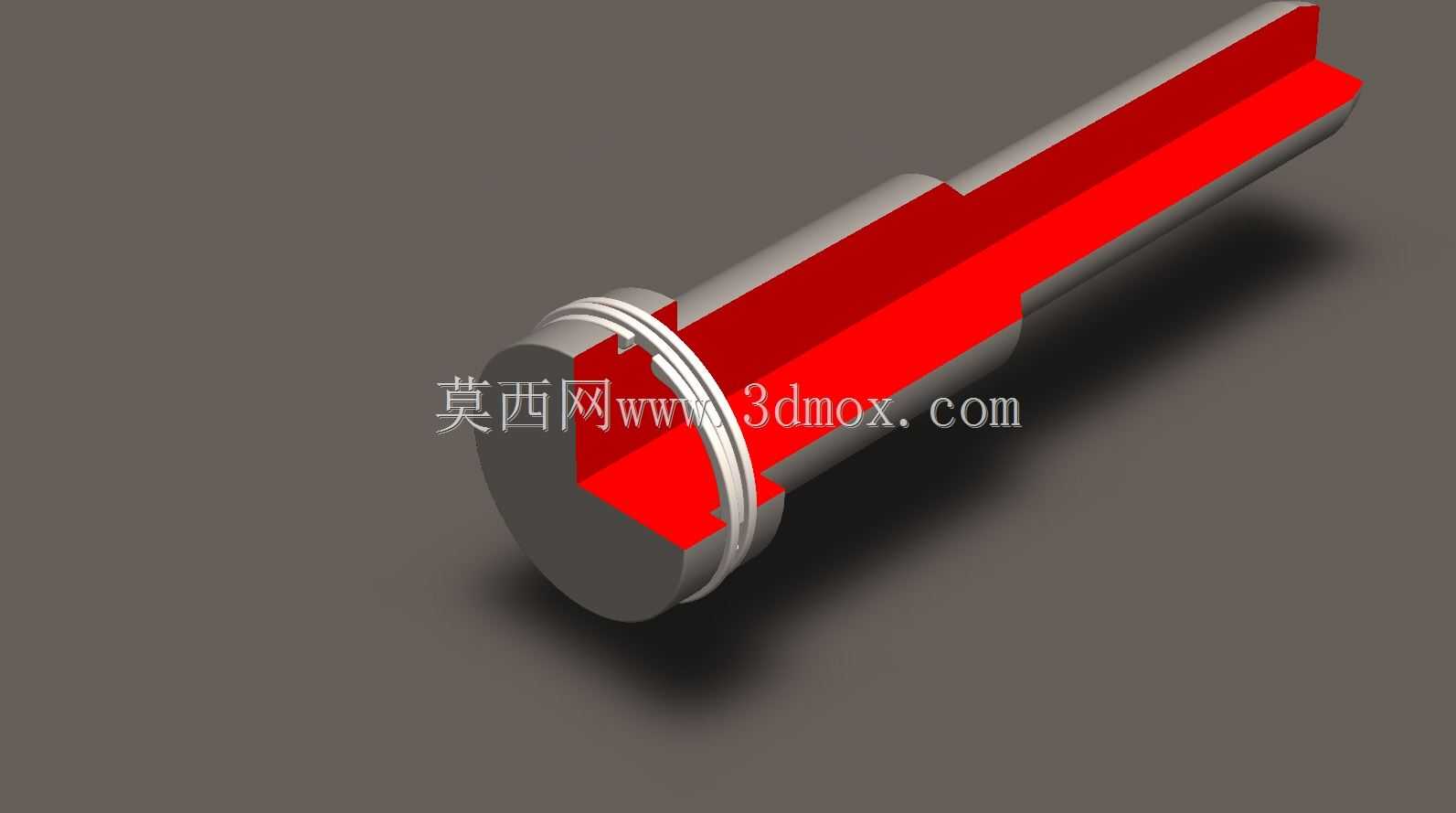

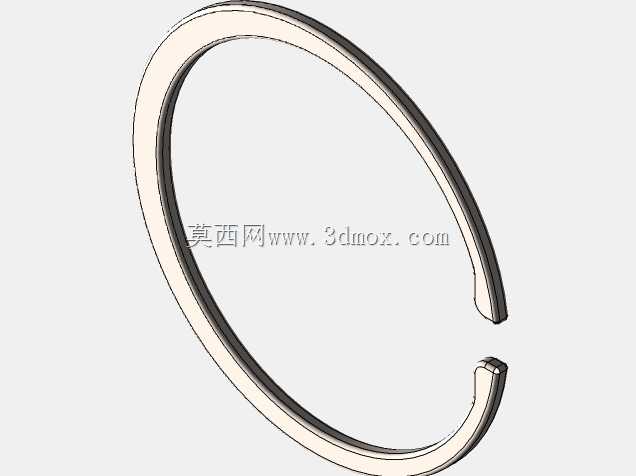

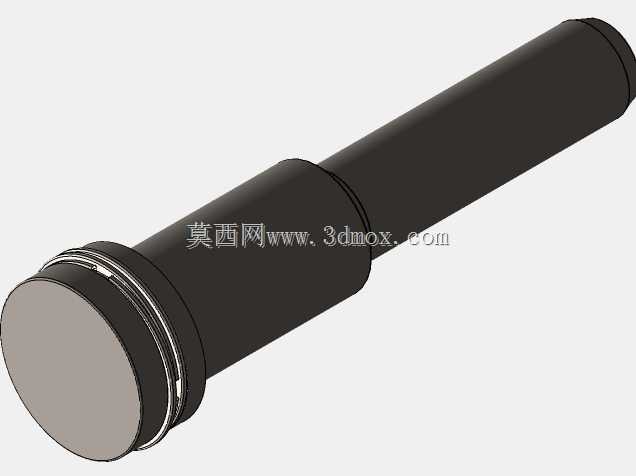

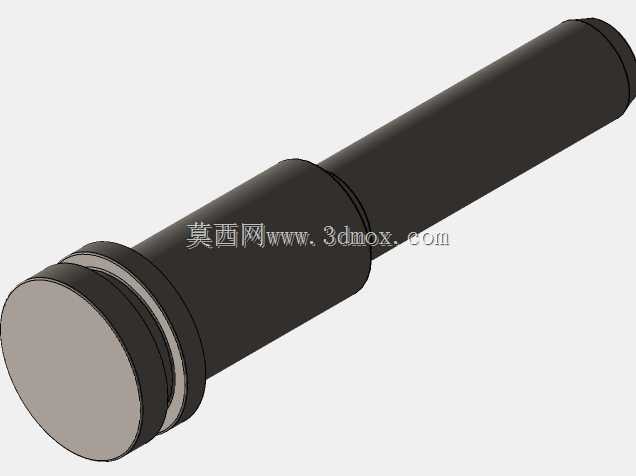

　　从功能特性层面看，该组件分为活塞本体与活塞环两个独立部分，活塞本体为阶梯轴类结构，头部为大直径承压端面，用于直接承受高压燃气的冲击，头部外圆开设的环槽用于装配活塞环，活塞环采用开口弹性结构，装配后可紧贴导气室内壁，起到密封燃气、减少燃气泄漏的作用，保证导气室内有足够的压力推动活塞运动；活塞杆部为细长轴结构，向后延伸与枪机框接触，将活塞承受的轴向推力传递给自动机，杆部的直径与长度经过匹配设计，既保证足够的结构强度承受反复冲击载荷，又控制整体重量，降低自动机运动过程中的往复惯量，提升连发射击时的枪械稳定性。

　　在设计思路的还原上，这套逆向重构的组件充分考虑了枪械实际使用中的损耗特性，针对长期使用中容易出现磨损的活塞环配合面、活塞头部承压面做了结构还原，所有尺寸均经过实际测量校核，区分了精确尺寸与参考尺寸：对于活塞本体的核心配合尺寸，包括活塞环槽的宽度与深度、活塞杆部的直径、活塞头部的承压面直径、活塞的总行程长度，均控制在0.01mm的精度范围内，保证装配后与导气室、枪机框的配合间隙符合设计要求；对于非核心的外观倒角、表面纹理等非配合尺寸，给出了±0.10mm的参考公差范围，既满足结构原理展示的需求，也为后续的结构优化、改型设计预留了调整空间。需要注意的是，给出的高精度尺寸公差仅适用于活塞本体，活塞环作为易损耗件，其尺寸公差需要根据所选材料的弹性模量、工作温度下的膨胀系数单独调整，保证在高温燃气作用下仍能维持可靠的密封性能，不会出现卡滞或者密封失效的问题。

　　从外形尺寸与安装边界来看，活塞整体为同轴阶梯轴结构，最大外径位于头部承压端，该直径与导气室的内径配合间隙控制在0.02-0.04mm之间，既保证活塞可以在导气室内顺畅往复运动，又不会因为间隙过大导致燃气泄漏过多，造成自动机能量不足；活塞头部的环槽位置距离前端面的距离，需要匹配导气孔的轴向位置，保证活塞在初始位置时，环槽位置不会遮挡导气孔，确保火药燃气可以顺利进入导气室作用在活塞端面上；活塞杆部的外径小于头部直径，减少往复运动过程中与机匣内部导向结构的接触面积，降低摩擦阻力，杆部的末端为圆弧过渡接触面，与枪机框的对应位置接触，避免尖锐棱边在反复冲击过程中出现崩裂、磨损加剧的问题；活塞的总长度需要匹配导气室前端面到枪机框初始位置的距离，保证活塞后坐到极限位置时，仍有部分杆部留在导气室的导向结构内，不会出现偏斜卡滞的问题，同时活塞的最大后坐行程需要与枪机框的自由行程匹配，避免出现撞击过量导致的部件损坏。

　　在实际的结构验证过程中，这类活塞组件的三维模型还可以用于导气系统的动力学仿真，通过赋予活塞、活塞环对应材料的密度、弹性模量、摩擦系数等参数，结合火药燃气的压力曲线，模拟不同环境温度、不同装药条件下活塞的运动速度、冲击载荷，进而优化导气孔的直径、活塞簧的刚度参数，为同类型导气式自动武器的结构设计提供数据参考。对于三维建模从业者而言，这类细长轴加环槽的结构，也可以作为练习轴类零件建模、弹性薄壁零件建模、配合间隙校核的典型案例，掌握阶梯轴类零件的建模基准选择、公差配合标注、装配干涉检查的实际工程方法。
