汽车斜齿轮锥齿轮差速器结构设计

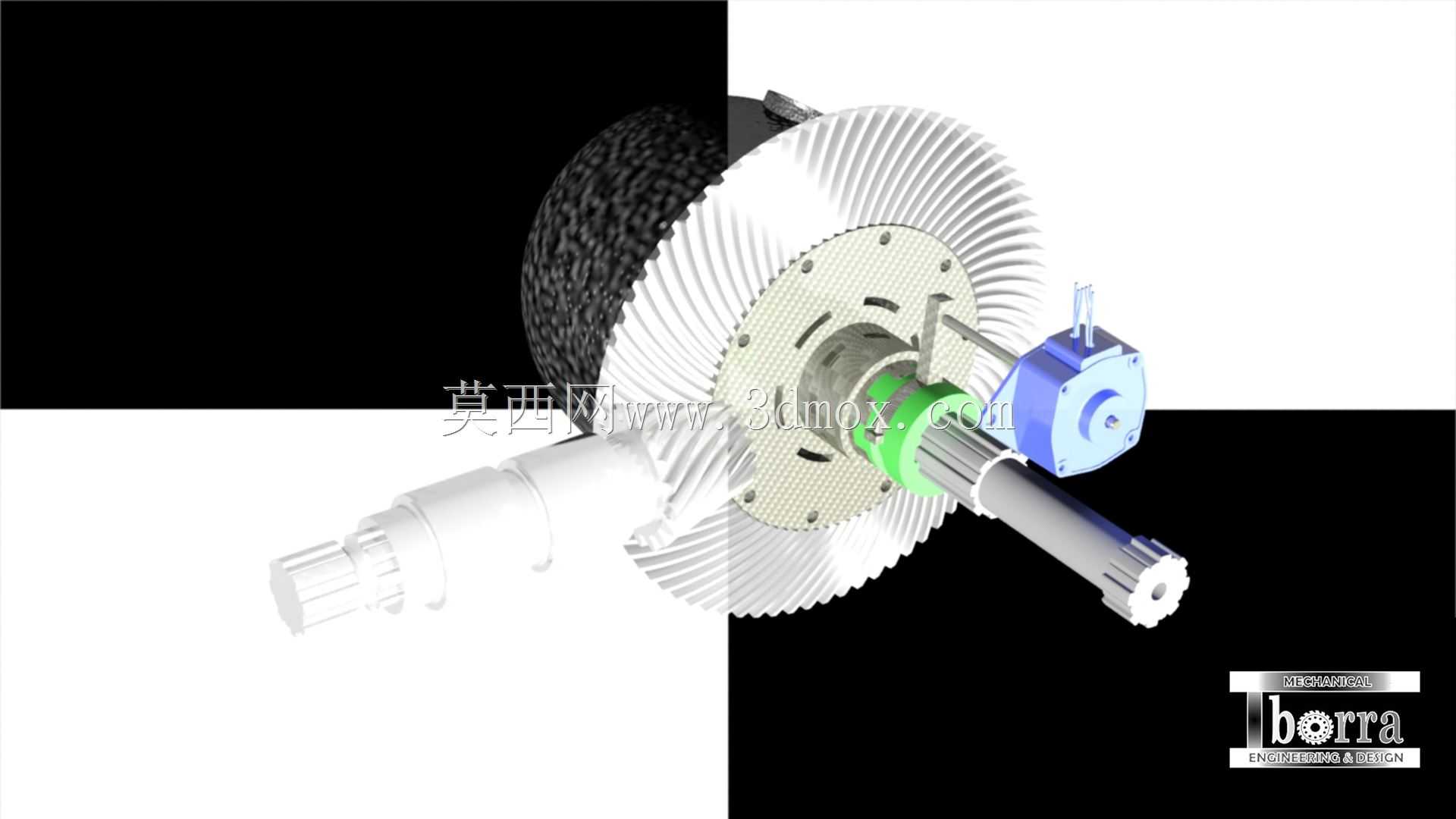

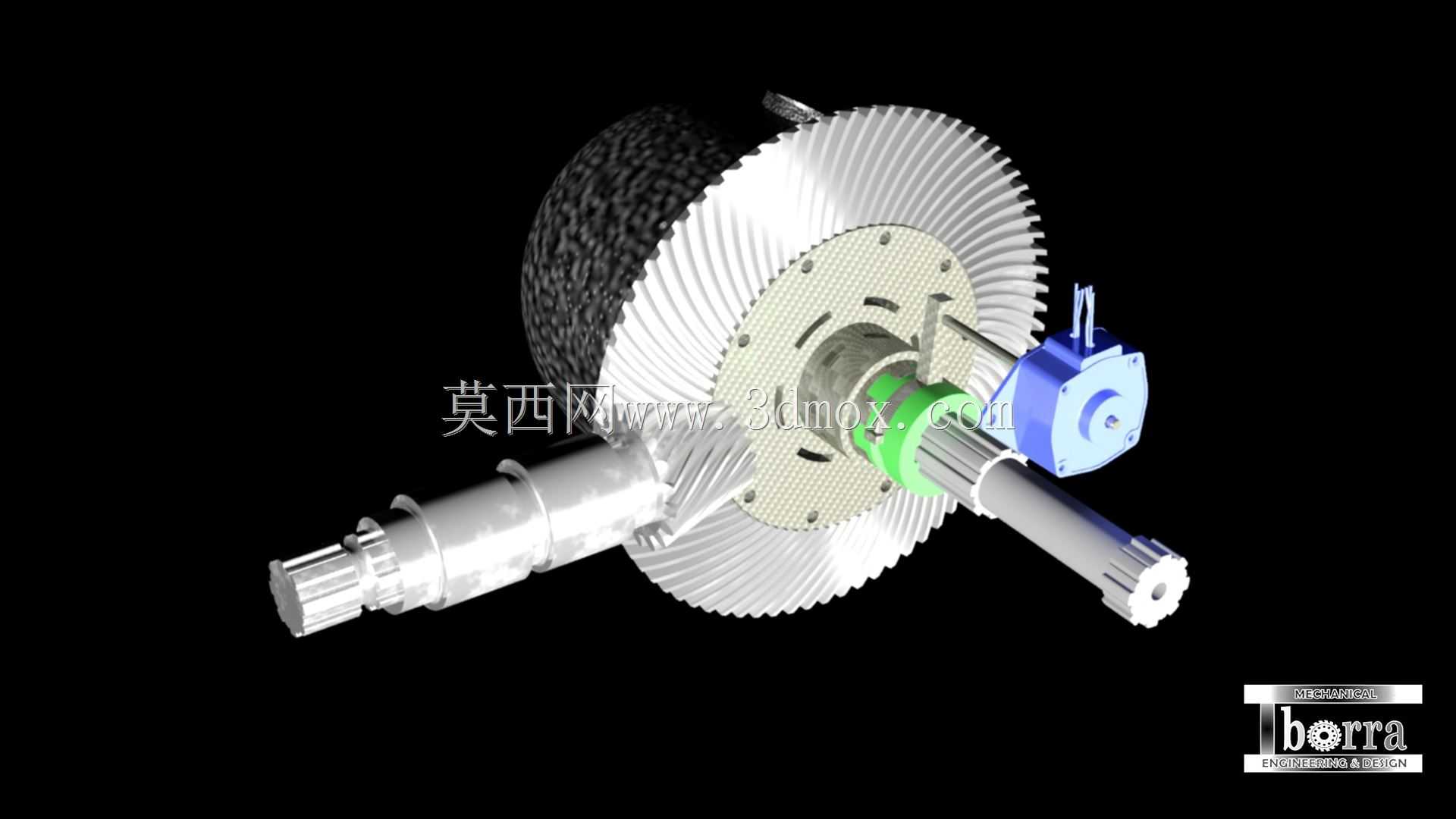

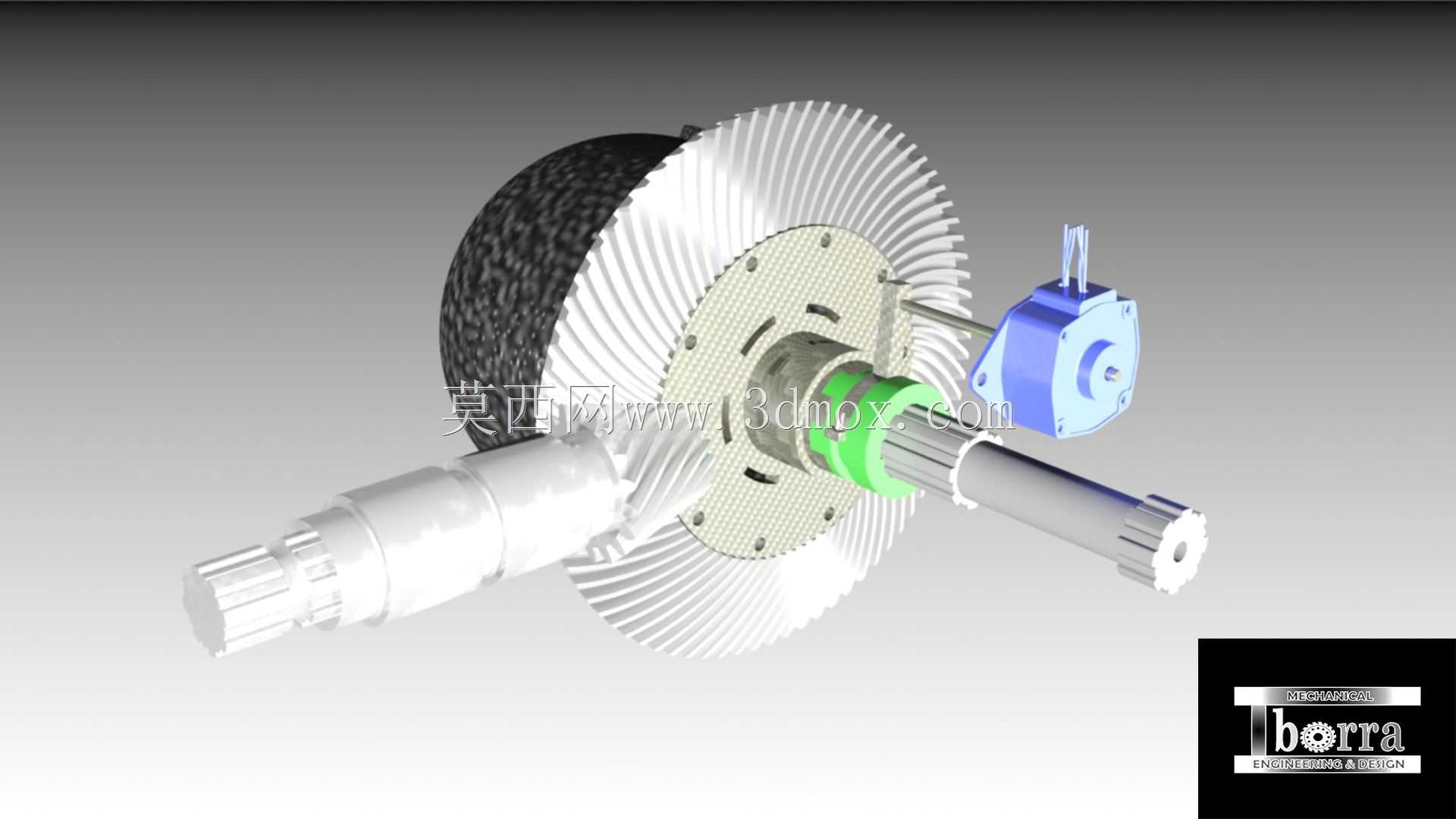

　　差速器作为汽车传动系统中核心的动力分配部件，主要应用于乘用车辆、商用车辆的驱动桥总成中，核心作用是在车辆转弯、颠簸路面行驶等两侧驱动轮存在转速差的工况下，实现两侧车轮以不同转速滚动，同时保证两侧驱动轮的动力输出稳定传递，避免轮胎出现滑拖、异常磨损，同时保障车辆转向过程的操控稳定性。这套差速器采用斜齿轮与锥齿轮组合的传动结构，相比传统直齿锥齿轮差速器，斜齿轮的啮合重合度更高，传动过程中齿面接触应力分布更均匀，能够承受更大的扭矩输入，同时啮合冲击更小，运行过程的NVH表现更优，适配大扭矩输出的动力总成配置。从结构设计逻辑来看，整套差速器的核心传动副包含主减速从动螺旋锥齿轮、差速器壳体、行星齿轮轴、行星斜齿轮、

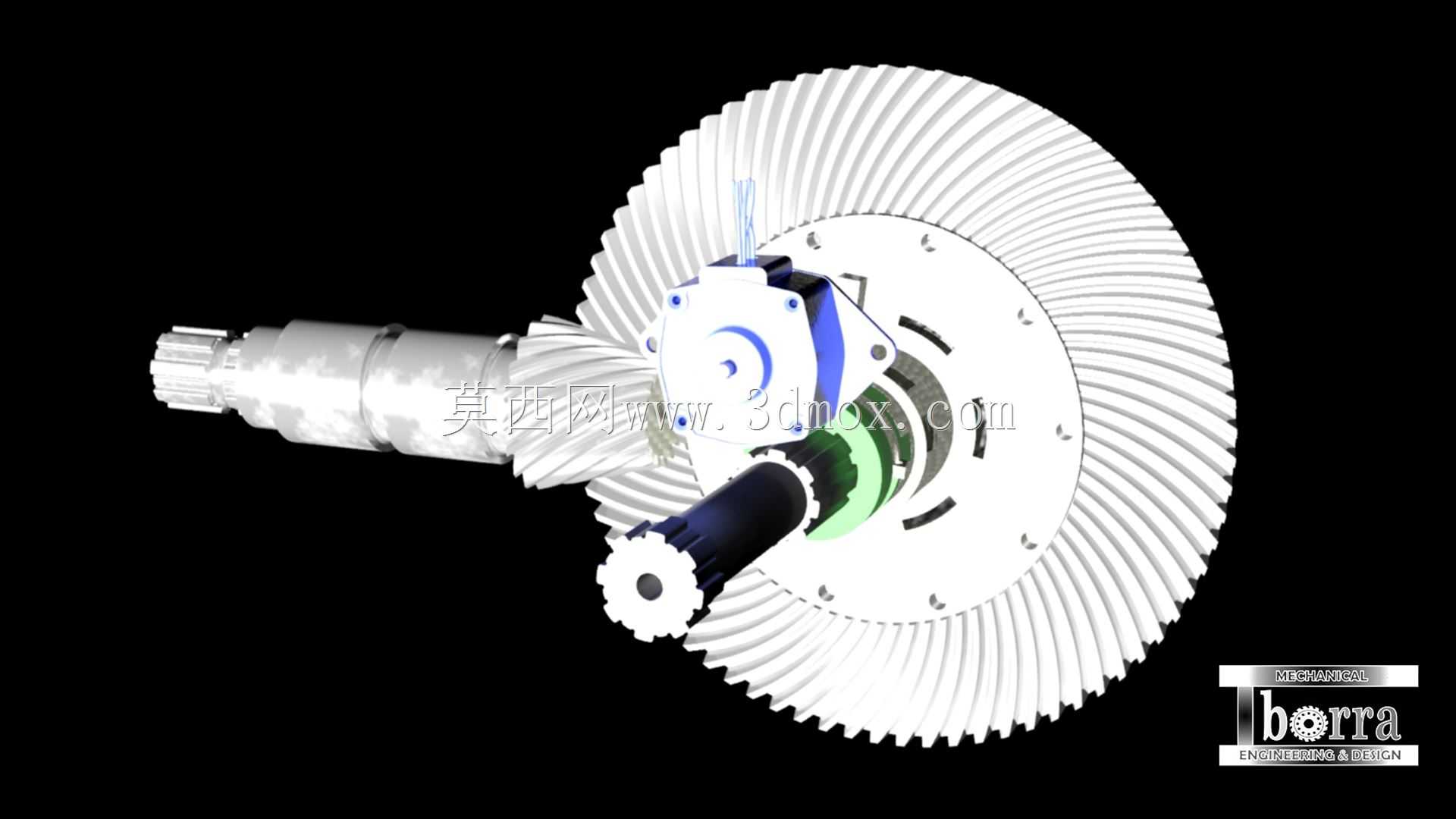

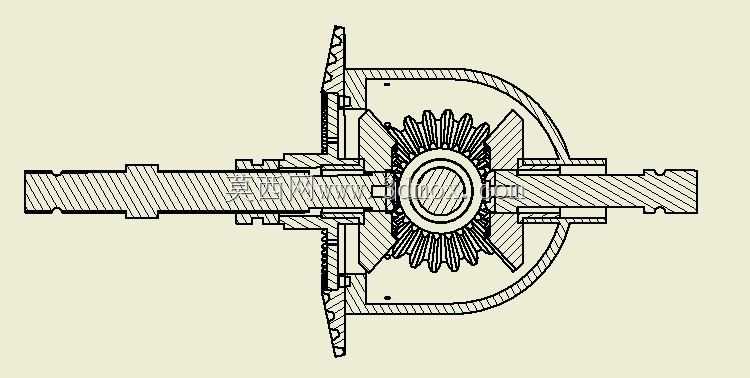

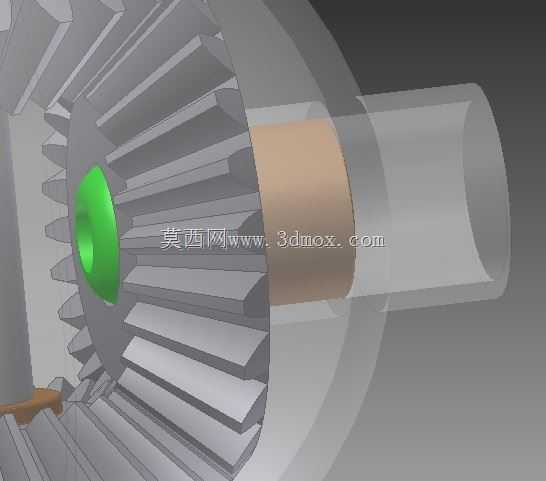

　　半轴斜齿轮以及配套的轴向定位、限位部件，主减速从动锥齿轮通过螺栓紧固连接在差速器壳体法兰端，动力从主减速主动锥齿轮输入后，带动差速器壳体整体旋转，通过行星齿轮轴将动力传递给行星齿轮，再由行星齿轮与两侧半轴齿轮的啮合，将动力分配给左右两侧半轴，最终传递给驱动车轮。在直线行驶工况下，两侧车轮行驶阻力一致，行星齿轮仅随差速器壳体做公转运动，不发生自转，两侧半轴齿轮转速与差速器壳体转速保持一致，动力等比例分配给两侧车轮；当车辆转弯时，内侧车轮行驶阻力大于外侧车轮，行星齿轮在公转的同时发生自转，吸收两侧半轴的转速差，保证外侧车轮转速高于内侧车轮，实现平顺转向。设计过程中针对齿轮参数的匹配做了多轮校核，

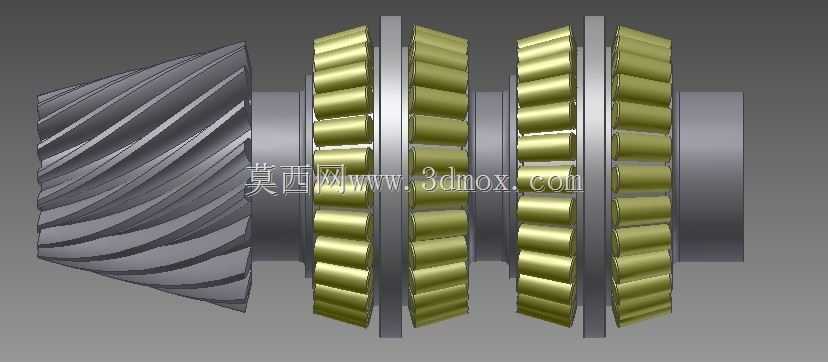

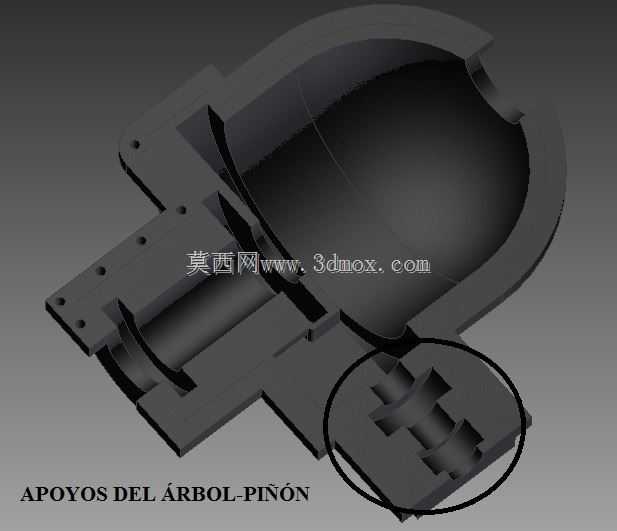

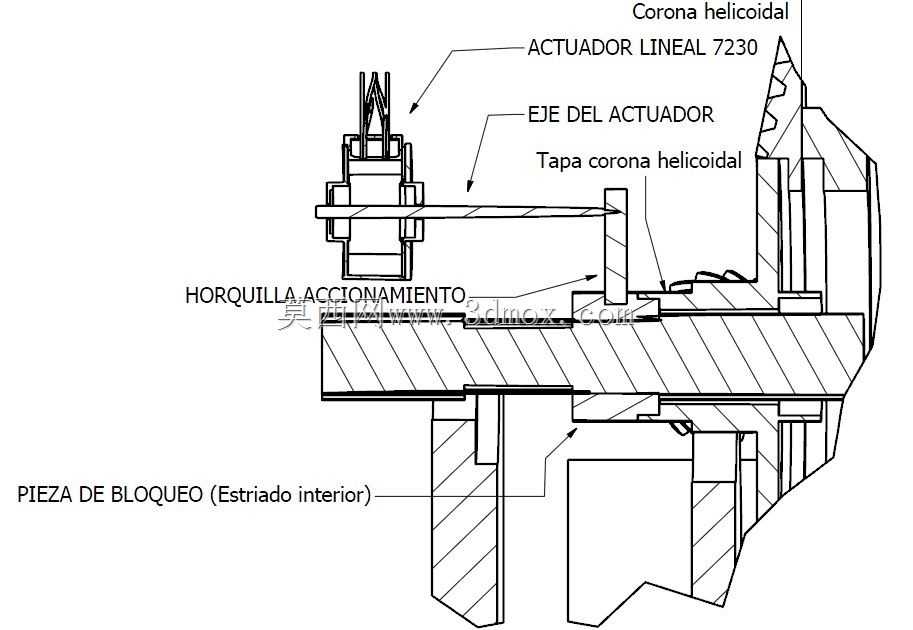

　　斜齿轮的螺旋角选取兼顾了轴向力与传动重合度的平衡，避免过大轴向力导致轴承负载过高，同时保证足够的啮合齿数降低单齿负载；齿宽参数结合差速器壳体的内部安装空间做了适配，在满足强度要求的前提下尽可能压缩轴向尺寸，适配驱动桥的整体布置边界。差速器壳体的结构设计围绕齿轮安装、轴承定位、主减齿轮连接三个核心功能展开，壳体内部预留了行星齿轮、半轴齿轮的安装腔，同时设置了行星齿轮轴的定位孔与防转结构，避免齿轮轴在大扭矩传递过程中出现窜动；壳体两端的轴颈尺寸匹配对应规格的圆锥滚子轴承安装位，保证轴承的支撑刚度，同时轴颈的同轴度公差控制在合理范围内，避免高速旋转过程中出现偏摆振动；壳体法兰端的螺栓孔分布圆直径、螺栓规格与主减从动锥齿轮的安装孔完全匹配，

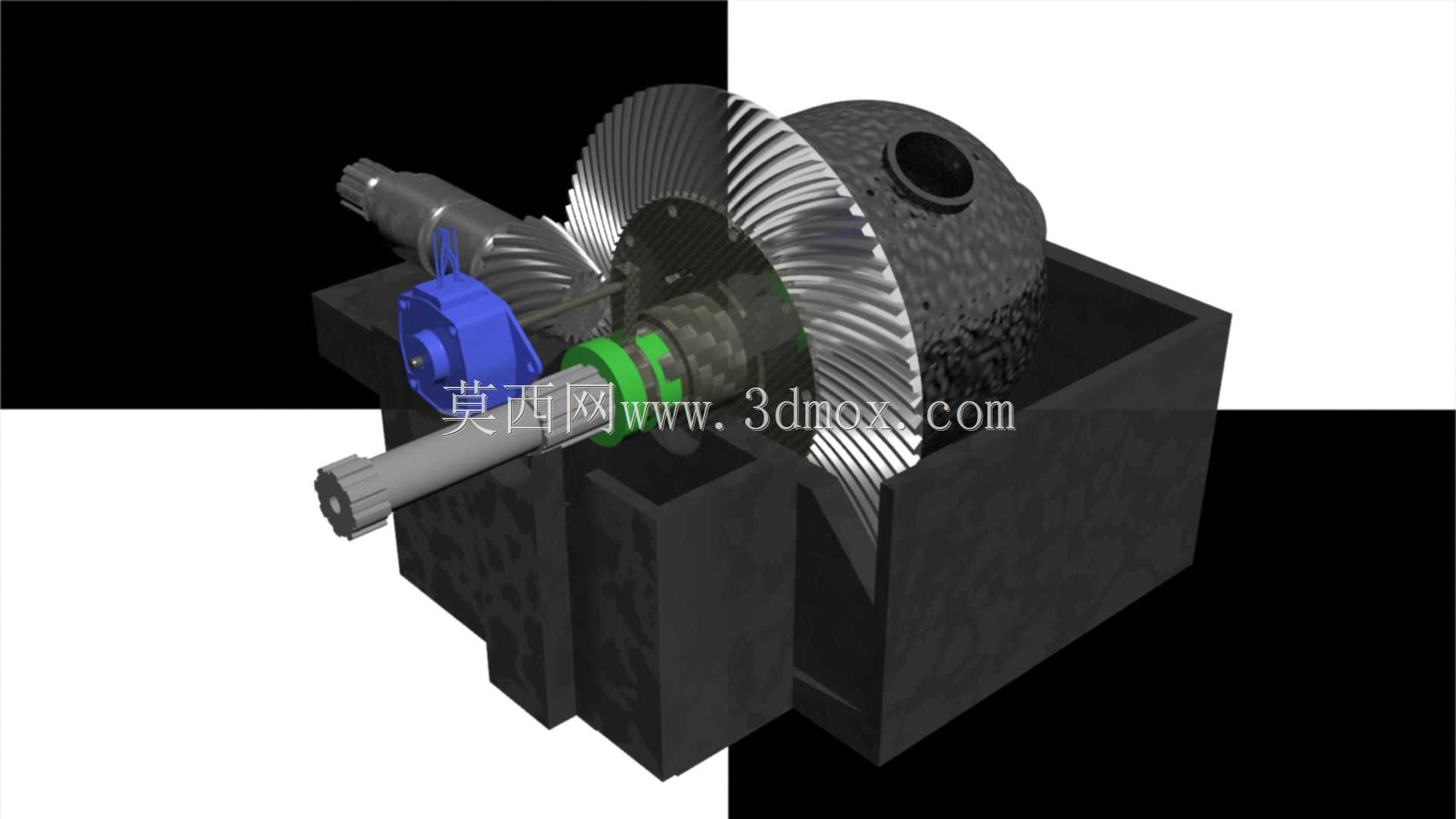

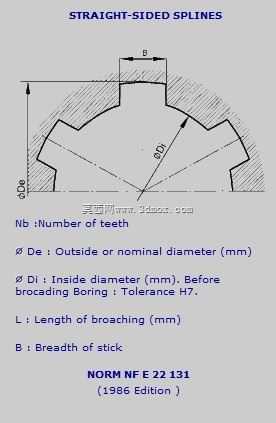

　　结合面的平面度公差满足连接刚度要求，避免大扭矩下连接面出现滑移。整套结构的安装边界充分考虑了驱动桥的整体布置需求，差速器总成的轴向总长度适配桥壳的内部安装空间，主减从动锥齿轮的分度圆直径匹配主减速器的传动比要求，输入输出轴的花键参数适配对应规格的传动轴、半轴连接要求，各旋转部件的外径尺寸预留了足够的安全间隙，避免运行过程中与桥壳、周边部件发生运动干涉。齿轮的轴向定位采用垫片结构，通过调整垫片的厚度可以控制齿轮的啮合间隙，补偿加工与装配过程中的尺寸误差，保证齿轮啮合处于最佳状态，降低运行过程中的冲击与磨损。这套差速器结构可作为汽车传动系统设计、差速器性能研究的参考结构，也可用于机械原理教学、传动结构验证的三维参考模型，帮助设计人员理解差速器的动力传递逻辑、结构组成与装配关系，在进行驱动桥开发、差速器改型设计时，可参考其齿轮布置、壳体结构、安装定位的设计思路，结合具体的车型扭矩参数、布置空间做参数调整，缩短设计迭代周期。
