镂空编织纹理收纳容器三维结构设计

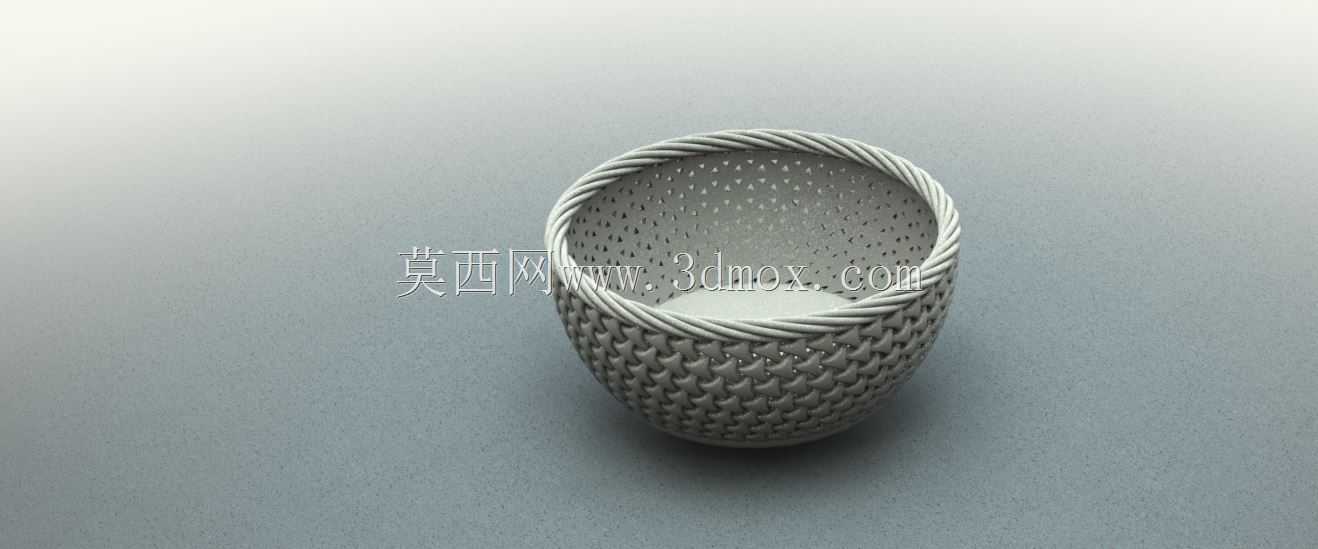

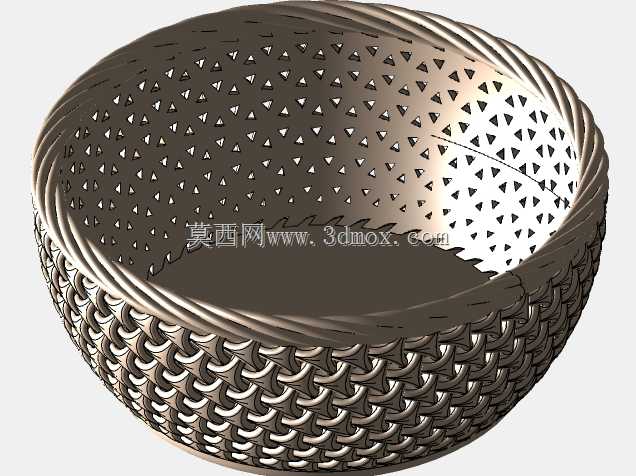

这款镂空编织纹理的容器结构，在日常商用与家居场景中可适配多类收纳需求，小尺寸款可放置于桌面收纳回形针、图钉等小型办公耗材，中等尺寸款可置于客厅收纳干果、茶包等食品类物件，大尺寸款可作为软装装饰件放置干花、装饰球等陈设物品，部分餐饮场景也可将其作为餐前面包、小食的盛放器具，适配多类场景的使用边界。从结构设计逻辑来看，整体采用回转体对称构型，底部做小范围平面收边，保证放置时的接触面积足够，不会出现放置倾斜、侧翻的问题，放置接触面的平面度公差控制在0.2mm以内，适配木质、玻璃、石材等各类常见桌面材质，不会出现放置不稳的晃动问题。容器口部做仿编织扭绳的加厚卷边结构，一方面提升口部的结构强度，避免日常拿取、磕碰时出现口部开裂、变形的问题，另一方面卷边的圆弧过渡也能避免尖锐边缘划伤使用者，拿取时的握持手感更贴合手部轮廓。器身的镂空结构采用渐变式排布逻辑，靠近底部的镂空单元尺寸更小、排布更密集，靠近口部的镂空单元尺寸逐步放大、排布间距同步调整，既保证了整体视觉上的纹理协调性，也兼顾了结构强度——底部密集的镂空单元可以更好地承托内部盛放物件的重量，不会因为镂空尺寸过大导致小尺寸物件漏出，口部的大尺寸镂空则可以提升整体的通透感，减轻容器整体的重量。器身外层的编织纹理采用参数化阵列生成，每一个纹理单元的凸起高度控制在1.5mm，既保证了触摸时的纹理质感，也不会因为凸起过高导致积灰、难以清洁的问题，纹理之间的过渡圆角全部做R0.3mm的圆弧处理，没有尖锐的棱角，日常擦拭清洁时不会勾挂抹布、划伤手部。从建模实现的角度来看，整体以回转曲面作为基础构型，先绘制整体的轮廓母线，母线的曲率变化做连续过渡，没有曲率突变的位置，保证后续曲面加厚时不会出现壁厚不均的问题，基础曲面加厚的壁厚统一为2mm，这个厚度既可以保证3D打印或者注塑生产时的结构强度，也不会因为壁厚过厚导致材料浪费、生产时出现缩痕的问题。镂空孔洞的生成采用曲面投影阵列的方式，先在平面上绘制好单组孔洞的排布规律，再将整组孔洞投影到回转曲面上，之后做实体切除，保证每一个孔洞的边缘都与器身曲面垂直，不会出现斜切的毛刺边缘，生产时的脱模角度也能统一控制在1.5度，适配注塑、3D打印等多类生产工艺的脱模需求。口部的扭绳编织结构采用螺旋扫描的方式生成，扫描轨迹沿着口部的圆周做螺旋上升，扫描截面为直径3mm的圆形，扫描完成后与器身主体做布尔合并，合并位置做R1mm的圆角过渡，避免连接处出现应力集中的问题，日常使用时即使受到轻微的磕碰，连接处也不会出现断裂的问题。安装与使用的边界方面，这款容器不需要额外的安装固定结构，直接放置于平整支撑面即可使用，整体的高度与口径比例控制在1.2:1，重心位于整体高度的三分之一位置，即使内部盛放物件的重量达到额定负载的1.5倍，倾斜15度也不会出现侧翻的问题，日常使用的稳定性足够。针对不同的使用场景，还可以在底部增加硅胶防滑垫的安装槽，安装槽的深度为1mm，直径与常规的10mm直径硅胶防滑垫匹配，用户可以根据使用需求自行粘贴防滑垫，进一步提升放置在光滑玻璃、石材桌面时的防滑性能。结构验证阶段，通过有限元分析模拟日常使用的受力情况，在容器内部均匀放置1kg重量的物件时，器身的最大变形量不超过0.1mm，远低于材料的变形阈值，镂空结构的连接处最大应力也远低于常用PLA、ABS、食品级PP等材料的许用应力，长期使用不会出现结构变形、开裂的问题。清洁维护方面，整体的镂空结构没有封闭的死角，水流可以直接穿过所有镂空位置，冲洗时可以快速冲掉内部残留的杂物，外层的编织纹理因为做了圆弧过渡，也不会残留顽固污渍，日常用软布擦拭即可完成清洁，适配食品接触类场景的卫生要求。
