麦克纳姆全向移动轮组结构设计

在智能仓储AGV、车间重载转运平台、窄空间作业巡检机器人的行走机构选型中，麦克纳姆轮是实现全向移动功能的核心执行部件，区别于传统舵轮、差速轮需要预留转弯半径的运动局限，这类轮组可依托周边分布式辊子的角度差，实现整车零回转半径的平移、斜行、原地旋转动作，适配通道宽度受限、工位排布紧凑的生产作业场景，尤其在电子制造车间SMT线边物料转运、立体仓库出入库接驳、重型设备精调对位工位中，能大幅缩减行走路径规划难度，提升空间利用率。

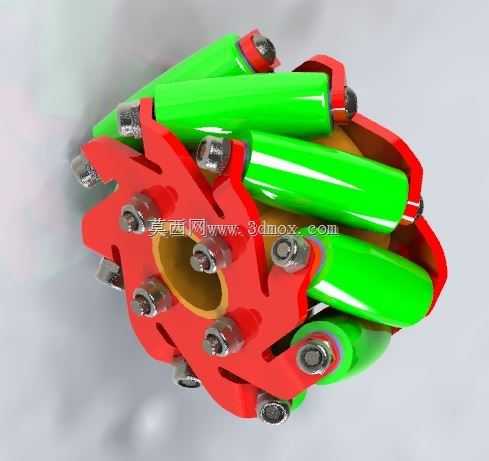

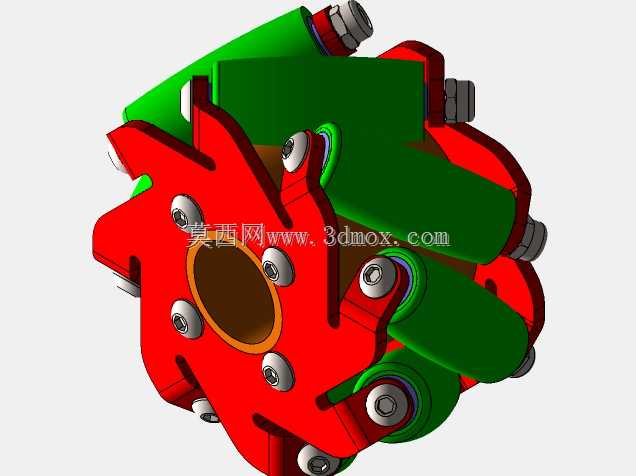

这套轮组的核心设计逻辑围绕辊子偏置角度的受力匹配展开，主轮毂采用辐板式承载结构，周边均匀分布的独立辊子轴线与轮毂主轴线呈45度夹角布置，每个辊子可绕自身小轴线自由转动，当多个轮组按矩阵排布在车体底部时，通过不同轮组的转速与转向差速匹配，可将轮毂的旋转动力分解为X、Y两个正交方向的运动矢量，无需额外转向机构即可实现任意方向的移动。设计过程中优先考虑承载工况下的受力均匀性，轮毂主体采用镂空辐条结构，在保证整体刚性的前提下降低轮组自身转动惯量，每个辊子的安装支座通过螺栓紧固在轮毂辐板的定位槽内，定位槽的加工精度直接决定辊子的偏角一致性，若偏角误差超过0.5度，整车行走时会出现运动耦合偏差，导致走偏、辊子异常磨损问题。

辊子本身采用鼓形外轮廓设计，外覆高弹性耐磨聚氨酯材质，既保证与地面接触时的足够摩擦力，又能通过辊子自身的微形变吸收地面不平整带来的冲击，避免硬接触导致的轮毂螺栓松动。每个辊子的两端采用深沟球轴承作为转动支撑，轴承内圈与辊子芯轴过盈配合，芯轴两端通过锁紧螺母固定在安装支座上，支座与轮毂的结合面设置定位销孔，装配时先通过定位销完成角度定位再拧紧紧固螺栓，可有效避免长期正反转冲击下的支座移位问题。轮毂中心设置标准轴孔与键槽，可直接与驱动电机的输出轴连接，轴孔周边均匀分布的螺栓孔可适配不同规格的连接法兰，兼容市面主流的低压伺服驱动电机、直流减速电机的安装尺寸，安装边界上，轮组的径向最大尺寸需根据整车额定承载选型，单轮承载500kg级别的轮组外径通常控制在200mm以内，轴向宽度不超过80mm，可直接嵌入标准AGV车体的底部安装槽内，无需额外加宽车体尺寸。

实际应用中，这类轮组的排布通常采用四轮矩形布置，四个轮组的辊子偏角按对角同向、邻轮反向的原则安装，运动控制时通过解算每个轮的转速配比，即可实现不同方向的运动输出。设计时需注意辊子的排布间隙，相邻辊子之间预留2-3mm的安全间隙，避免重载下辊子形变导致的相邻辊子干涉，同时轮毂的辐板厚度需根据承载吨位做强度校核，采用有限元分析模拟1.5倍额定载荷下的应力分布，确保最大应力值低于材料屈服强度的60%，预留足够的安全余量。针对地面存在细小铁屑、焊渣的车间场景，辊子支座外侧可加装防尘挡圈，避免杂物进入轴承内部导致的卡滞问题，延长轮组的维护周期。不同于传统脚轮仅能实现被动转向，麦克纳姆轮作为主动行走部件，其辊子的轮廓度、安装偏角精度、轴承转动顺滑度直接决定整车的运动精度，在精密对位场景下，辊子的圆柱度误差需控制在0.1mm以内，否则会出现对位时的微小窜动，影响设备对接精度。
