模块化拼接式三阶益智立方体结构

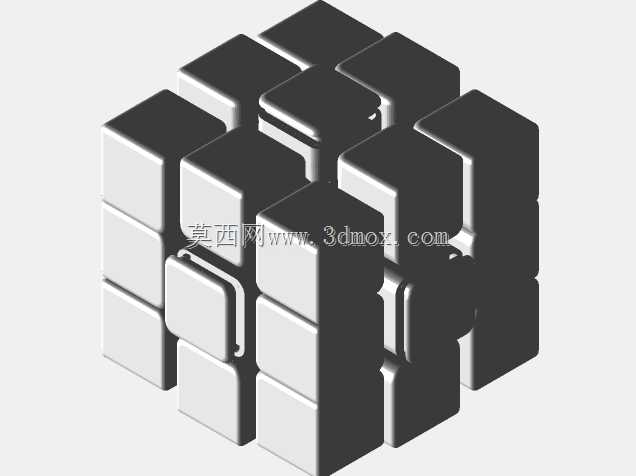

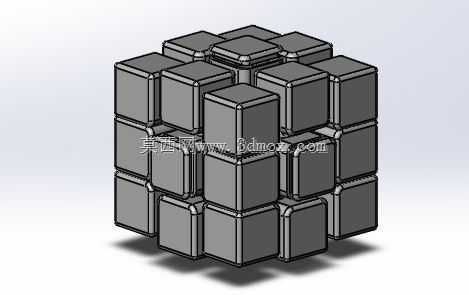

这款拼接立方体的结构设计，最初的落地场景瞄准的是益智教具、桌面创意摆件以及机械结构教学演示三个核心方向，在青少年科创教育场景中，这类等比分块的立方体可以作为空间结构认知的实操载体，帮助学习者理解三维空间的坐标对位、块体限位配合的基础逻辑，相比传统的光滑面魔方结构，这款构件的每个分块都做了外露的棱边倒角与块体间的间隙预留，在手动拼接对位时能提供更清晰的触觉反馈，不需要额外的定位销辅助就能完成块体的初步对位。从结构功能上看，整个立方体采用3x3x3的等分块体布局，每个外露的小块都采用了带圆角的方台造型，块体与块体之间预留了均匀的装配间隙，既避免了拼接过程中相邻块体的摩擦卡滞，也让整体外观呈现出清晰的分层肌理，不会因为块体贴合过紧导致视觉上的整体糊面。设计过程中首先确定的是整体的正立方体边界，所有分块的外表面最终拼接完成后共同构成完整的立方体外轮廓，没有任何块体超出外边界，也不存在内凹的缺块，保证放置在桌面时的稳定性，六个方向的外端面平整度一致，可以任意面朝下放置不会出现晃动。块体之间的配合没有采用传统魔方的中心轴连接结构，而是依靠每个块体内侧的卡位结构实现互相嵌合，这种无中心轴的设计一方面降低了装配的复杂度，不需要预先组装中心转轴支架，单个块体可以独立拆卸替换，在教学场景中如果某个块体出现磨损，只需要更换对应小块即可，不需要整体报废；另一方面，无轴结构让整个立方体的内部空间预留更充分，后续如果需要加装磁吸组件、传感模块或者发光元件，都有足够的内置空间进行改造，不需要额外破坏外部块体的结构。在外形尺寸的边界设定上，整体立方体的边长采用了适合单手握持的尺寸区间，每个小块的边长控制在手指捏取的舒适范围内，块体的棱边做了R角处理，避免尖锐棱角在使用过程中造成划伤，同时R角的弧度经过反复调整，既不会因为圆角过大导致块体间的拼接缝隙过宽影响外观整体性，也不会因为圆角过小失去触觉上的防滑效果。从实际使用的角度看，这款结构除了作为益智拼接玩具使用，还可以作为机械建模教学中的典型案例，用来演示阵列特征、块体配合、间隙设计的基础建模逻辑，在工业设计的手板验证环节，这类等比分块的结构也可以用来验证拼接式壳体的配合公差，通过调整不同块体间的间隙值，就能直观观察到公差累积对整体装配效果的影响。不同于普通的一体打印立方体，这款分块结构的每个零件都可以单独开模或者单独打印，生产过程中可以根据不同的使用需求更换不同材质的块体，比如接触频繁的外块采用耐磨的POM材质，内部嵌合结构采用韧性更好的ABS材质，兼顾外部耐磨性和内部结构的抗冲击性能。块体之间的嵌合结构做了导向斜面设计，装配时不需要精确对准角度，顺着导向斜面就能将块体滑入卡位，拆卸时也只需要从缝隙处轻轻撬动就能分离单个块体，不会因为硬撬导致相邻块体的卡位结构断裂。整体结构没有采用额外的紧固件，所有连接都依靠块体自身的嵌合结构实现，既减少了零件数量，也降低了后期维护的成本，在桌面摆件的应用场景中，这种全块体拼接的结构可以根据个人喜好更换不同颜色的块体，拼出不同的表面图案，相比固定外观的摆件有更高的自定义空间。在结构强度的考量上，每个块体的壁厚都做了均匀化处理，避免出现壁厚突变导致的打印或者注塑过程中的缩痕，嵌合卡位的受力位置做了局部加厚处理，反复拆装过程中不会因为应力集中出现卡位断裂的问题。
