模块化拼接三阶益智魔方结构设计

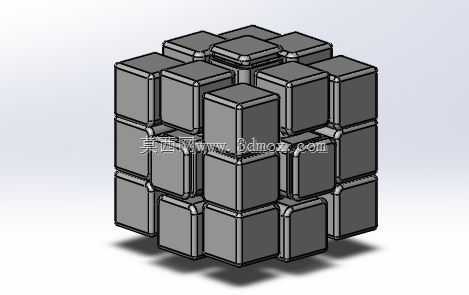

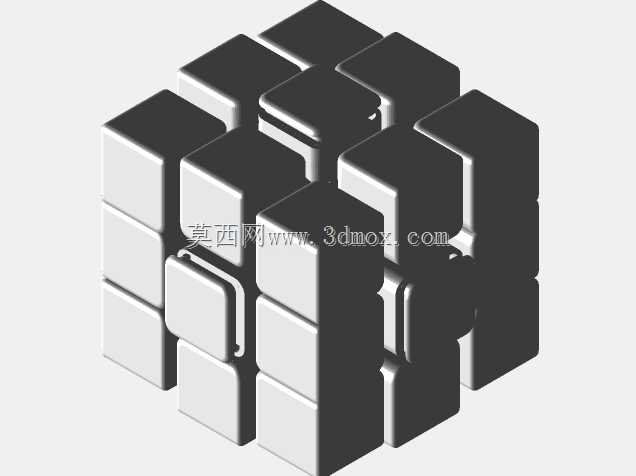

这类模块化立方体拼接结构，核心应用场景覆盖益智教具开发、创意结构展示、机械原理教学演示多个领域，日常在青少年科创教育空间、工业设计展厅、机械原理实训课堂中都能见到同类结构的身影。区别于传统一体注塑的普通魔方，该结构采用独立分块式单元设计，每个外露立方块都做了独立的棱边圆角处理，相邻块体之间预留了均匀的转动间隙，避免转动过程中出现卡滞、剐蹭的问题，所有块体的拼接公差控制在0.1mm以内，既保证拼接完成后整体结构的紧实度，又能让每个转动面的块体实现顺畅的相对位移。从设计逻辑上看，整个结构以三阶立方体阵列作为基础框架，将整体3×3×3的立方空间拆分为26个独立的外露块体与内部隐藏的连接定位结构，每个块体的接触面都做了适配转动轨迹的弧面修型，没有尖锐的直角棱边，既降低了块体转动时的摩擦阻力，也避免了结构应力集中导致的块体开裂问题。在尺寸边界上，整个立方体完成拼接后整体为等边长正立方体结构，单块立方单元的边长尺寸统一，相邻块体之间的间隙均匀控制在0.15mm，整体外轮廓没有突出的连接结构，所有定位卡扣都隐藏在块体的内侧接触面，从外部观察只能看到规整排列的立方块阵列，视觉上呈现出整齐的模块化拼接质感。实际使用过程中，该结构可以实现三个轴向的分层转动，每个转动层的块体都能沿着中心轴做90度的定角度旋转，转动到位后块体之间会通过内侧的定位结构实现轻微的卡位反馈，让使用者能清晰感知转动到位的状态，不会出现转动过位或者错位的问题。不同于普通玩具魔方侧重轻量化与低成本的设计思路，该结构的块体壁厚做了均匀化处理，每个块体的壁厚保持一致，避免注塑成型过程中出现缩痕、变形等工艺缺陷，块体的内侧连接部位做了加厚处理，能够承受频繁转动带来的反复冲击力，长期使用也不会出现连接部位断裂、松脱的问题。在结构适配性上，该设计的每个独立块体都可以单独拆卸替换，不需要整体报废，当某一块体出现磨损或者损坏时，只需要拆下对应位置的块体更换即可，大幅降低了后期维护的成本。从教学应用的角度看，该结构可以直观展示空间阵列排布、模块化装配、转动副配合等机械设计基础知识点，学生可以通过拆分、组装、转动操作，直观理解三维空间定位、公差配合、运动轨迹设计的相关原理，相比平面的教材讲解更有实操性。在创意展示场景中，该规整的立方阵列结构也可以作为创意摆件的基础结构，通过在不同块体表面做差异化的表面处理，实现图案拼接、色彩组合的展示效果，适配不同的展示主题需求。设计过程中针对块体的转动轨迹做了反复的运动仿真验证，模拟了上万次转动循环下的块体干涉情况，对所有可能出现剐蹭的棱边都做了渐进式的倒角修型，保证在任意转动角度下，相邻块体之间都不会出现硬接触卡滞，同时也不会因为间隙过大导致整体结构松散晃动。每个块体的连接卡扣都采用了弹性适配的结构设计，在装配时可以通过轻微的弹性变形实现卡接固定，装配完成后卡扣会自动回弹到定位位置，不需要额外的粘接或者紧固件连接，整个装配过程不需要专用工具，徒手即可完成全部块体的组装，既适合工厂批量装配，也适合作为DIY拼装套件面向爱好者发售。从结构强度的角度考虑，所有块体的受力部位都做了加强筋设计，加强筋的厚度为主壁厚的0.6倍，既不会在表面产生缩印，也能有效提升块体的抗冲击性能，即使从常规桌面高度掉落，也不会出现块体碎裂或者连接结构松脱的问题。整体结构没有多余的冗余设计，每个块体的形状都经过优化，在保证结构强度与转动功能的前提下，尽可能减少了不必要的材料消耗，适配批量注塑生产的工艺要求，不需要复杂的抽芯结构就能完成模具开模，有效降低了批量生产的工艺成本。
