丹佛斯OSPC125型液压转向转阀结构

在工程机械、农业机械、重型叉车以及中小型特种作业车辆的全液压转向系统中，转向转阀是决定转向操作手感、转向响应精度与系统可靠性的核心控制元件，本次呈现的OSPC125规格转阀，是对应125ml/r排量转向器配套的核心控制单元，广泛适配中小吨位轮式作业设备的转向回路。从实际装车应用场景来看，这类转阀通常集成在摆线式全液压转向器的输入端，直接与转向操纵机构连接，当驾驶员转动方向盘时，转阀内部的阀芯与阀套会产生相对角位移，从而切换压力油的通断与流向，将转向泵输出的高压油按需分配到转向油缸的不同腔室，实现车轮的转向动作，同时在方向盘停止转动时，阀芯会在对中弹簧的作用下回到中位，切断压力油供给，让车轮保持当前的转向角度，避免出现转向漂移或者自动跑偏的问题。

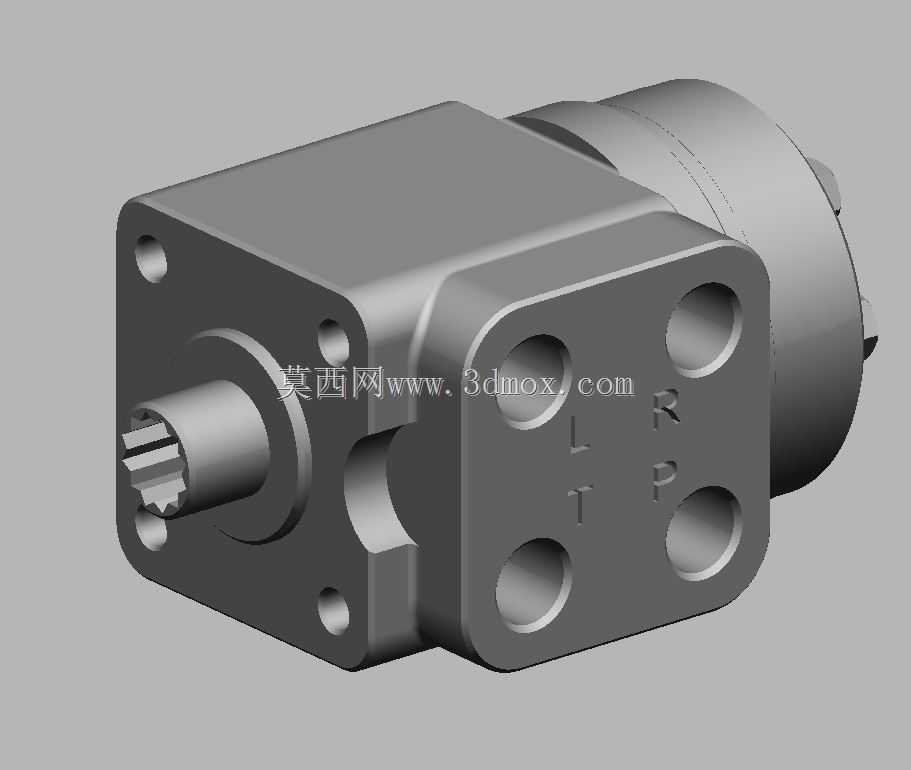

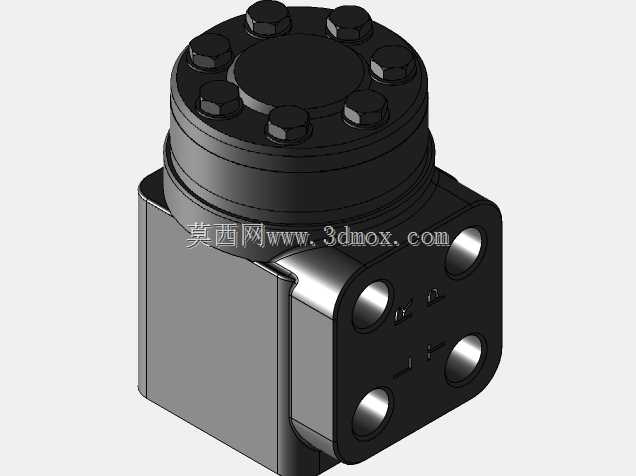

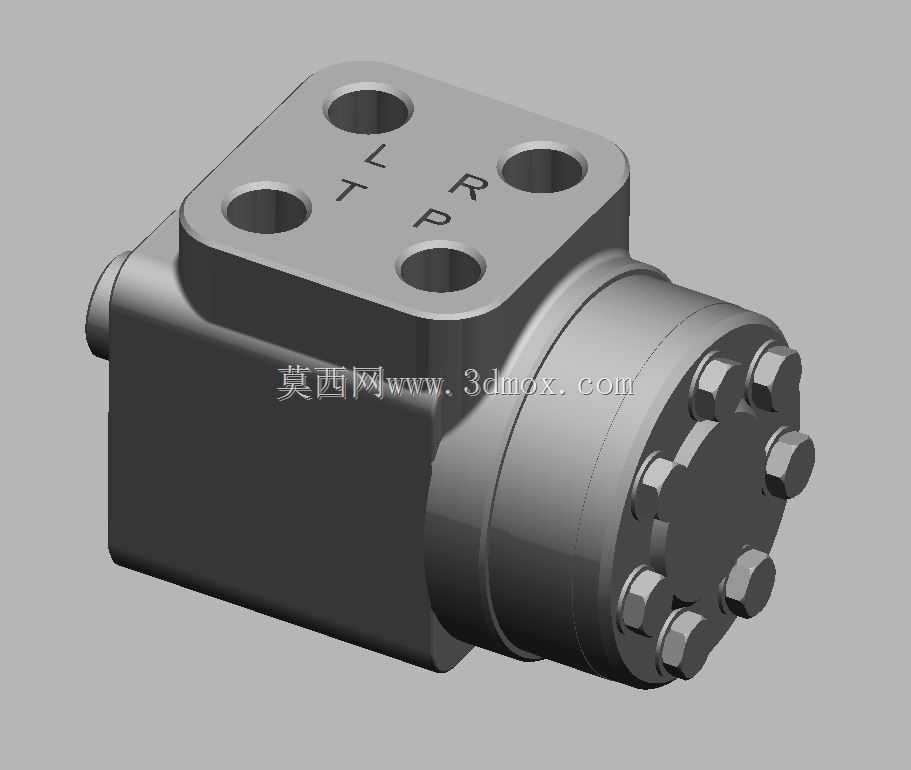

从结构设计思路来看，这款转阀采用了方块式安装基体加圆柱形阀腔延伸段的整体布局，安装法兰面设置了四个均布的安装通孔，能够直接通过螺栓固定在转向器的阀体端面上，安装面的平面度公差控制在0.02mm以内，保证结合面的密封性能，避免高压油出现渗漏。阀体侧面的四个通油口分别标注了P、T、L、R标识，其中P口为转向泵来油的进油口，T口为回油口连接液压油箱，L、R口分别对应转向油缸的左腔与右腔，油口采用内螺纹加工形式，能够直接与标准液压管路接头连接，油口的通径经过流量校核，在系统额定流量下的压力损失不超过0.3MPa，避免出现节流发热导致的系统效率下降。输入端的花键轴采用渐开线花键设计，能够与转向柱的连接套可靠啮合，花键的模数与压力角符合液压转向器的通用连接标准，具备良好的互换性，花键端部做了倒角引导，方便装配时的对中插入，避免装配过程中碰伤花键齿面。

从安装边界与尺寸适配角度来说，这款转阀的方形安装法兰边长为通用的OSPC系列标准尺寸，安装孔的中心距与同排量的其他品牌转向转阀保持一致，能够在设备改造、备件替换时直接适配原有安装位，不需要额外修改安装支架或者管路布局。阀体的圆柱形延伸段是转阀阀芯与阀套的容纳腔，内部加工有高精度的环形油槽与径向节流孔，节流孔的尺寸经过匹配调试，能够在转向操作时提供合适的路感反馈，既不会因为阻尼过小导致转向过于灵敏出现操作发飘的问题，也不会因为阻尼过大导致转向沉重，增加驾驶员的操作强度。对中弹簧的刚度经过匹配，在方向盘无输入时能够快速将阀芯推回中位，中位时各油口的密封长度足够，不会出现中位内泄过大导致的转向沉、自动跑偏问题，同时弹簧的预紧力设置合理，转向操作时的启动力矩控制在行业通用的舒适区间，长时间操作也不容易产生疲劳。

在实际使用过程中，这类转阀的材质选用了高强度铸铁作为阀体毛坯，经过时效处理消除内应力，避免长期使用过程中出现阀体变形导致的阀芯卡滞问题，阀芯与阀套采用了配对研磨工艺，配合间隙控制在0.008-0.012mm之间，既保证阀芯动作的灵活性，又能将内泄量控制在允许范围内，保证转向系统的刚性。油道内部做了去毛刺处理，避免加工残留的铁屑在液压油冲刷下进入配合面，造成阀芯拉伤或者卡滞，影响转向系统的安全性。这款转阀的结构设计充分考虑了户外作业设备的恶劣使用工况，能够在-20℃到80℃的液压油温度范围内稳定工作，适配矿物型液压油的使用要求，在常规的维护周期内不需要拆解保养，具备较高的可靠性，能够满足装载机、拖拉机、小型挖掘机、仓储叉车等多种设备的转向系统配套需求，在进行三维建模时，这类转阀的油道布局、安装尺寸、连接接口都需要严格按照实物测绘参数进行还原，才能保证后续装配仿真、管路布局设计时的准确性，避免出现装配干涉、管路连接错位的问题。
