机械传动用铰接式轴连接接头结构

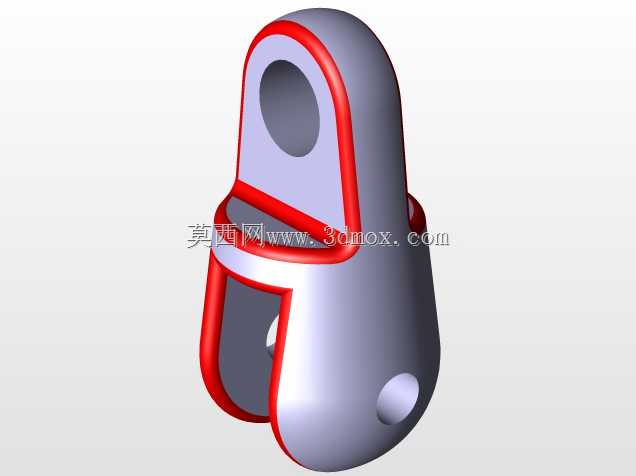

在各类需要实现轴类部件铰接传动的机械结构中，这类轴连接接头是承担载荷传递、适配角度偏移的核心连接件，常见于工程机械的连杆机构、农用机械的传动铰接位、输送设备的活动连接段，以及部分特种设备的柔性传动节点中，区别于刚性联轴器的同轴固定连接需求，这类接头需要在传递轴向与径向载荷的同时，允许连接的两个轴段存在小范围的角度摆动，抵消安装误差或者设备运行过程中产生的结构形变带来的附加应力，避免轴系因为刚性约束出现应力集中断裂的问题。从结构设计逻辑来看，这个接头采用上下分体式的铰接耳结构，上部的单耳结构设置大直径铰接孔，用于和主动端的轴件配合，下部的双耳结构对应设置同轴的铰接孔，用于和从动端的连接部件匹配，双耳的间隙尺寸经过精准核算，既可以保证配套的连接耳板能够顺利嵌入，又不会因为间隙过大导致传动过程中出现明显的晃动冲击，孔位的边缘都做了圆弧倒角处理，一方面是消除机加工过程中产生的锐边毛刺，避免装配时刮伤配套轴件的表面，另一方面也可以减少应力集中，提升孔位周边的结构强度，因为铰接孔是整个接头载荷传递最集中的区域，长期承受交变载荷的作用，如果存在锐边或者加工缺陷，很容易从边角位置萌生疲劳裂纹。整个接头的外形采用圆滑过渡的曲面设计，没有突兀的直角结构，除了降低应力集中系数之外，也能减少设备运行过程中接头和周边部件发生卡滞的概率，尤其是在有连杆摆动的机构中，圆滑的外轮廓可以避免运动过程中剐蹭周边的管线或者结构件。从安装边界来看，上部单耳的铰接孔轴线和下部双耳的铰接孔轴线呈垂直分布，这种正交的孔位设计让接头可以实现两个维度的小角度摆动，适配更复杂的安装偏移场景，安装时只需要将对应轴件穿入铰接孔，配合轴用挡圈或者锁紧销完成轴向固定即可，不需要额外的复杂定位结构，拆装维护的效率很高。在材质选择的适配性上，这类接头通常采用中碳钢锻造后做调质处理，表面可以根据使用场景做发黑或者镀锌防锈处理，既保证足够的结构强度承受传动载荷，又能适应户外或者多粉尘的工作环境，建模过程中需要重点关注铰接孔的同轴度公差、上下孔位的垂直度公差，以及耳板厚度的尺寸一致性，这些参数直接影响接头装配后的活动灵活性和载荷承载能力，如果孔位同轴度偏差过大，会导致轴件穿装困难，运行过程中出现偏磨，缩短接头的使用寿命；如果上下孔的垂直度超差，会导致两个连接轴段的运动轨迹出现干涉，无法实现预期的角度补偿效果。在实际选型应用中，需要根据传递的额定载荷核算耳板的厚度和铰接孔的直径，确保接头的抗剪切强度、抗挤压强度满足设备的最大载荷要求，同时要预留足够的安全系数，应对设备启动、制动过程中产生的瞬时冲击载荷，避免出现过载断裂的故障。这类接头的结构没有冗余的设计，所有的曲面和结构特征都服务于载荷传递和运动适配的需求，没有多余的装饰性结构，完全从工程实用的角度出发，在保证结构强度的前提下尽可能控制整体重量，降低运动过程中的惯性冲击，对于需要做往复摆动的传动机构来说，更低的接头重量可以减少驱动端的负载损耗，提升设备的运行效率。
