牧场养殖用支架式牛饮水槽结构设计

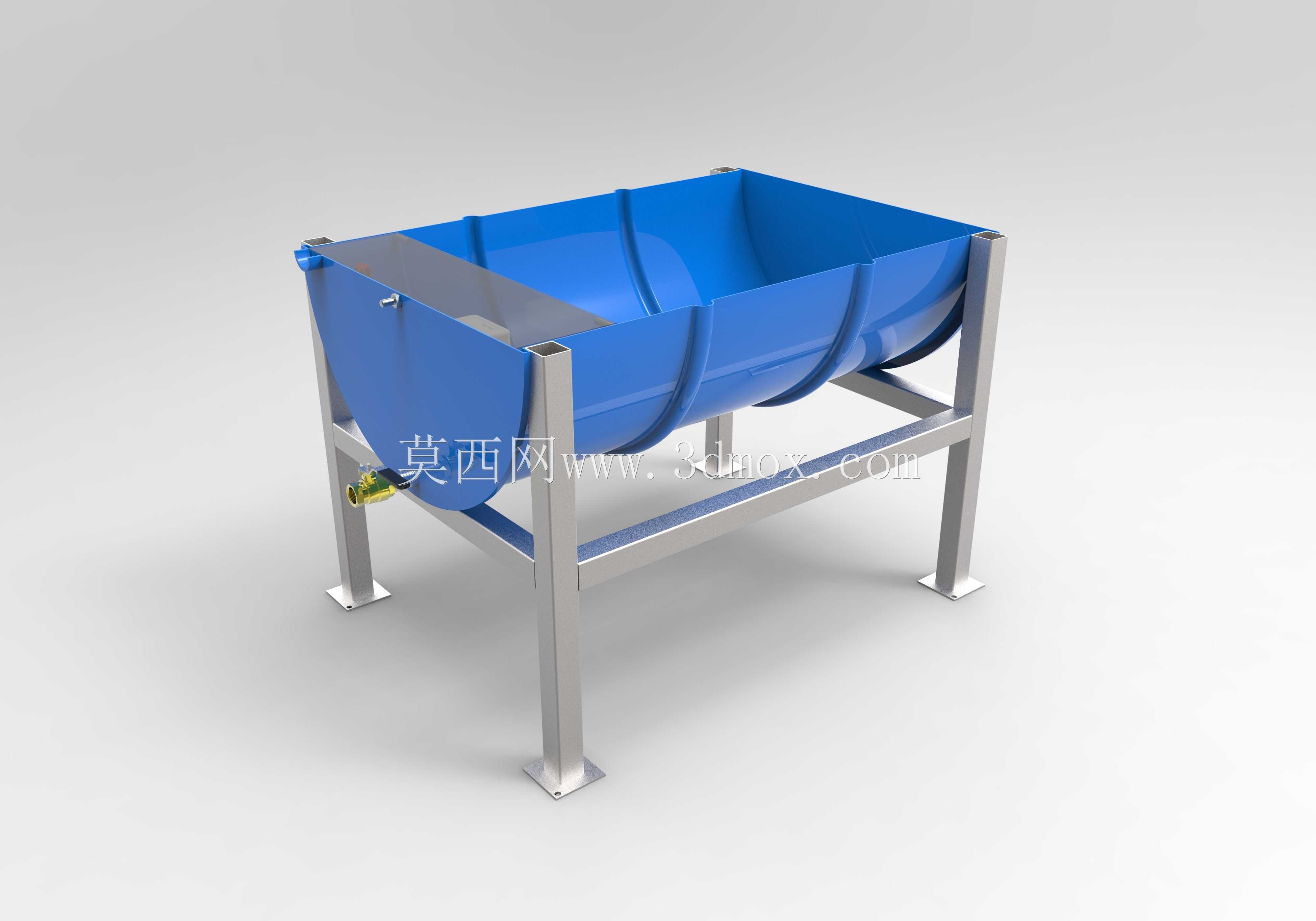

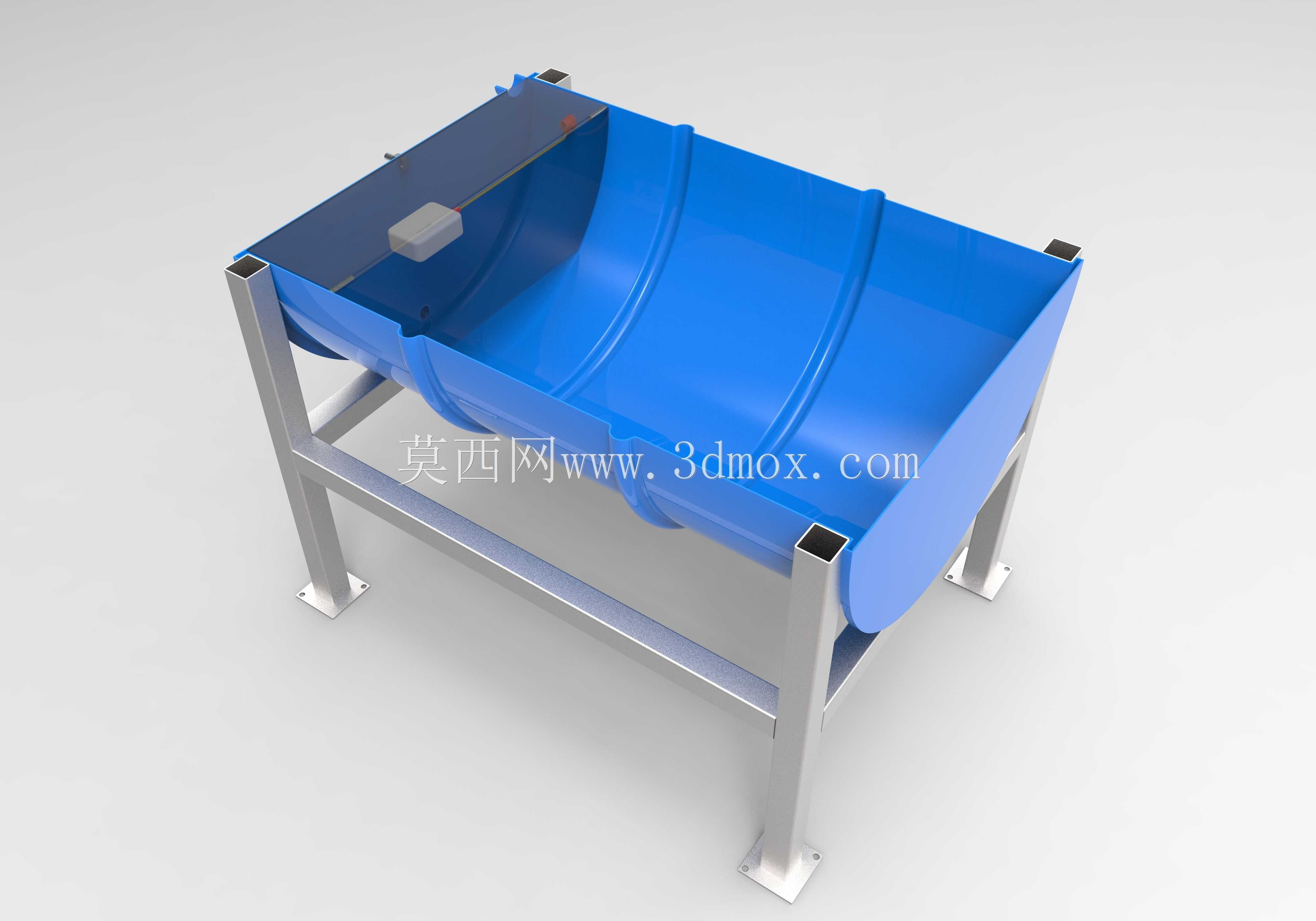

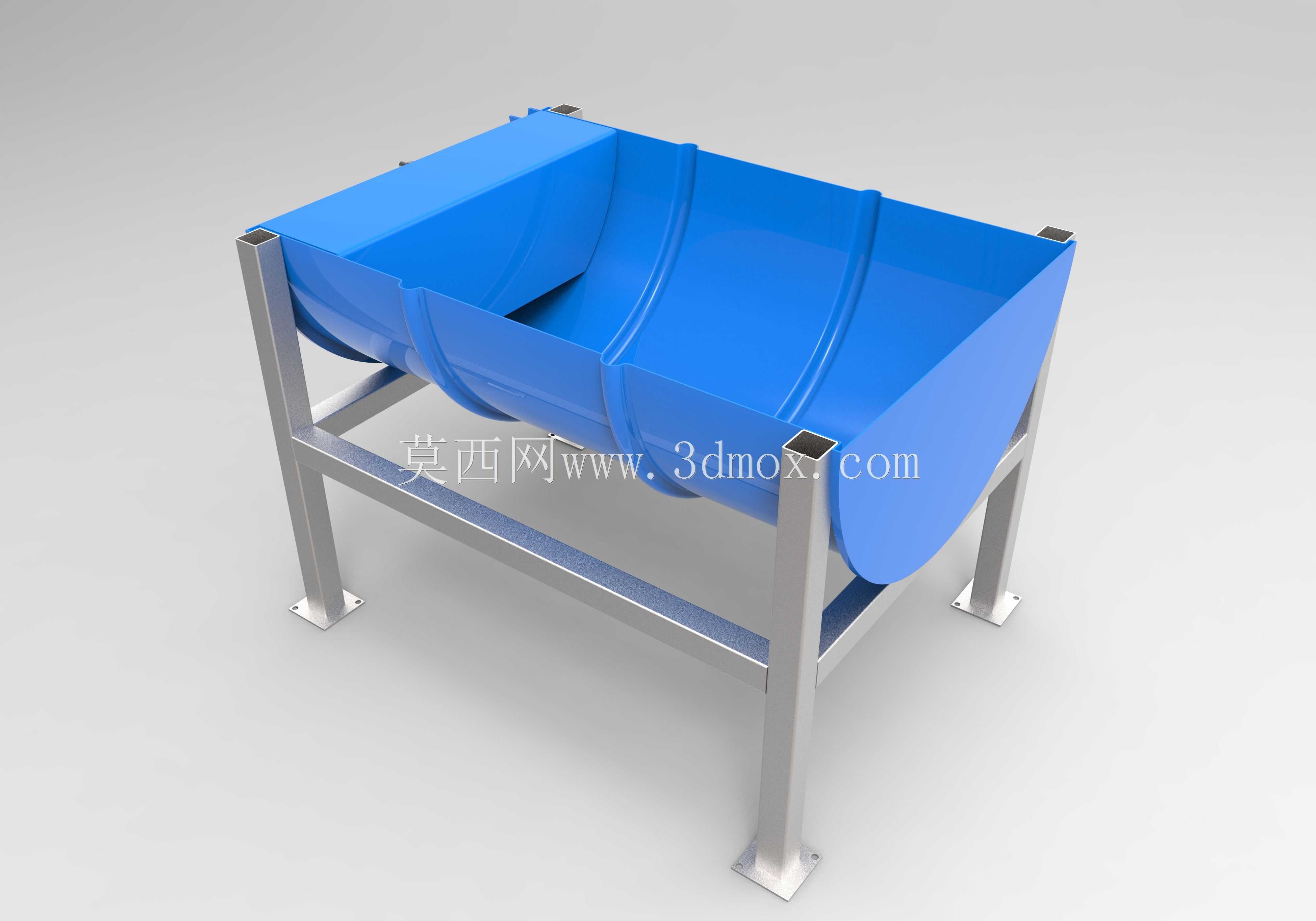

　　这款支架式饮水装置主要面向规模化奶牛牧场的散养舍、拴系饲喂栏场景设计，核心解决传统砖砌饮水池清洁难度大、冬季易冻裂、安装位置固定无法灵活调整的痛点，适配泌乳牛、育成牛、干奶牛等不同生长阶段牛群的日常饮水需求，单槽可同时满足3-4头成年牛并排饮水，适合在牛舍采食通道旁、运动场休息区、挤奶厅待挤区等不同区域布设。从结构设计逻辑来看，整体采用分体式组合结构，分为上部盛水槽体与下部支撑框架两个独立模块，槽体采用大圆弧过渡的U型截面设计，内壁无直角死角，日常冲洗时水流可顺着弧面将残留饲料碎屑、牛只唾液残留等污物完全带出，不会出现传统直角槽边角积污发臭的问题；槽体两端做加高挡边处理，避免牛只饮水时将水大量溅出槽外，

　　减少牛舍地面湿滑导致的牛只滑倒风险，同时槽体上口边缘做外翻卷边处理，既提升槽体整体结构刚度，也能避免牛只探身饮水时被锋利边缘刮伤颈部皮肤。下部支撑框架采用方管焊接成型，四条支腿底部带方形安装固定板，板上预留膨胀螺栓安装孔，安装时可直接通过膨胀螺栓固定在混凝土地面上，支腿高度经过牧场实际工况验证，槽体上口距离地面高度适配成年牛自然低头饮水的颈部角度，避免牛只饮水时颈部过度弯曲造成的应激，同时支腿抬高的设计让槽体底部距离地面留有足够空间，既方便工作人员清理槽体下方掉落的草料、牛粪等杂物，也能避免地面潮气长期浸泡槽体底部，延长槽体使用寿命；框架中部设置横向连接杆件，提升整体框架的抗扭刚度，避免牛只顶撞、倚靠时框架出现变形歪斜的情况。

　　从安装边界来看，该装置整体占地长度适配常规4米宽的牛舍采食通道间距，宽度方向不超过0.8米，不会占用过多牛只通行空间，安装时不需要对原有牛舍地面做大规模改造，只需要在对应安装位置做好混凝土地面找平，通过膨胀螺栓固定支腿即可完成安装，后期如果需要调整饮水点位置，只需要拆卸膨胀螺栓即可整体移位，相比传统固定式水泥饮水槽灵活性大幅提升。功能设计上，槽体采用食品级耐冲击材质制作，可耐受-30℃到60℃的环境温度，北方冬季牧场使用时可在槽体底部加装加热模块，避免槽内饮水结冰，材质本身耐酸碱腐蚀，可长期耐受牧场消毒水、牛只尿液等腐蚀介质的侵蚀，不会出现生锈、材质变脆开裂的问题；槽体与支撑框架之间采用可拆卸的卡扣连接，后期如果槽体出现损坏，

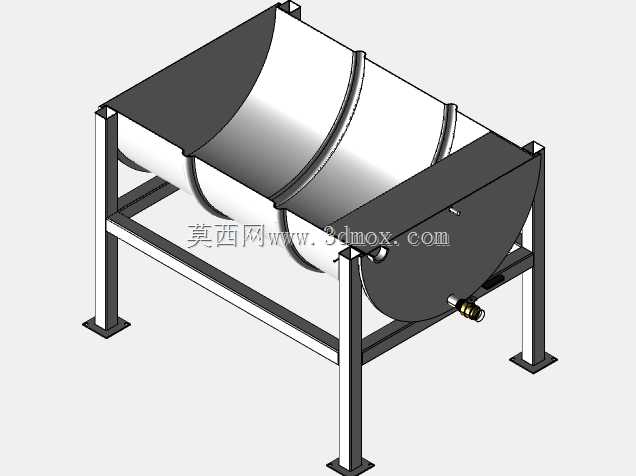

　　不需要整体更换框架，只需要单独拆卸更换槽体即可，降低牧场的后期维护成本。在实际牧场应用中，该装置可配套自动上水浮球阀使用，浮球阀安装在槽体端部的预留安装位，可自动维持槽内水位在合理区间，不需要工作人员人工定时加水，大幅降低养殖人员的日常工作强度，槽体内部的大容积设计可满足高峰时段牛只集中饮水的需求，不会出现供水不足导致牛只争抢饮水的情况。从建模细节来看，槽体的壁厚均匀性、支撑框架的焊缝位置、安装板的孔位公差都按照实际钣金加工与型材焊接的工艺要求做了还原，槽体的圆弧曲面做了连续曲率处理，避免加工时出现曲面褶皱，支撑框架的方管连接处做了切角适配，保证焊接时拼接缝隙均匀，整体结构没有冗余设计，所有杆件都承担对应的结构受力，在保证整体结构强度满足牛只倚靠、顶撞载荷的前提下，尽可能降低整体材料用量，控制设备的制造成本。
