带围栏加热式奶牛饮水槽结构设计

　　在规模化奶牛养殖场景中，冬季低温环境下饮水结冰一直是影响奶牛采食量与产奶性能的核心痛点，常规敞口饮水槽在北方寒区舍饲环境下，往往数小时就会形成表层冰壳，奶牛无法正常饮水，人工破冰不仅耗费养殖人员大量工时，还容易因冰碴划伤牛只唇部，同时未做限位的饮水区域容易出现牛只拥挤、踩踏槽体、粪尿污染饮水的问题，这款带围栏的加热式饮水槽正是针对这些实际养殖痛点做的结构优化设计。

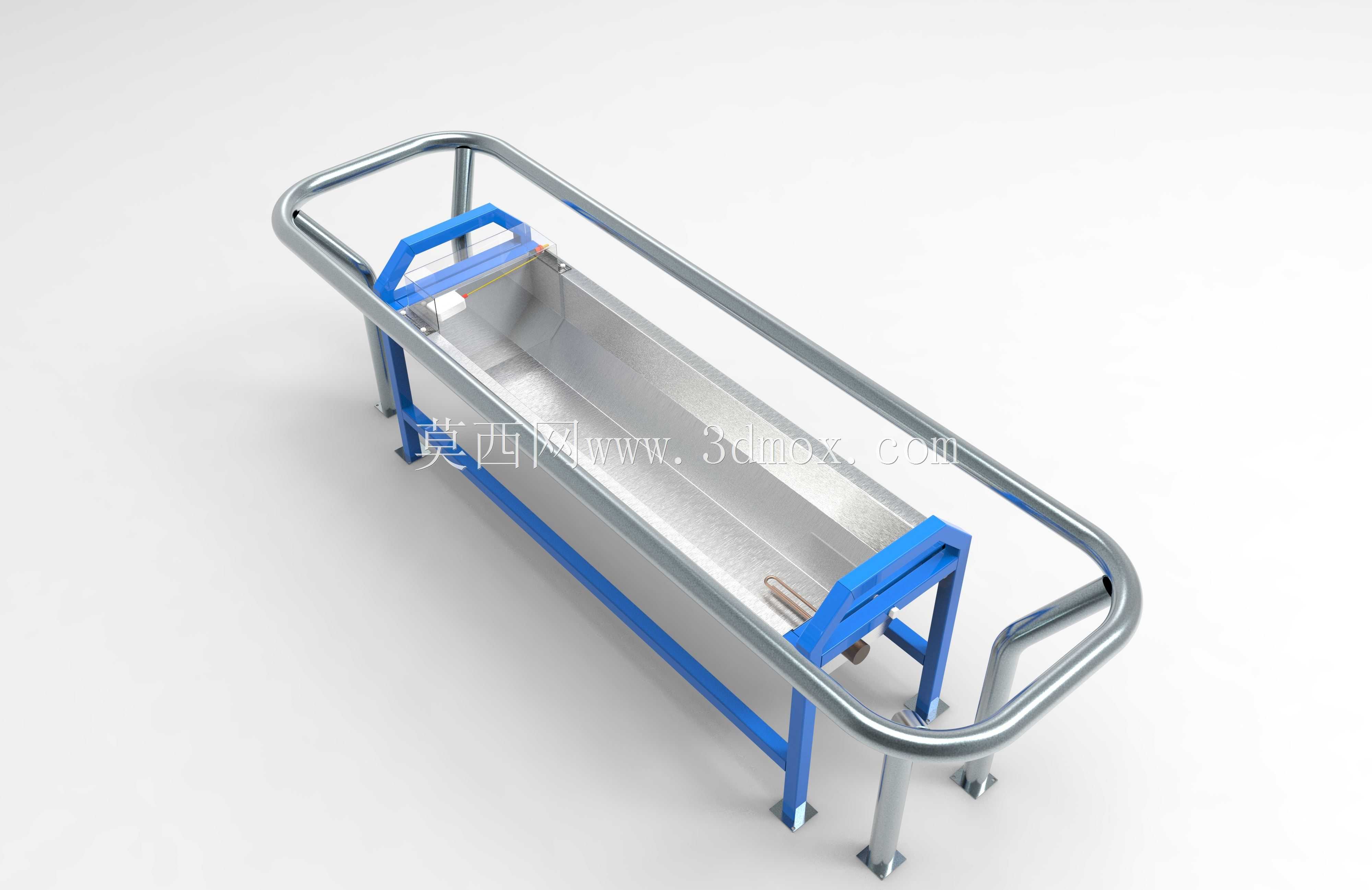

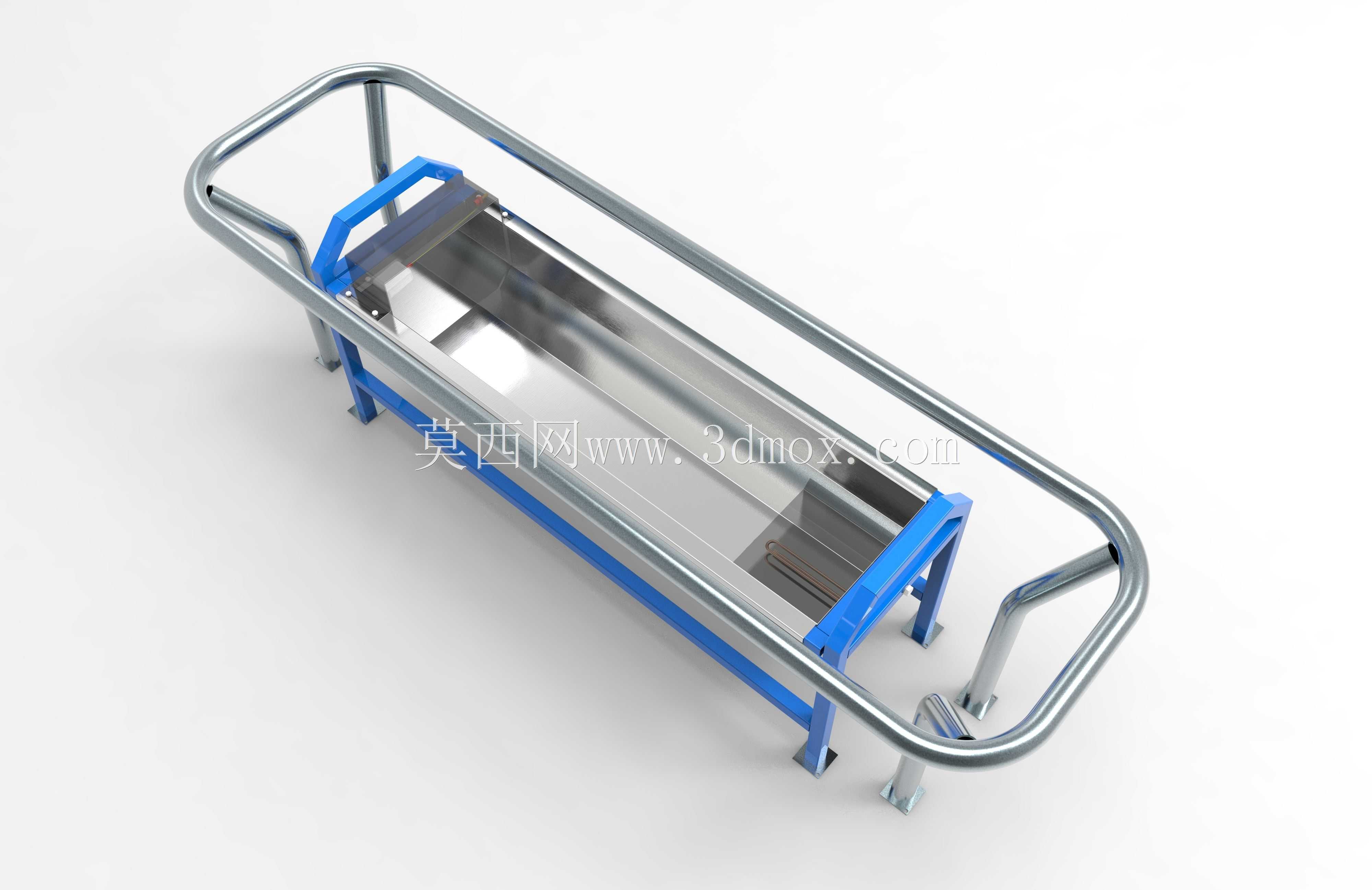

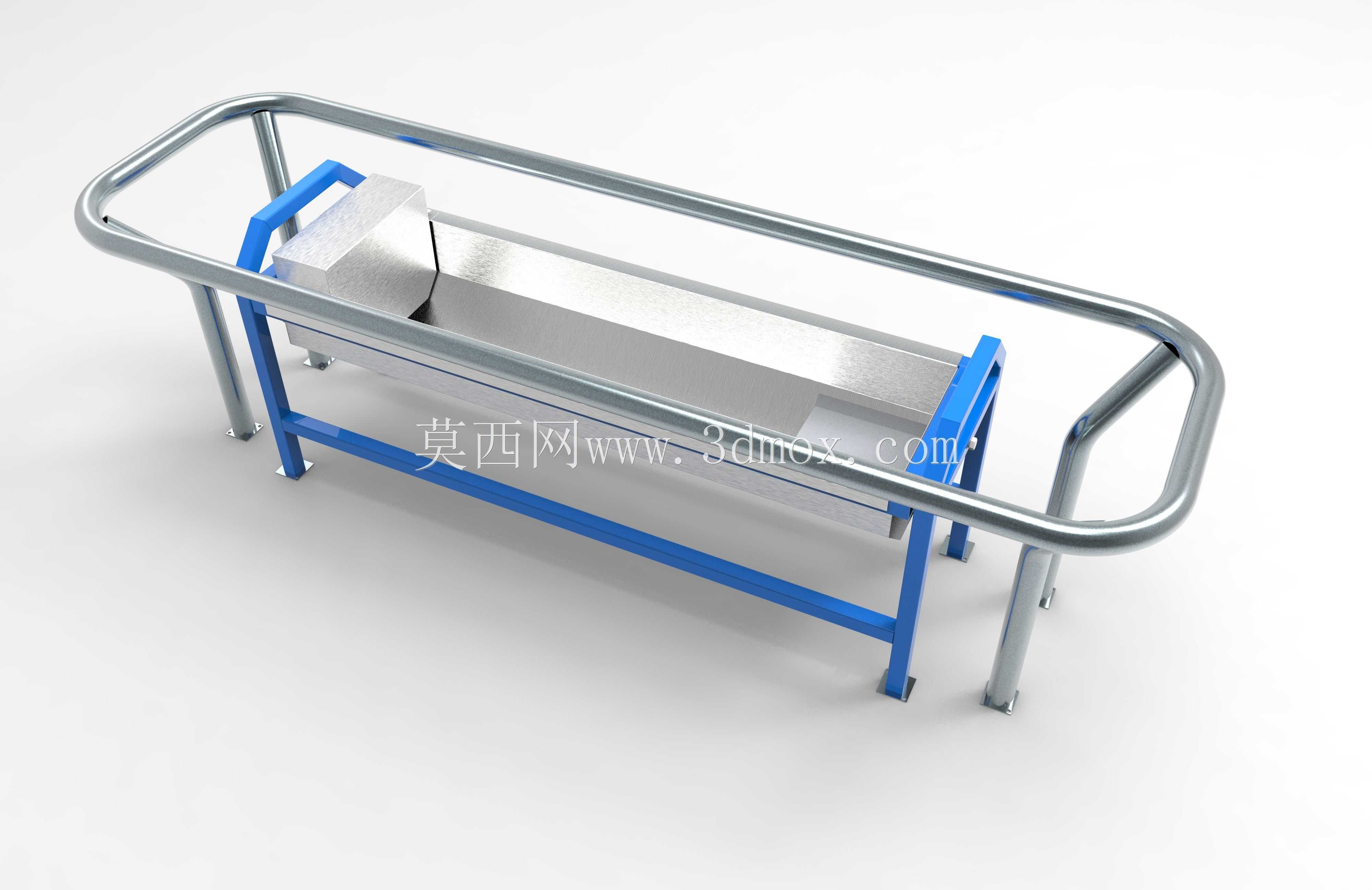

　　从结构布局来看，整体采用长条形槽体作为核心盛水部件，槽体采用食品级不锈钢板材折弯焊接成型，内壁做圆弧过渡处理，没有清洁死角，日常冲洗时水流可以直接带走槽底残留的饲料残渣与污垢，避免长期积水滋生细菌影响牛只健康。槽体底部集成了电加热模块，加热组件与槽体底板之间做了绝缘导热层填充，既保证热量可以均匀传导到整个槽内水体，不会出现局部过热烫伤牛只的问题，也能避免水体渗漏引发的用电安全隐患，加热模块自带恒温控制逻辑，会将槽内水温维持在适合奶牛饮用的10-15摄氏度区间，当环境温度高于设定阈值时加热组件自动断电，减少不必要的能耗。

　　槽体外侧的支撑框架采用镀锌方管焊接而成，蓝色喷塑的支撑腿直接与槽体底部固定，支撑腿底部预留了膨胀螺栓安装孔，可以直接固定在牛舍的混凝土地面上，避免牛只顶撞、蹭靠时槽体出现移位。外围的围栏采用圆管弯制成整体闭环的长圆形结构，围栏高度刚好到奶牛的颈部位置，每一个饮水位的宽度按照成年奶牛的体宽做了合理分隔，既可以让牛只舒适地将头探入槽内饮水，又能限制牛只踏入槽体、或者将整个身体挤入饮水区域，从结构上避免了粪尿落入饮水槽造成的污染，同时围栏的圆管表面做了抛光钝化处理，没有尖锐的焊疤与棱角，不会刮伤牛只的颈部皮肤。

　　设计过程中充分考虑了牛舍内的安装边界，整体长度适配常规的散栏式牛舍通道宽度，安装时槽体边缘与牛卧床的距离预留了足够的牛只通行空间，不会影响牛只的正常转群与饲喂作业。槽体的进水端预留了标准的浮球阀安装位，可以直接对接养殖场的供水管网，实现自动补水，无需人工频繁加水，溢水口与排污口设置在槽体的同一端，排污口采用大口径快开阀门，日常清洁时打开阀门就可以快速排空槽内的污水，冲洗的废水可以直接接入牛舍的排污管网，不会在舍内造成地面积水结冰的问题。

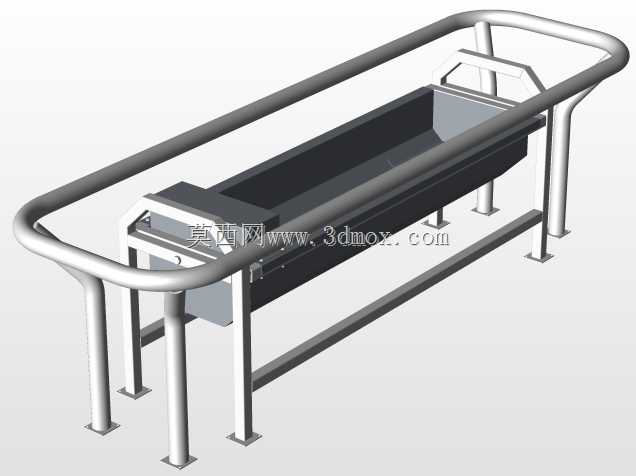

　　从实际使用的适配性来看，这款饮水槽既可以用于成母牛舍的集中饮水点布置，也可以适配后备牛舍、犊牛舍的饮水需求，只需要根据不同牛群的体高调整支撑腿的安装高度即可，围栏的间距也可以根据牛只的体型做对应的尺寸调整，整体结构没有复杂的传动部件，后期维护只需要定期检查加热组件的绝缘性能与浮球阀的密封情况，运维成本极低，非常适合规模化牧场的标准化配置。在三维建模过程中，所有的管材壁厚、板材折弯半径、焊接预留量都按照实际钣金加工与型材焊接的工艺要求做了参数化设置，导出的加工图纸可以直接用于下料生产，不需要二次调整工艺参数，槽体与支撑框架、围栏之间的连接位置都做了安装孔位的对位设计，现场安装时只需要用螺栓紧固即可，不需要现场焊接，大幅降低了现场施工的难度与工时。
