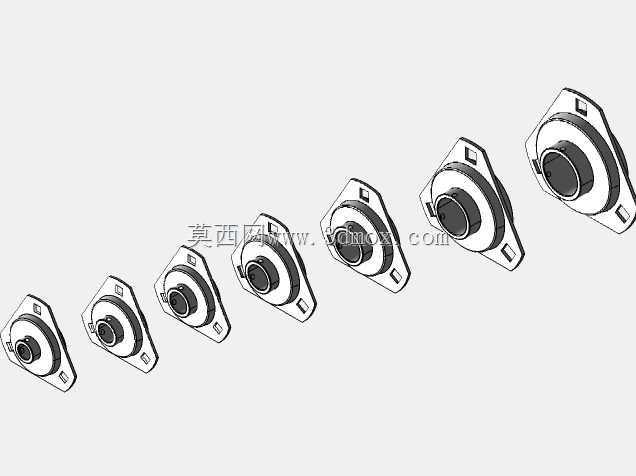

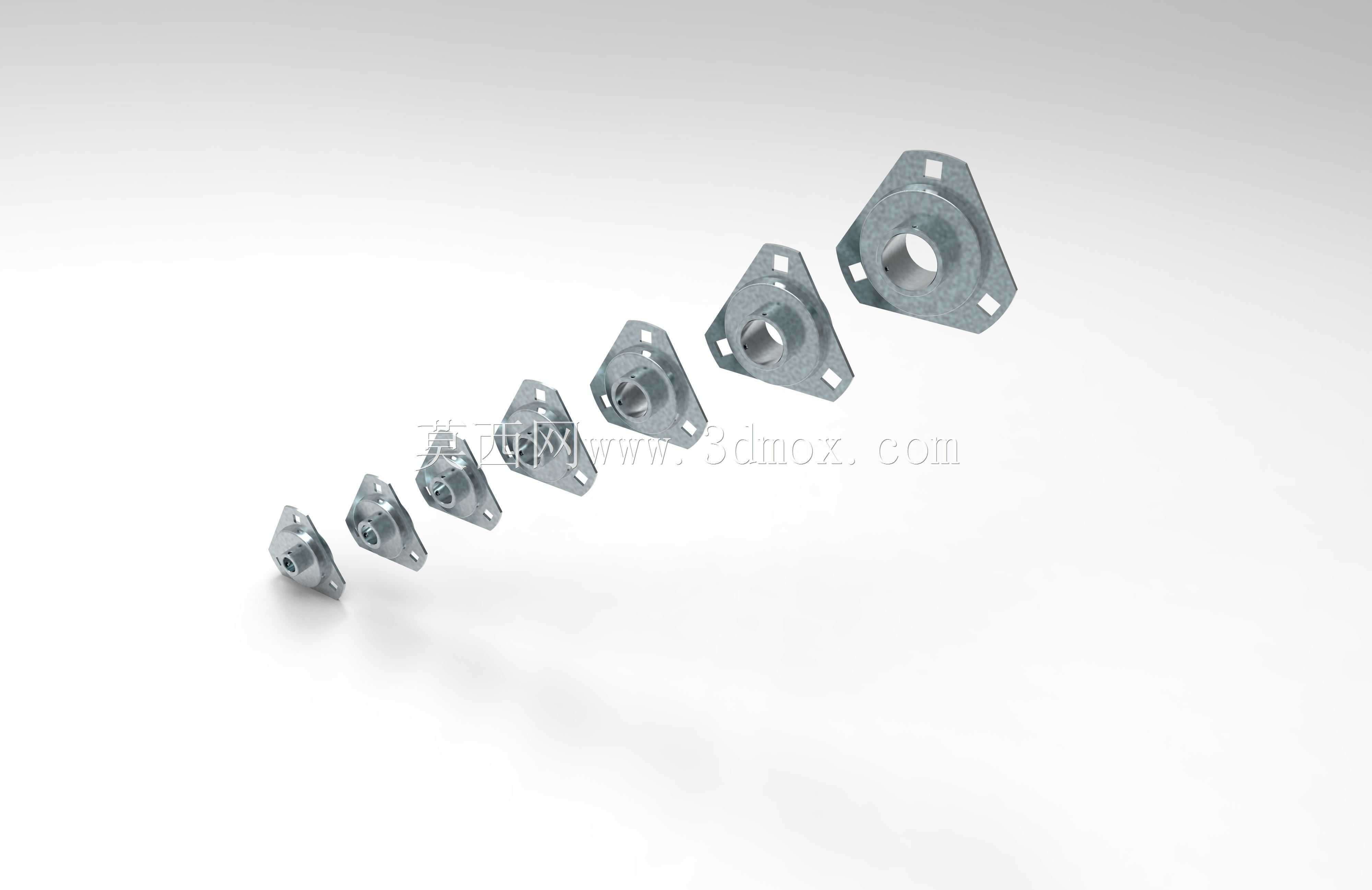

BPFT系列法兰式轴承安装支撑组件

在轻工输送线、小型自动化专机、食品包装设备的传动布局中，经常会遇到轴系支撑点距离安装立面较近、需要同时承担径向载荷与少量轴向窜动限位的场景，常规的立式轴承座需要额外搭配转接板才能完成立面固定，不仅增加装配累计误差，还会占用更多安装空间，BPFT系列法兰轴承总成正是针对这类安装场景开发的集成式支撑部件。这类带菱形法兰的轴承单元，把轴承内圈、外圈、滚动体与法兰安装支座做了集成化设计，不需要额外加工轴承座安装孔位，也省去了轴承与支座的装配校准工序，现场安装时只需要将法兰面贴合设备的安装立板，穿入三颗固定螺栓即可完成轴系支撑点的固定，对于设备维护时的快速更换也十分友好，不需要重新调整轴系的同轴度，只要对准原有安装孔位锁紧螺栓就能恢复传动精度。从结构设计逻辑来看，菱形法兰的造型并非随意设定，三个安装孔呈三角分布，相比圆形法兰的四孔布局，在保证安装强度的前提下减少了紧固件数量，同时三个孔的连线形成的支撑面可以自适应安装面的少量平面度误差，不会因为安装面局部轻微凹凸导致轴承外圈受力不均引发的早期磨损。法兰本体与轴承外圈的配合采用过盈压装工艺，配合公差严格控制在H7/p6区间，既保证轴承外圈在承受交变载荷时不会在法兰座内发生蠕变，也避免过盈量过大导致轴承外圈变形影响滚动体的正常游隙。轴承内圈采用了加长内孔设计，内孔与轴的配合选用k6公差带，配合段长度比常规深沟球轴承内圈宽出30%左右，当轴传递扭矩时，配合面的接触应力更小，即使在频繁正反转的传动工况下，也不容易出现轴与内圈打滑跑圈的问题。安装边界方面，该系列不同规格的法兰安装孔中心距按照等比数列排布，覆盖了常用的微型到小型传动轴径范围，法兰本体的厚度根据对应轴承的额定载荷做了梯度设计，小规格型号法兰厚度仅为5mm，适配安装空间局促的桌面级自动化设备，大规格型号法兰厚度增加到12mm，可以承受更高的径向冲击载荷。法兰安装孔采用沉头设计，螺栓锁紧后头部不会突出法兰表面，避免与周边运动部件发生干涉，轴承端面突出法兰安装面的高度控制在2mm以内，当轴端需要安装同步轮、链轮等传动件时，传动件的轮毂端面可以紧贴轴承内圈端面，不需要额外加装轴套定位，简化了轴系的零件构成。实际应用中，这类法兰轴承总成常被用在皮带输送机的从动辊筒两端支撑、小型分拣设备的拨轮轴支撑、包装机械的热封辊轴系支撑等位置，这些场景的共同特点是安装空间有限、维护频次较高、载荷以中等径向载荷为主，偶尔存在小幅轴向力。设计建模时，需要重点关注法兰安装面与轴承内孔轴线的垂直度公差，这个形位公差直接决定轴系转动时的径向跳动量，建模时需要将垂直度公差控制在0.02mm以内，同时要注意三个安装孔的位置度公差，避免现场安装时出现孔位错位无法装配的问题。另外，轴承外圈与法兰座的配合止口处设计了微小的导入倒角，压装装配时可以自动导正，不会因为压装偏斜导致轴承外圈卡滞。不同规格的该系列轴承总成，整体外形按照相似比例缩放，建模时可以通过参数化驱动的方式快速生成全系列模型，只需要输入对应轴径、法兰孔距、轴承额定载荷对应的尺寸参数，就能自动生成符合工程要求的三维模型，方便设计人员在不同项目中快速选型调用，不需要重复绘制基础结构。在做设备整体布局时，选用这类集成式法兰轴承，不需要额外绘制轴承座的加工图纸，也不需要考虑轴承与座的配合公差校核，只需要在安装立板上按照模型给出的孔位尺寸加工三个通孔即可，大幅缩短了设备的设计周期，也降低了加工环节的出错概率。
