食品生产管路用金属管状路径导向构件

　　在食品加工生产线的流体输送环节，管路的走向排布直接影响物料输送效率、设备维护便利性以及生产区域的空间利用率，这类管状路径导向构件，正是为解决生产车间内管路弯折段的支撑、定位与走向约束需求设计的。从实际应用场景来看，这类构件多部署在肉制品加工、饮品灌装等食品生产工段的管路弯折节点，用来承托带弧度的输送管路，避免管路长期受物料重力、内部流体冲击产生形变移位，同时保证管路走向符合生产动线规划，不会与周边的输送设备、操作工位产生干涉。

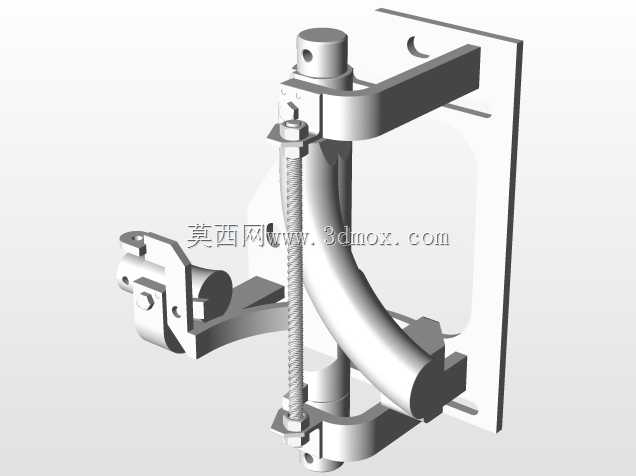

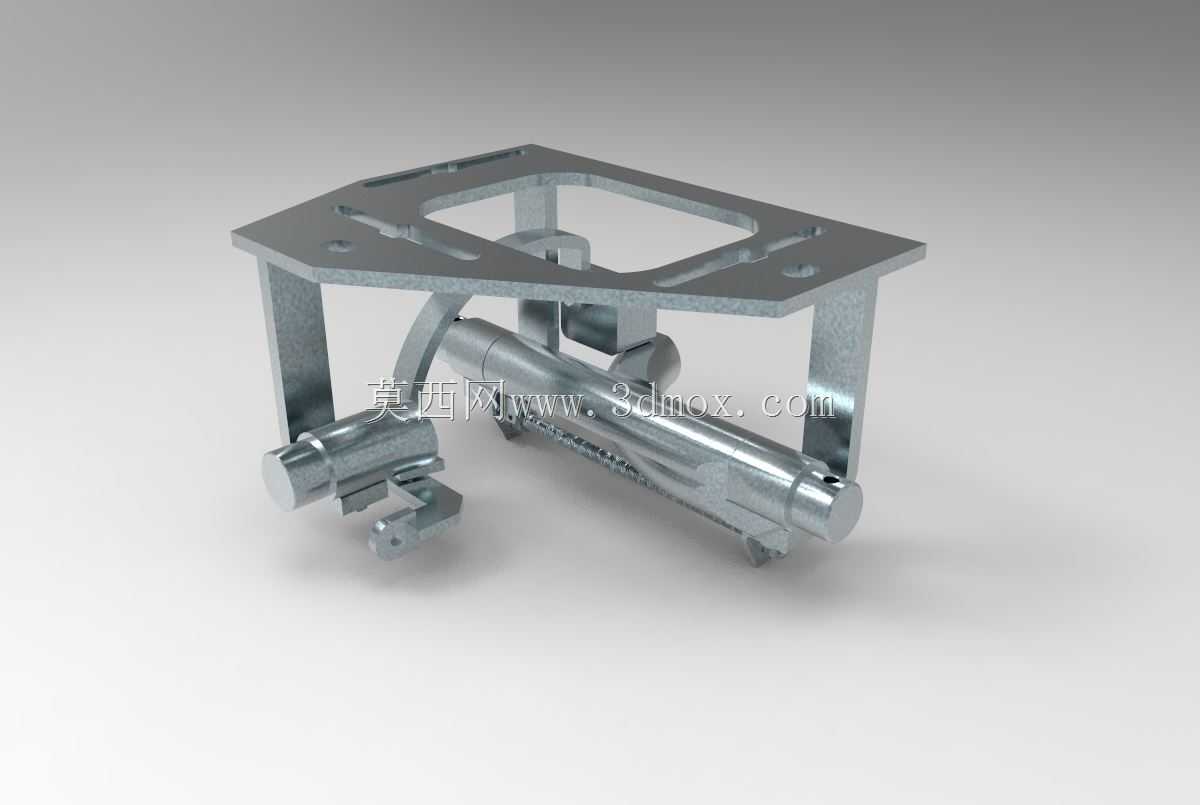

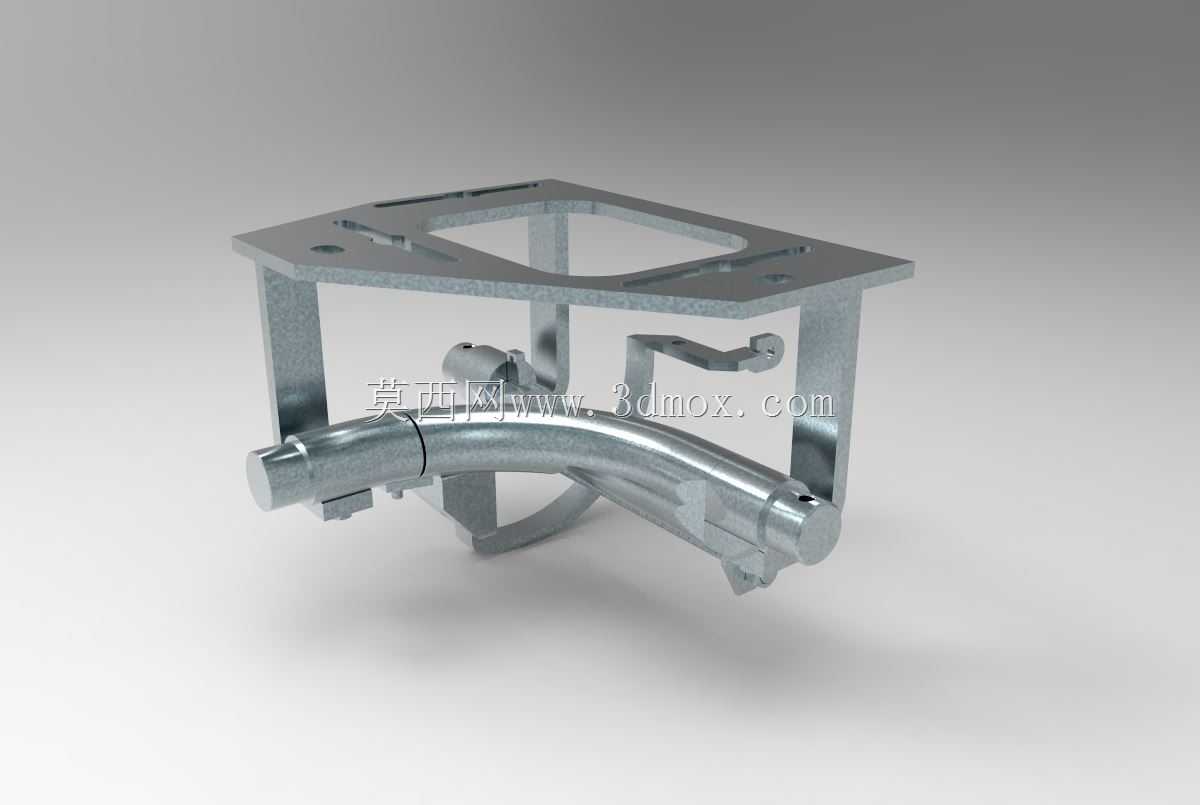

　　从功能特性上看，该构件采用一体化的框架式支撑结构，上方的方形安装板预留了对称布置的安装孔位，可直接通过紧固件固定在生产线的架体、墙面预设的安装基座上，安装板下方延伸出的两侧支撑臂形成稳定的受力框架，刚好环抱弧形管路的弯折段，支撑臂上预留的定位结构可与管路外壁的固定点位配合，限制管路的轴向窜动与径向晃动，即使在输送带一定压力的流体物料时，也能保证管路位置稳定，不会因为长期振动出现接口松动、管路偏移的问题。构件整体采用金属材质加工，表面做了光滑的钝化处理，没有卫生死角，符合食品生产区域的清洁要求，日常生产后可直接用高压水枪冲洗，不会积存物料残渣，满足食品加工的卫生管控标准。

　　设计思路上，这款构件没有采用传统的管卡加独立支架的分体式结构，而是将安装基座、支撑臂、管路定位结构整合为一个整体零件，减少了现场安装的零件数量，降低装配时的对位难度。在结构受力层面，上方安装板的镂空设计并非单纯为了减重，而是在保证安装板整体刚性的前提下，预留了安装位置的微调空间，当现场安装基座的孔位存在小范围偏差时，可通过镂空区域调整紧固件的固定位置，无需重新在基座上打孔，适配现场安装的公差需求。两侧支撑臂的弧度与所承托的管路弯折弧度完全匹配，支撑面与管路外壁的贴合面积经过计算，既保证足够的支撑受力面积，避免局部压强过大损伤管路外壁，又不会过度包裹管路，给管路的热胀冷缩预留了微小的形变空间，避免温度变化时管路与支撑件之间产生额外的内应力。

　　从安装边界与尺寸适配来看，该构件的安装板轮廓尺寸适配常规生产线架体的型材安装间距，两侧支撑臂的跨距刚好覆盖常用规格的食品级输送管路弯折段，安装完成后构件整体突出安装基面的距离经过优化，不会过多占用生产通道的通行空间，也不会与周边的管线、桥架产生空间冲突。管路的穿装路径顺着构件的弧形支撑面自然弯折，曲率半径符合食品流体输送的管路设计要求，避免弯折半径过小导致物料积存、清洗不彻底的问题，同时也能降低流体在弯折处的阻力，减少输送过程中的压力损耗，提升物料输送的稳定性。在实际选型应用中，这类构件可直接替换传统的分体式管路支撑件，尤其适合在管路排布密集、安装空间有限的生产区域使用，无需额外焊接支撑结构，装配效率更高，后期维护时拆卸也更便捷，可单独更换某一节点的支撑构件，无需拆解整段管路，大幅降低生产线的维护停机时间。
