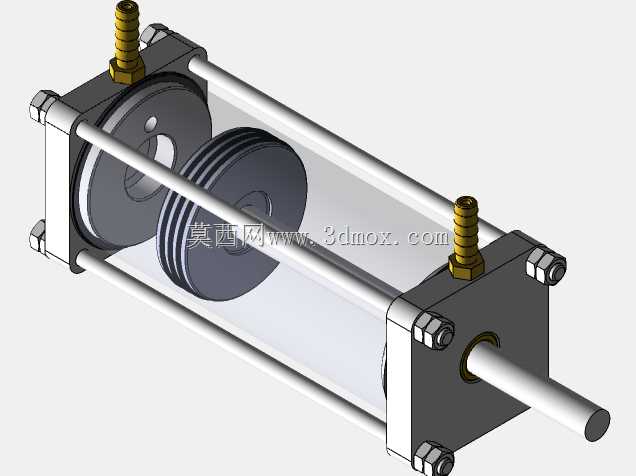

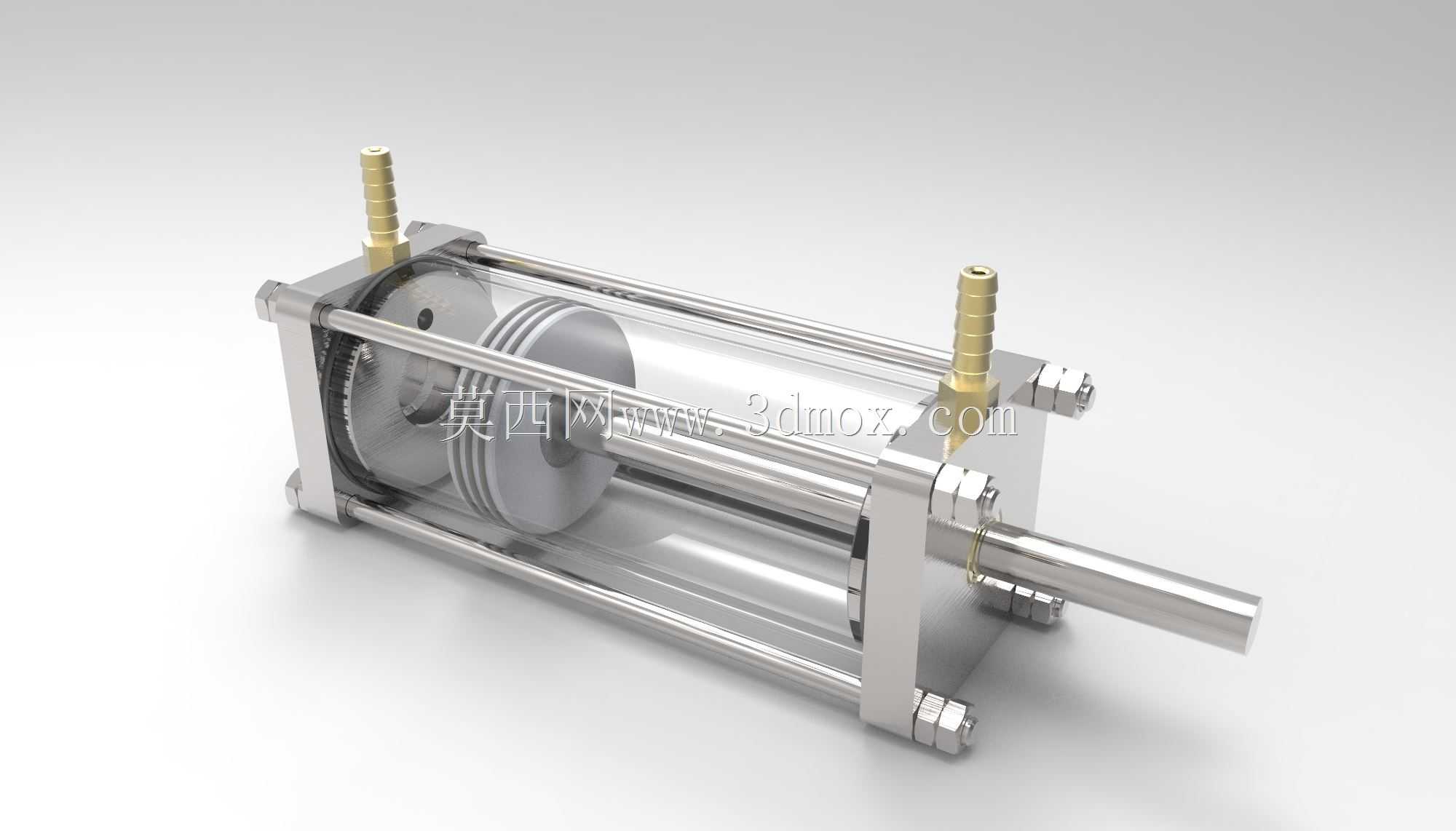

透明可视结构双作用活塞式气缸

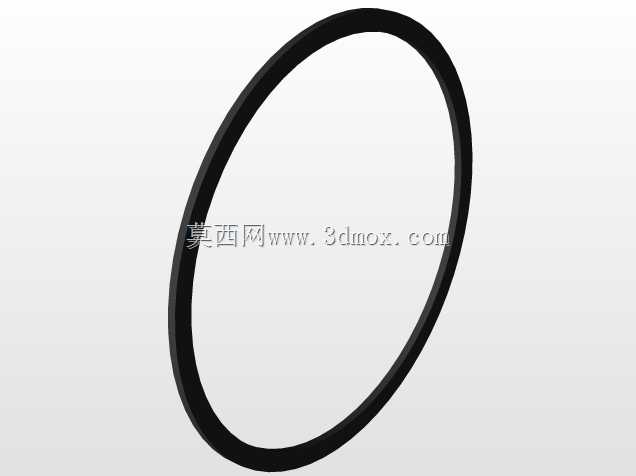

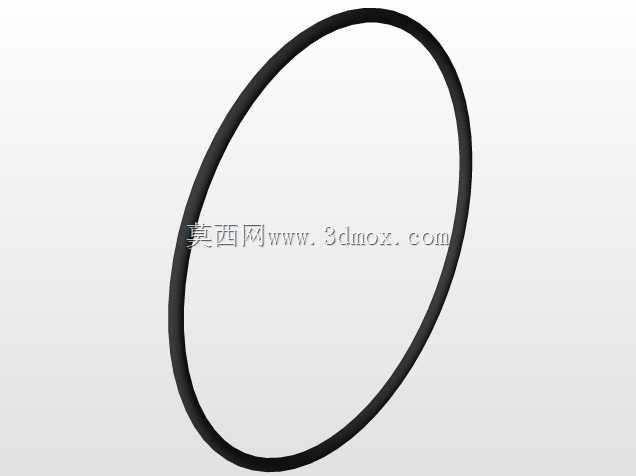

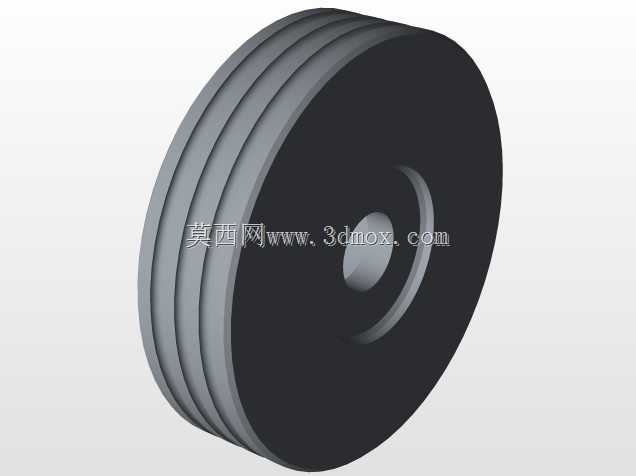

　　这款气缸采用透明筒体设计，在教学演示、原理验证类场景中具备独特优势，日常工业场景里也可用于小型自动化生产线的工件推送、夹具压紧、工位移位等工序，能直观观察活塞运行状态，便于排查卡滞、漏气等常见故障，也适合气动系统调试阶段直观判断动作逻辑是否符合设计预期。从功能特性来看，它属于双作用活塞式气缸，两端配置的快插式气嘴可分别接入压缩空气回路，通过两端气压差推动活塞实现伸出与缩回动作，活塞杆输出端可搭配不同类型的安装接头适配浮动接头、连接法兰、鱼眼接头等常用连接件，满足不同安装姿态下的力输出需求。四根对称布置的金属拉杆承担两端端盖的锁紧力，端盖与透明筒体之间配置密封件保证腔体气密性，活塞上的密封圈同时承担动密封与导向作用，

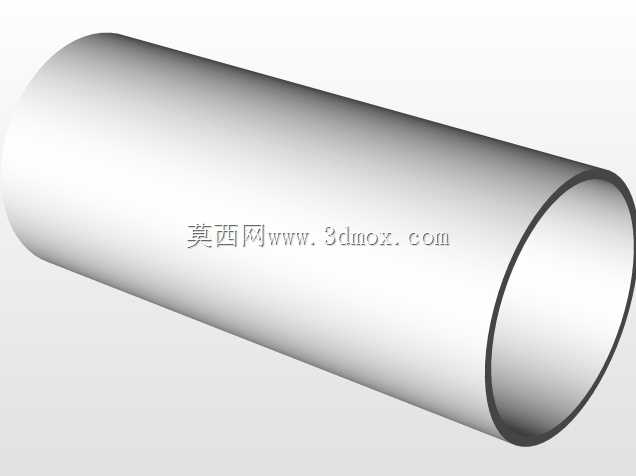

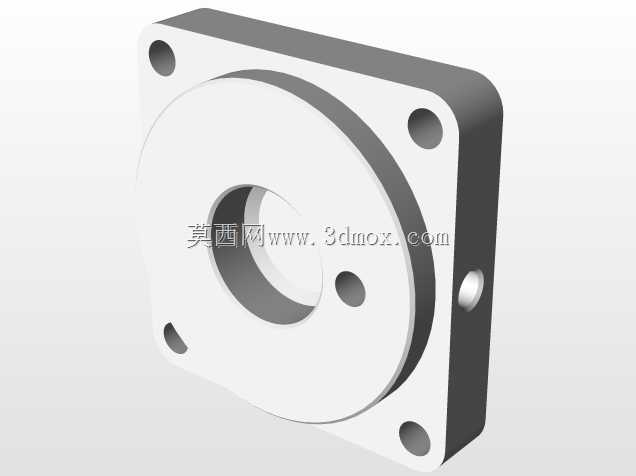

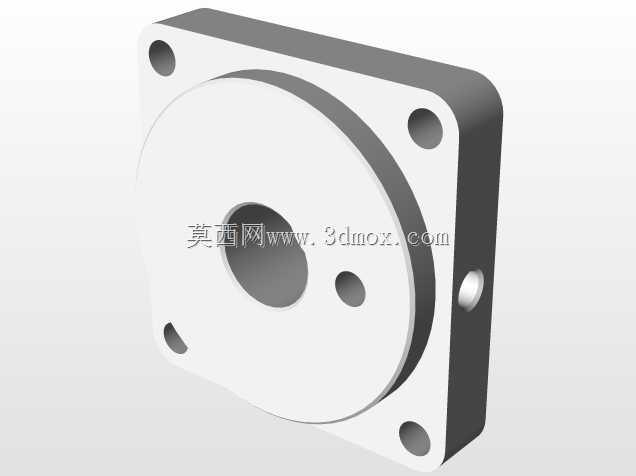

　　避免活塞运行过程中出现偏磨导致漏气或者动作卡顿。设计过程中优先考虑了结构直观性与运行可靠性的平衡，透明筒体选用耐压透明工程材质，可承受常规气动系统0.4-0.8MPa的工作压力，同时保证足够的透光性，能清晰看到内部活塞、密封件的运动状态；端盖采用金属材质加工，兼顾气嘴安装强度与拉杆锁紧的受力需求，活塞杆采用硬质金属材质，表面做光滑处理降低密封件磨损速率，延长整体使用寿命。安装边界方面，气缸整体为圆柱类对称结构，安装时需预留活塞杆全行程的伸出空间，两端气嘴需预留气管插拔的操作空间，侧面无突出结构，可贴近安装板布置，四根拉杆的端部可作为固定点位，搭配安装支架实现卧式、立式、倾斜式等多种安装姿态；外形尺寸上，

　　缸筒直径适配常规小型气动执行件的安装尺寸区间，活塞杆直径满足常规轻载推送的受力需求，行程长度适配短行程工位的动作需求，不需要额外配置长行程导向结构即可保证运行平稳。在实际选型应用中，这类透明结构气缸除了工业场景的故障排查、调试使用，还可用于气动原理教学实训，让学习者直观理解压缩空气推动活塞做功的全过程，相比金属筒体的常规气缸，不需要拆解就能观察内部密封件的装配位置、活塞的运动轨迹，降低实训教学的拆解损耗。结构设计上，活塞与活塞杆采用刚性连接，保证动力传递的同轴度，两端端盖处设置有缓冲腔吗？不，这款短行程气缸没有配置额外缓冲结构，依靠气源压力调节即可实现平稳启停，适合短行程高频动作的工位，不会因为缓冲结构增加额外的结构长度。

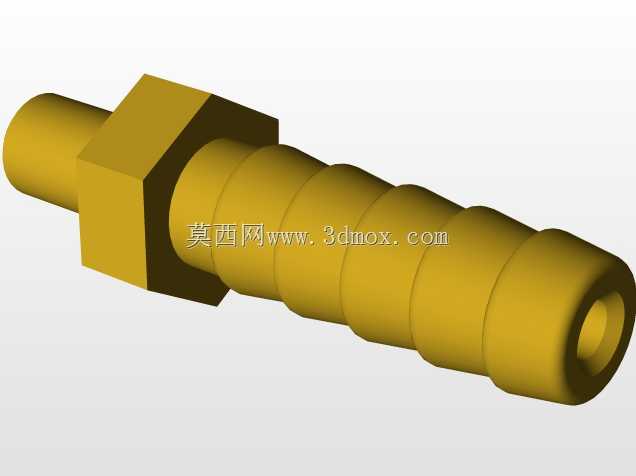

　　气嘴采用侧置式布置，位于两端端盖的侧面，不会占用气缸轴向的安装空间，适合轴向安装空间受限的场景，气管接入后可沿缸体侧面走线，避免活塞杆动作时剐蹭气管。所有金属部件都做了防锈处理，可在常规车间环境下长期使用，不会因为锈蚀导致拉杆锁紧失效或者活塞杆表面划伤密封件。
